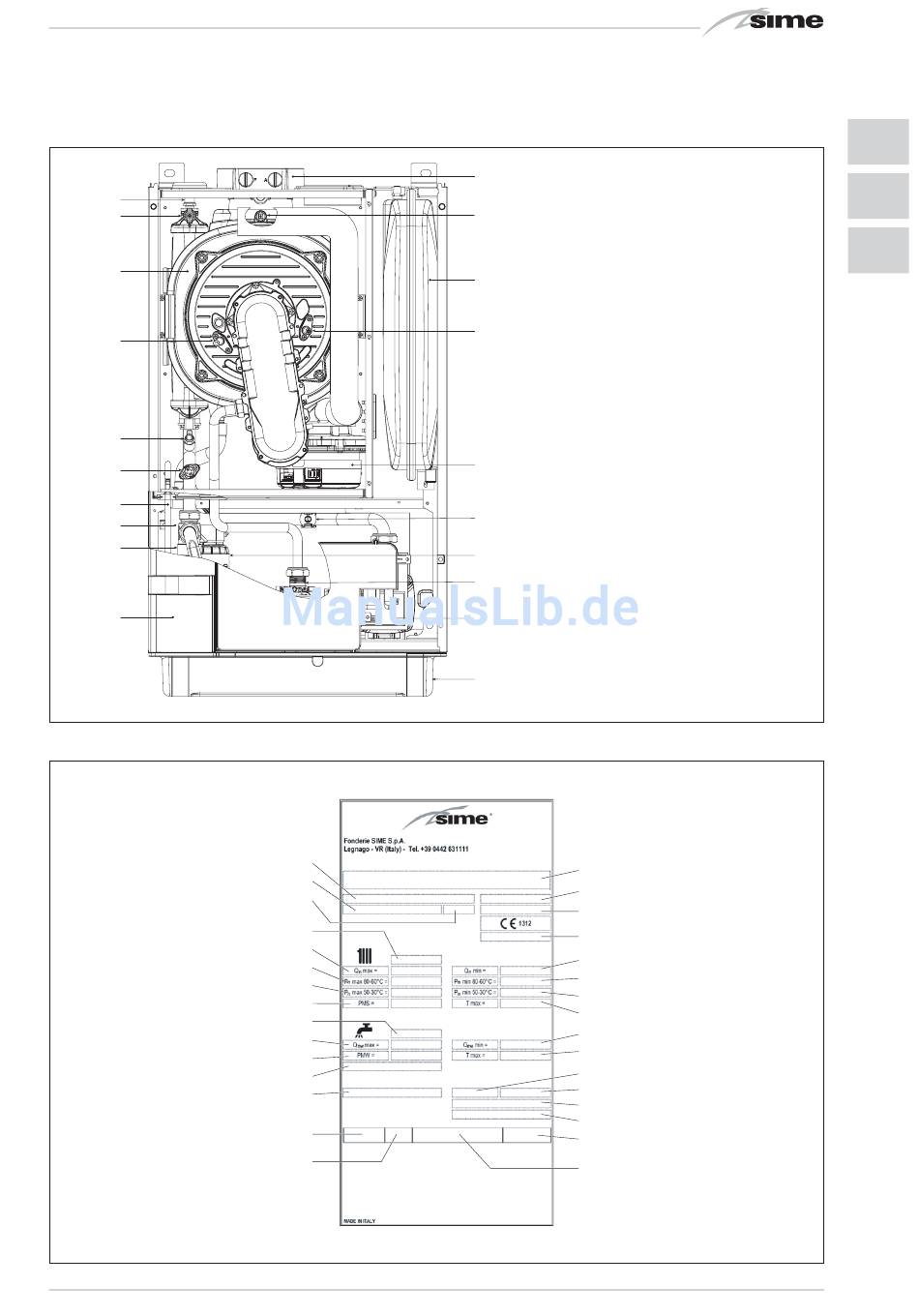

1.5 VOORNAAMSTE ONDERDELEN (Afb. 3)
19
21
9
8
7
6
4
3
2
1
1.6 TECHNISCHE GEGEVENS PLAAT (afb. 3/a)
WATERINHOUD KETEL
MAX. THERMISCH BEREIK
MAX. NUTTIGE BRANDKRACHT (80-60°C)
MAX. NUTTIGE BRANDKRACHT (50-30°C)
MAX. BEDRIJFSDRUK
MAX. THERMISCH BEREIK
MAX. BEDRIJFSDRUK
SPECIFIEK BEREIK
ELEKTRISCHE VOEDING
MAX. GEABSORBEERD VERMOGEN
LAND VAN BESTEMMING
CATEGORIE TOESTEL
NAAM
SERIENUMMER
BOUWJAAR
INHOUD S.W.W.
11
10
LEGENDE
1 Bedieningspaneel
2 Aqua Guard Filter System
12
3 Sifon condensafvoer
4 Luchtdrukaansluiting
6 Veiligheidsthermostaat
7 Sonde toevoerleiding CV (SM)
13
8 Ontstekingselektrode
9 Primaire warmtewisselaar
10 Rookgasvoeler (SF)
11 Inlaat-/uitlaatkoppeling
12 Expansievat
13 Meetelektrode
14 Ventilator
15 Sonde retourleiding CV (SR)
16 Keerklep
14
17 Automatische ontluchting
18 Circulatiepomp hoge efficiëntie
19 Maximaalthermostaat
20 Bescherming koppelingen
15
21 Ontluchter
16
17
18
20
TYPE TOESTEL
CODE
REFERENTIE-RICHTLIJN
PIN-NR.
MIN. THERMISCH BEREIK
MIN. NUTTIGE BRANDKRACHT (80-60°C)
MIN. NUTTIGE BRANDKRACHT (50-30°C)
MAX. BEDRIJFSTEMPERATUUR
MIN. THERMISCH BEREIK
MAX. TEMPERATUUR SANITAIR
ELEKTRISCHE BESCHERMINGSGRAAD
NOx-KLASSE
CODE GAS COUNCIL NUMBER (UK)
WRAS-CERTIFICAAT (UK)
GASTYPE
VOEDINGSDRUK
CLASSIFICATIE TOESTEL
FR
NL
DE
