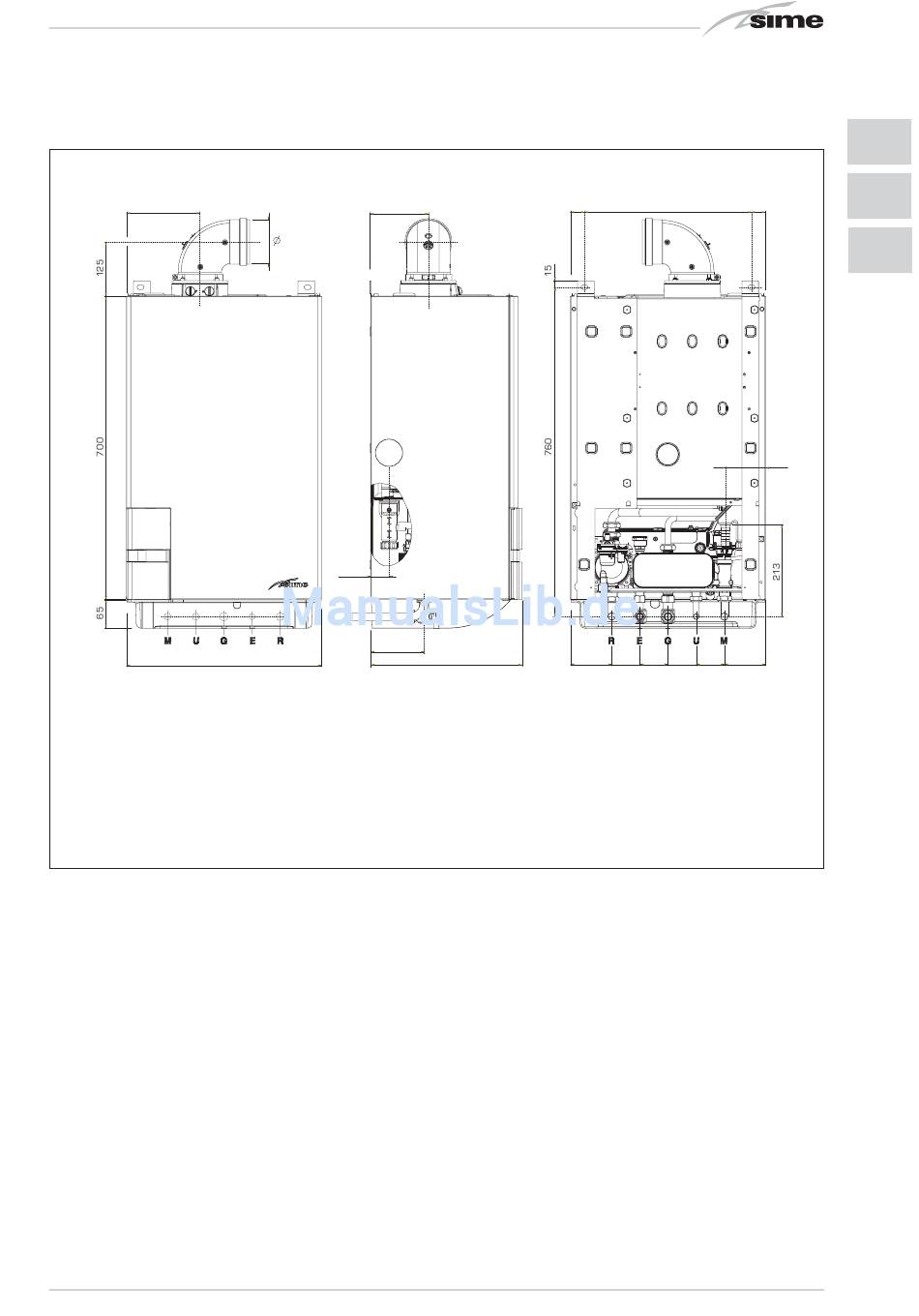

1.2.2 MURELLE HM 25-30-35 ErP (Abb. 1/a)
170
450
135
60/100
S3
42,5
123
350
ANSCHLÜSSE
R Rücklauf Anlage
M Auslass Anlage
G Gaszufuhr
E Einlass Warmwasser
U Auslass Warmwasser
S3 Kondensatablauf
=
65 65
=
3/4"
3/4"
3/4"
1/2"
1/2"
ø 25
385
=
92
65 65
=
Abb. 1/a
