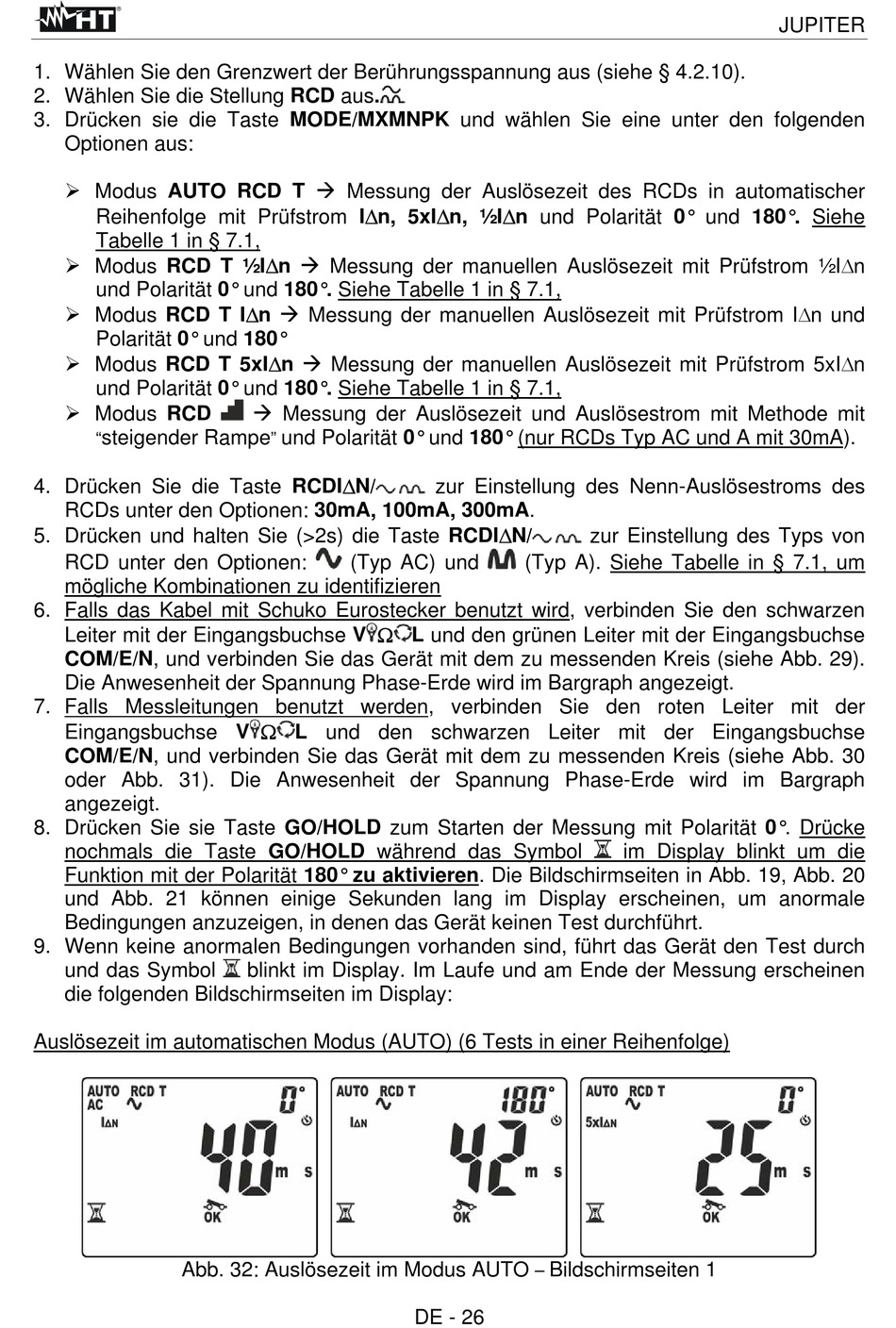

HT JUPITER Bedienungsanleitung Seite 28

Inhaltsverzeichnis

Werbung

1. Wählen Sie den Grenzwert der Berührungsspannung aus (siehe § 4.2.10).
2. Wählen Sie die Stellung RCD aus.
3. Drücken sie die Taste MODE/MXMNPK und wählen Sie eine unter den folgenden
Optionen aus:
 Modus AUTO RCD T  Messung der Auslösezeit des RCDs in automatischer
Reihenfolge mit Prüfstrom In, 5xIn, ½In und Polarität 0° und 180°. Siehe
Tabelle 1 in § 7.1,
 Modus RCD T ½In  Messung der manuellen Auslösezeit mit Prüfstrom ½In
und Polarität 0° und 180°. Siehe Tabelle 1 in § 7.1,
 Modus RCD T In  Messung der manuellen Auslösezeit mit Prüfstrom In und
Polarität 0° und 180°
 Modus RCD T 5xIn  Messung der manuellen Auslösezeit mit Prüfstrom 5xIn
und Polarität 0° und 180°. Siehe Tabelle 1 in § 7.1,
 Modus RCD
steigender Rampe
"
4. Drücken Sie die Taste RCDIN/
RCDs unter den Optionen: 30mA, 100mA, 300mA.
5. Drücken und halten Sie (>2s) die Taste RCDIN/
RCD unter den Optionen:
mögliche Kombinationen zu identifizieren
6. Falls das Kabel mit Schuko Eurostecker benutzt wird, verbinden Sie den schwarzen
Leiter mit der Eingangsbuchse V  L und den grünen Leiter mit der Eingangsbuchse
COM/E/N, und verbinden Sie das Gerät mit dem zu messenden Kreis (siehe Abb. 29).
Die Anwesenheit der Spannung Phase-Erde wird im Bargraph angezeigt.
7. Falls Messleitungen benutzt werden, verbinden Sie den roten Leiter mit der
Eingangsbuchse V  L und den schwarzen Leiter mit der Eingangsbuchse
COM/E/N, und verbinden Sie das Gerät mit dem zu messenden Kreis (siehe Abb. 30
oder Abb. 31). Die Anwesenheit der Spannung Phase-Erde wird im Bargraph
angezeigt.
8. Drücken Sie sie Taste GO/HOLD zum Starten der Messung mit Polarität 0°. Drücke
nochmals die Taste GO/HOLD während das Symbol
Funktion mit der Polarität 180° zu aktivieren. Die Bildschirmseiten in Abb. 19, Abb. 20
und Abb. 21 können einige Sekunden lang im Display erscheinen, um anormale
Bedingungen anzuzeigen, in denen das Gerät keinen Test durchführt.
9. Wenn keine anormalen Bedingungen vorhanden sind, führt das Gerät den Test durch
und das Symbol
die folgenden Bildschirmseiten im Display:
Auslösezeit im automatischen Modus (AUTO) (6 Tests in einer Reihenfolge)
Abb. 32: Auslösezeit im Modus AUTO
 Messung der Auslösezeit und Auslösestrom mit Methode mit
und Polarität 0° und 180° (nur RCDs Typ AC und A mit 30mA).
"
(Typ AC) und
blinkt im Display. Im Laufe und am Ende der Messung erscheinen
DE - 26
zur Einstellung des Nenn-Auslösestroms des
zur Einstellung des Typs von
(Typ A). Siehe Tabelle in § 7.1, um
Bildschirmseiten 1
JUPITER
im Display blinkt um die
