6 MESSVERFAHREN
6.1 BENUTZEN DES INSTRUMENTES IN EINER 1- PHASEN ANLAGE
Die maximale Überspannung ist CAT III 1000V∼ zu Erde oder CAT IV
600V∼ zu Erde. Versuchen Sie nicht, Spannungsmessungen aufzunehmen,
die die Grenzwerte übersteigen, wie sie in diesem Handbuch angegeben
werden. Das Überschreiten der Grenzwerte könnte einen elektrischen
Schock verursachen oder das Instrument beschädigen.
P
N
I1
Wenn möglich, schalten Sie die unter Prüfung stehende Anlage vor dem
Verbinden mit dem Instrument von der Versorgung ab. Beachten Sie alle
Sicherheitsvorkehrungen bevor Sie an der Anlage arbeiten.
1. Schalten Sie die unter Prüfung stehende Anlage, vor dem Verbinden mit dem
Instrument von der Versorgung ab.
2. Öffnen Sie die flexible Stromschleife durch das Drücken auf die vorgesehenen Stellen
(siehe Abb. 1).
3. Legen Sie die Stromschleife um das zu messende Kabel und schließen Sie diese.
4. Um die Messgenauigkeit zu erhöhen, sollte das zu messende Kabel sich immer in der
Mitte der Stromwandlerschleife befinden.
5. Schalten Sie die Versorgungspannung der unter Prüfung stehenden Anlage wieder ein.
6. Aufzeichnung starten:
• Wenn keine Aufzeichnung durchgeführt wird oder wenn die Aufzeichnungsdaten
schon auf einem PC herunter geladen wurden: Starten Sie durch Drücken und
Halten der START/STOP Taste für 3 Sekunden die Aufzeichnung manuell. Die
Anzeige-LED wird gleichzeitig aufleuchten, dann wird sie stabil
leuchten und das Meßgerät wird die Aufzeichnung beginnen.
• Wenn die aufgezeichneten Daten noch nicht auf einem PC herunter geladen wurden
aber der Anwender die Daten zu überschreiben wünscht: Drücken und Halten
Sie die START/STOP Taste für 6 Sekunden. Die Anzeige-LED wird schnell blinken
während des Tastendrückens für die gleiche Zeitdauer, danach wird die LED für 1
Sekunde
leuchten und das Instrument startet die Aufzeichnung. Die alte
Aufzeichnung wird gelöscht und durch die neue überschrieben. Das Meßgerät

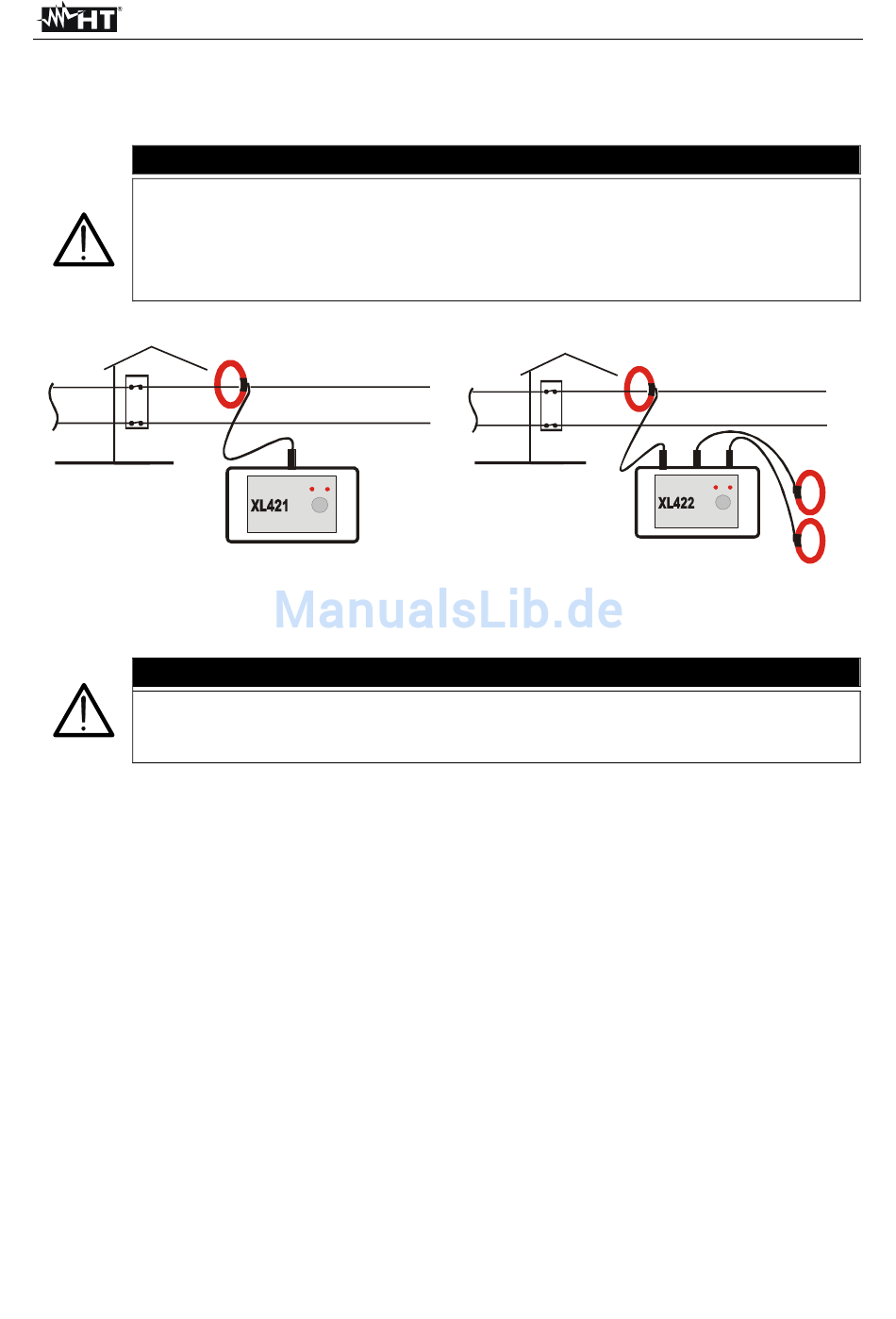

Abb. 1: I Anschluss in einer 1- PHASEN ANLAGE
WARNUNG
P
N
WARNUNG
D - 8
XL421 - XL422
I1
für 1 Sekunde
