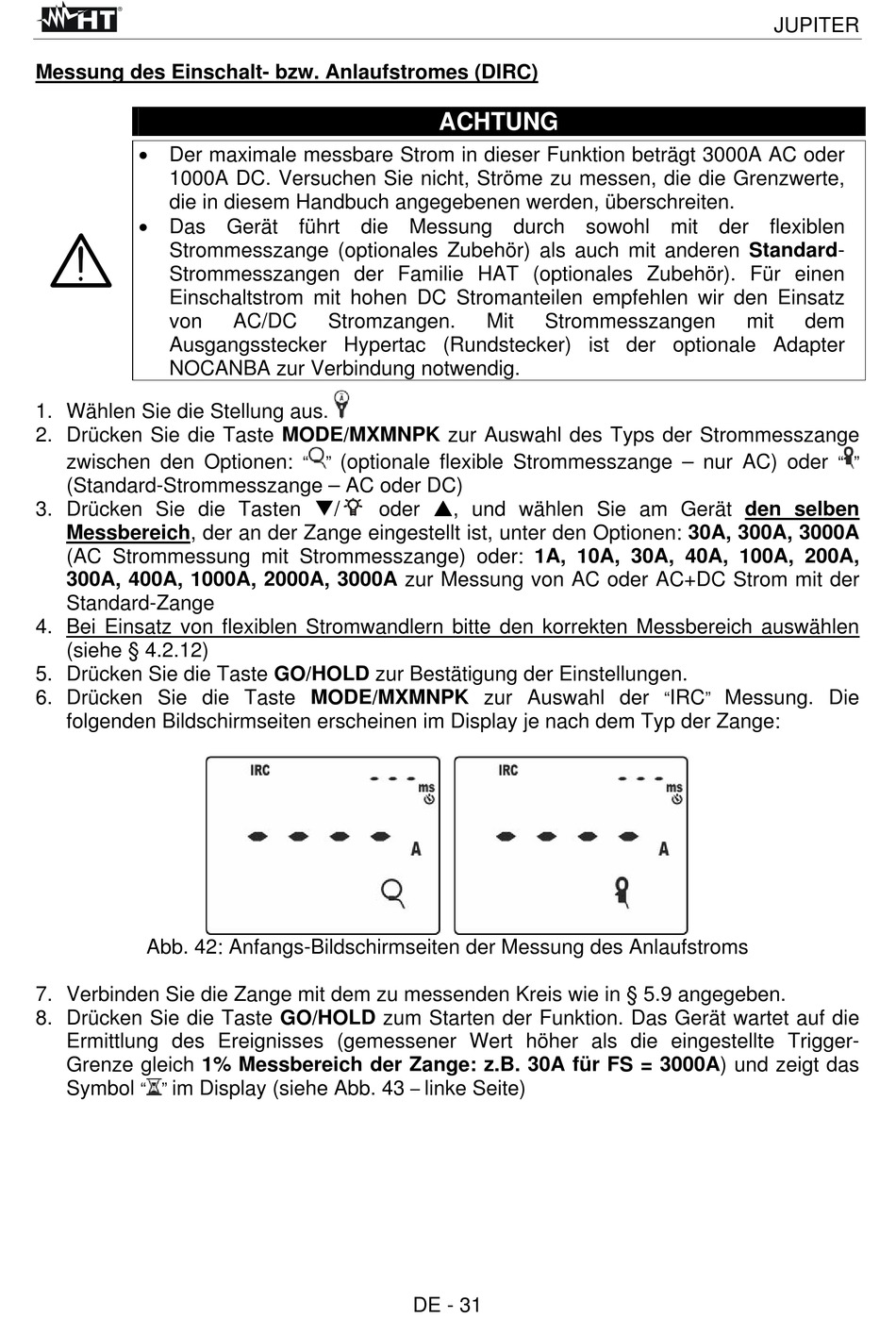

Messung des Einschalt- bzw. Anlaufstromes (DIRC)
 Der maximale messbare Strom in dieser Funktion beträgt 3000A AC oder
1000A DC. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte,
die in diesem Handbuch angegebenen werden, überschreiten.
 Das Gerät führt die Messung durch sowohl mit der flexiblen
Strommesszange (optionales Zubehör) als auch mit anderen Standard-
Strommesszangen der Familie HAT (optionales Zubehör). Für einen
Einschaltstrom mit hohen DC Stromanteilen empfehlen wir den Einsatz
von
Ausgangsstecker Hypertac (Rundstecker) ist der optionale Adapter
NOCANBA zur Verbindung notwendig.
1. Wählen Sie die Stellung aus.
2. Drücken Sie die Taste MODE/MXMNPK zur Auswahl des Typs der Strommesszange
zwischen den Optionen:
(Standard-Strommesszange – AC oder DC)
3. Drücken Sie die Tasten /
Messbereich, der an der Zange eingestellt ist, unter den Optionen: 30A, 300A, 3000A
(AC Strommessung mit Strommesszange) oder: 1A, 10A, 30A, 40A, 100A, 200A,
300A, 400A, 1000A, 2000A, 3000A zur Messung von AC oder AC+DC Strom mit der
Standard-Zange
4. Bei Einsatz von flexiblen Stromwandlern bitte den korrekten Messbereich auswählen
(siehe § 4.2.12)
5. Drücken Sie die Taste GO/HOLD zur Bestätigung der Einstellungen.
6. Drücken Sie die Taste MODE/MXMNPK zur Auswahl der
folgenden Bildschirmseiten erscheinen im Display je nach dem Typ der Zange:
Abb. 42: Anfangs-Bildschirmseiten der Messung des Anlaufstroms
7. Verbinden Sie die Zange mit dem zu messenden Kreis wie in § 5.9 angegeben.
8. Drücken Sie die Taste GO/HOLD zum Starten der Funktion. Das Gerät wartet auf die
Ermittlung des Ereignisses (gemessener Wert höher als die eingestellte Trigger-
Grenze gleich 1% Messbereich der Zange: z.B. 30A für FS = 3000A) und zeigt das
Symbol im Display (siehe Abb. 43
" "
AC/DC Stromzangen.
(optionale flexible Strommesszange – nur AC) oder
" "
oder , und wählen Sie am Gerät den selben
