MESSUNG VON PHASENFOLGE & PHASENGLEICHHEIT MIT 1 MESSLEITUNG
Die AC Eingangsspannung zur Durchführung von diesem Test muss im
Bereich 130V ÷ 690V liegen, mit Frequenz im Bereich 42.5Hz ÷ 69Hz.
Der Test wird nur bei Kontakt mit den Metallteilen der Leiter
durchgeführt.

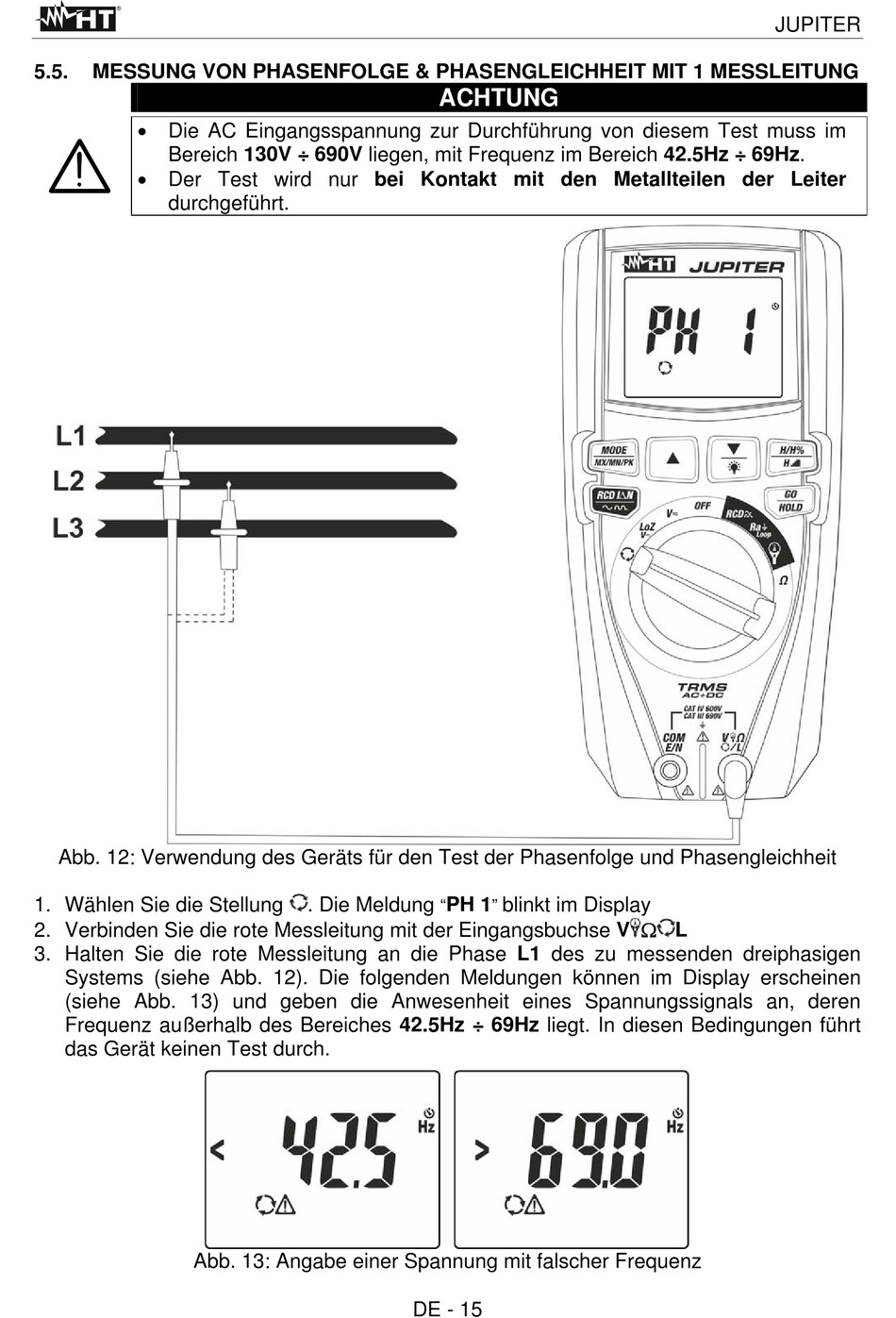

Abb. 12: Verwendung des Geräts für den Test der Phasenfolge und Phasengleichheit
1. Wählen Sie die Stellung
2. Verbinden Sie die rote Messleitung mit der Eingangsbuchse V L
3. Halten Sie die rote Messleitung an die Phase L1 des zu messenden dreiphasigen
Systems (siehe Abb. 12). Die folgenden Meldungen können im Display erscheinen
(siehe Abb. 13) und geben die Anwesenheit eines Spannungssignals an, deren
Frequenz außerhalb des Bereiches 42.5Hz ÷ 69Hz liegt. In diesen Bedingungen führt
das Gerät keinen Test durch.
Abb. 13: Angabe einer Spannung mit falscher Frequenz
ACHTUNG
. Die Meldung
PH 1
"
DE - 15
blinkt im Display
"
