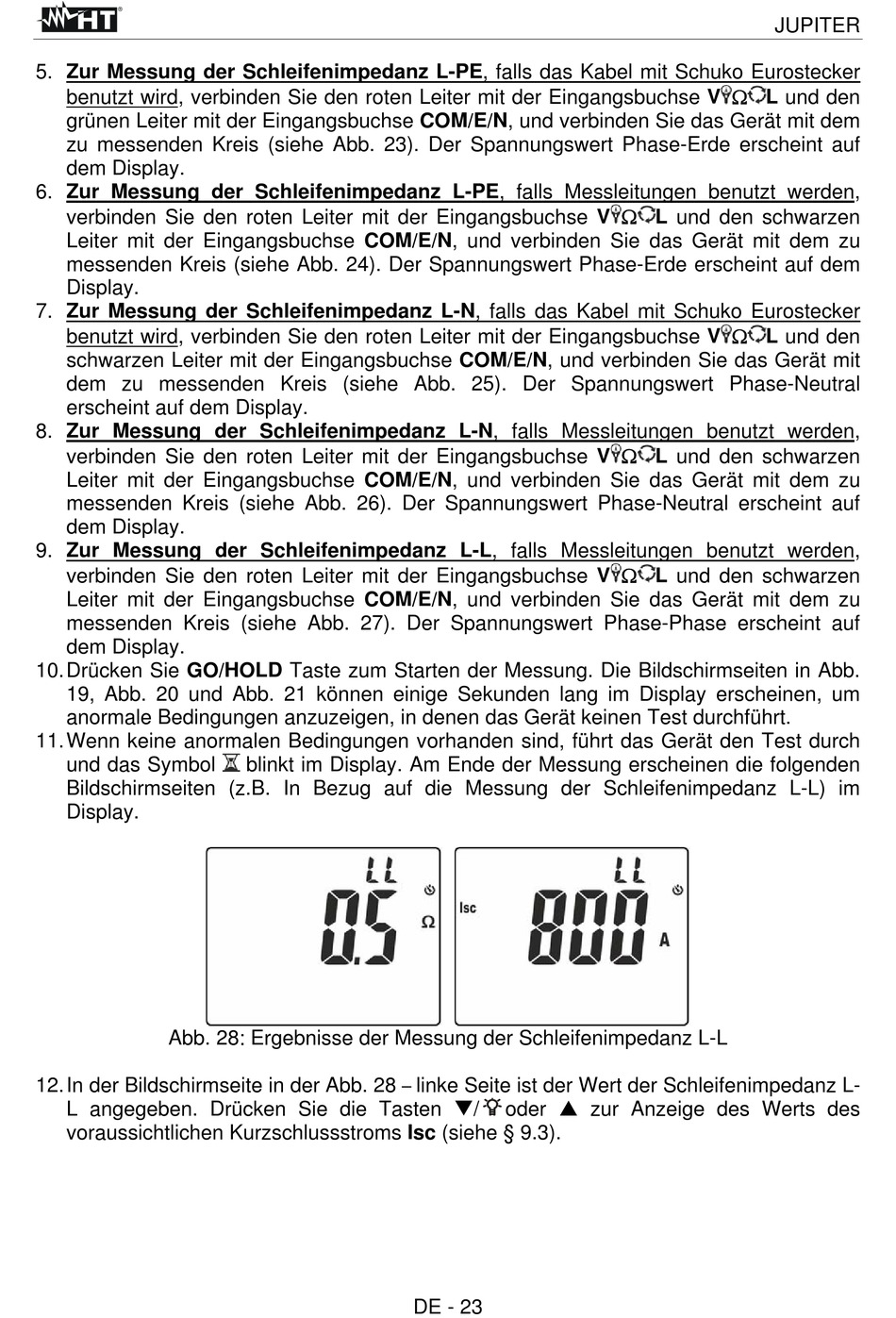

5. Zur Messung der Schleifenimpedanz L-PE, falls das Kabel mit Schuko Eurostecker
benutzt wird, verbinden Sie den roten Leiter mit der Eingangsbuchse V  L und den
grünen Leiter mit der Eingangsbuchse COM/E/N, und verbinden Sie das Gerät mit dem
zu messenden Kreis (siehe Abb. 23). Der Spannungswert Phase-Erde erscheint auf
dem Display.
6. Zur Messung der Schleifenimpedanz L-PE, falls Messleitungen benutzt werden,
verbinden Sie den roten Leiter mit der Eingangsbuchse V  L und den schwarzen
Leiter mit der Eingangsbuchse COM/E/N, und verbinden Sie das Gerät mit dem zu
messenden Kreis (siehe Abb. 24). Der Spannungswert Phase-Erde erscheint auf dem
Display.
7. Zur Messung der Schleifenimpedanz L-N, falls das Kabel mit Schuko Eurostecker
benutzt wird, verbinden Sie den roten Leiter mit der Eingangsbuchse V  L und den
schwarzen Leiter mit der Eingangsbuchse COM/E/N, und verbinden Sie das Gerät mit
dem zu messenden Kreis (siehe Abb. 25). Der Spannungswert Phase-Neutral
erscheint auf dem Display.
8. Zur Messung der Schleifenimpedanz L-N, falls Messleitungen benutzt werden,
verbinden Sie den roten Leiter mit der Eingangsbuchse V  L und den schwarzen
Leiter mit der Eingangsbuchse COM/E/N, und verbinden Sie das Gerät mit dem zu
messenden Kreis (siehe Abb. 26). Der Spannungswert Phase-Neutral erscheint auf
dem Display.
9. Zur Messung der Schleifenimpedanz L-L, falls Messleitungen benutzt werden,
verbinden Sie den roten Leiter mit der Eingangsbuchse V  L und den schwarzen
Leiter mit der Eingangsbuchse COM/E/N, und verbinden Sie das Gerät mit dem zu
messenden Kreis (siehe Abb. 27). Der Spannungswert Phase-Phase erscheint auf
dem Display.
10. Drücken Sie GO/HOLD Taste zum Starten der Messung. Die Bildschirmseiten in Abb.
19, Abb. 20 und Abb. 21 können einige Sekunden lang im Display erscheinen, um
anormale Bedingungen anzuzeigen, in denen das Gerät keinen Test durchführt.
11. Wenn keine anormalen Bedingungen vorhanden sind, führt das Gerät den Test durch
und das Symbol
Bildschirmseiten (z.B. In Bezug auf die Messung der Schleifenimpedanz L-L) im
Display.
Abb. 28: Ergebnisse der Messung der Schleifenimpedanz L-L
12. In der Bildschirmseite in der Abb. 28
L angegeben. Drücken Sie die Tasten /
voraussichtlichen Kurzschlussstroms Isc (siehe § 9.3).
blinkt im Display. Am Ende der Messung erscheinen die folgenden
–
DE - 23
linke Seite ist der Wert der Schleifenimpedanz L-
oder  zur Anzeige des Werts des
