15 MA: SCHLEIFENIMPEDANZ ZPE OHNE RCD AUSLÖSUNG
A
Diese Funktion wird entsprechend der Norm EN61557-6 ausgeführt und ermöglicht die
Messung der Schleifen-Impedanz, ohne Auslösung des RCD ( Fi).
Die Messung der Schleifenimpedanz führt zum Fließen eines Stroms
zwischen Phase und Erde entsprechend den technischen Daten des
Gerätes.
Schutzschaltungen führen, die niedrigere Auslöseströme aufweisen.

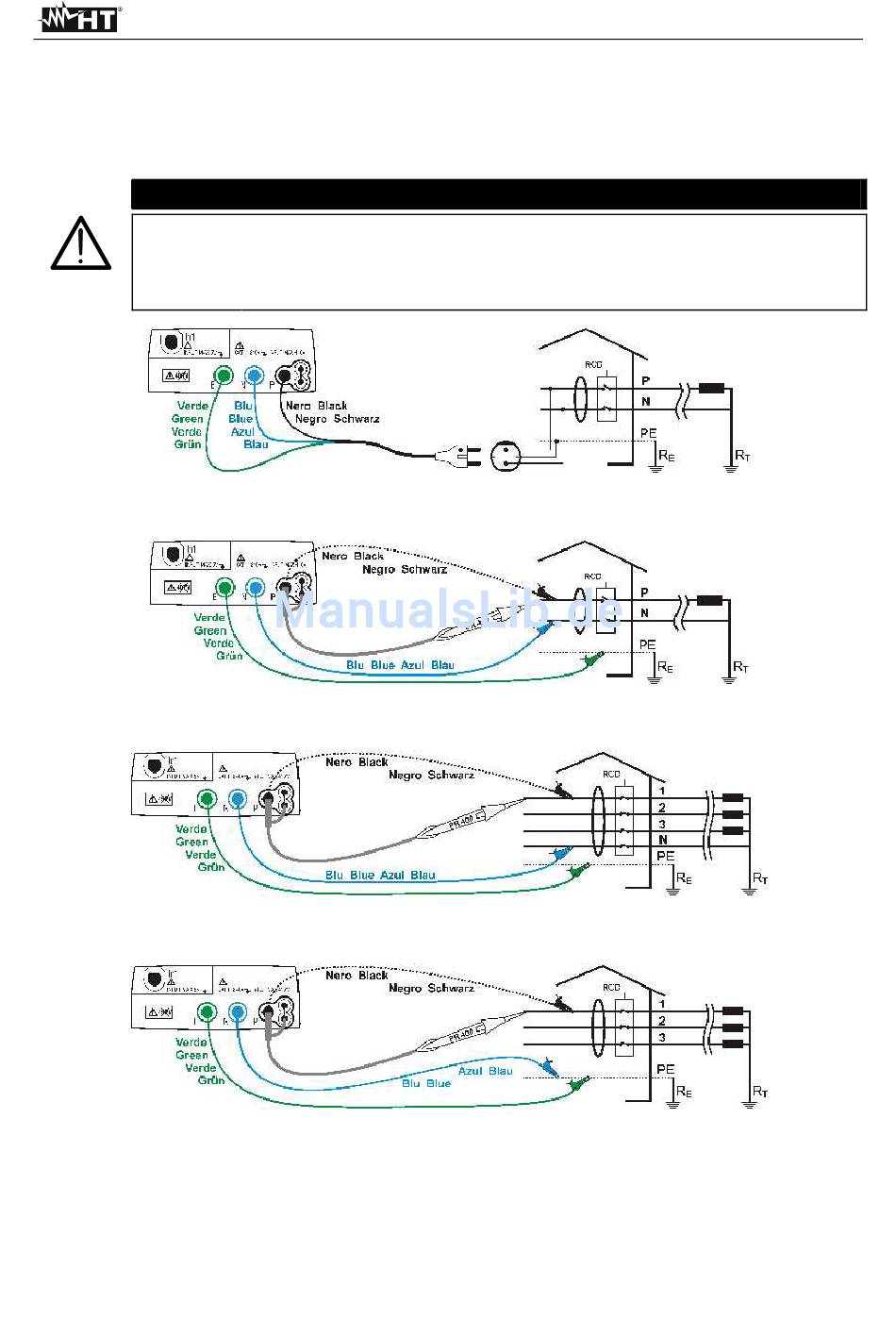

Abb. 20: Geräteanschluss zur einphasigen oder doppelphasigen Messung der 230 V P-
Abb. 21: Geräteanschluss zur einphasigen oder doppelphasigen Messung der 230 V P-
PE Schleifen-Impedanzmittels Einzelkabeln und Tastkopf
Abb. 22: Geräteanschluss zum 400V + N + PE dreiphasigen Messung der P-PE Schleifen-
Abb. 23: Geräteanschluss zum 400V + PE (ohne N) dreiphasigen Messung der P-PE
Schleifen-Impedanz mittels Einzelkabeln und Tastkopf
Dies
kann
PE Schleifen-Impedanzmittels 3 Leiter Schukokabel
Impedanz mittels Einzelkabeln und Tastkopf
WARNUNG
zum
Auslösen
DE - 45
möglicherweise
vorhandener
