Montage

Pos: 7 /Überschriften/1/M - O/Montage @ 0\mod_1140519732218_6.doc @ 2418
3 Montage
Pos: 8 /Montage/Temperatur/TTR200/Montage auf einer Hutschiene @ 15\mod_1195567921843_6.doc @ 141741

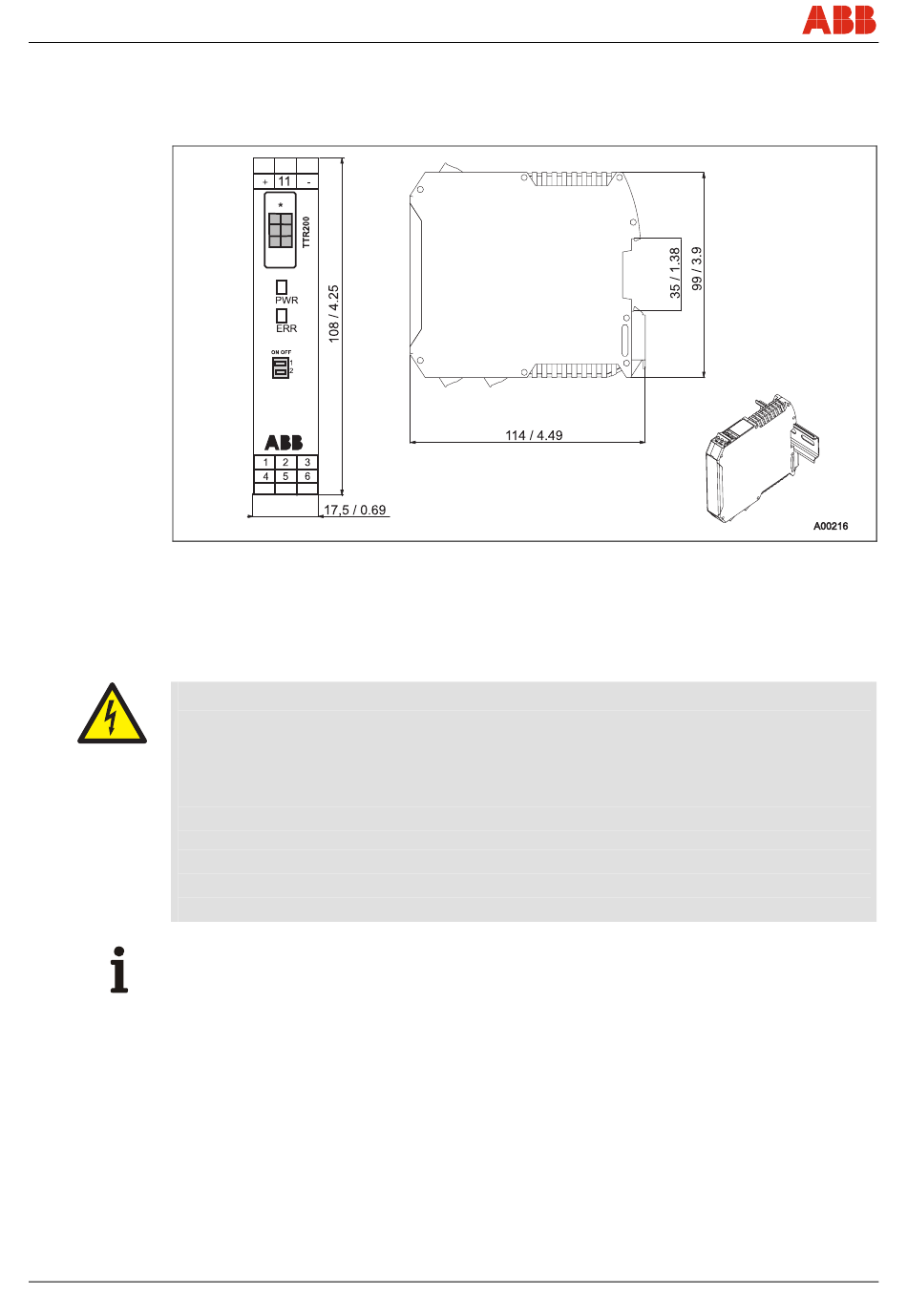

Die Montage des Messumformers erfolgt abgesetzt vom Sensor auf einer 35 mm
Tragschienenmontage gem. EN 60175.
Abb. 1
Pos: 9 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136715
Pos: 10 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136715
Pos: 11.1 /Überschriften/1/D - F/Elektrischer Anschluss @ 0\mod_1140620471687_6.doc @ 2476
4

Elektrischer Anschluss

Pos: 11.2 /Elektrischer Anschluss/Temperatur/TTR200/Hinweise zum elektrischen Anschluss @ 15\mod_1195568355703_6.doc @ 141789
Warnung - Gefahren durch elektrischen Strom!
Bei der elektrischen Installation sind die entsprechenden Vorschriften zu beachten. Nur im
spannungslosen Zustand anschließen!
Da der Messumformer keine Abschaltelemente besitzt, sind Überstromschutzeinrichtungen,
Blitzschutz bzw. Netztrennmöglichkeiten anlagenseitig vorzusehen.
Energieversorgung und Signal werden in der gleichen Leitung geführt und sind als SELV- oder
PELV-Stromkreis gemäß Norm (Standardversion) auszuführen. In der Ex-Version sind die
Richtlinien gemäß Ex-Norm einzuhalten.
Es ist zu prüfen, ob die vorhandene Energieversorgung mit den Angaben auf dem Typschild
und den technischen Daten im Kapitel "Technische Daten" bzw. im Datenblatt übereinstimmt.
Wichtig
Die Adern des Signalkabels müssen mit Aderendhülsen versehen sein.
Die Schlitzschrauben der Anschlussklemmen werden mit einem Schraubendreher der
Größe 1 (3,5 mm) angezogen.
Pos: 11.3 /======= Seitenumbruch ======== @ 0\mod_1126532365768_6.doc @ 101
6 - DE TTR200 CI/TTR200-X2
