4.1 Vadības materiāls
• Apgādes sprieguma kabelim jāizmanto standarta vadības materiāls.
• Maksimāli pieslēdzamā vada šķērzgriezums veido 2,5 mm
Uzmanību - detaļu bojājumi!
Neelastīgu komunikāciju materiālu izmantošanas sekas var būt vadu pārrāvumi.
Pieslēguma kabelim jābūt fleksiblam.
Pos: 11.5 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136760
Pos: 11.6 /Überschriften/1.1/1-spaltig/A - C/Anschlussbelegung @ 16\mod_1199260233671_20427.doc @ 146867
4.2 Pieslēgumu piederība
Pos: 11.7 /Überschriften/1.1.1/1-spaltig/Versorgungs- / Sensoranschluss @ 16\mod_1199260387640_20427.doc @ 146890
4.2.1 Apgādes / sensora pieslēgums
Pos: 11.8 /Elektrischer Anschluss/Temperatur/TTR200/Anschlussplan (BA) @ 18\mod_1203682458036_20427.doc @ 164675

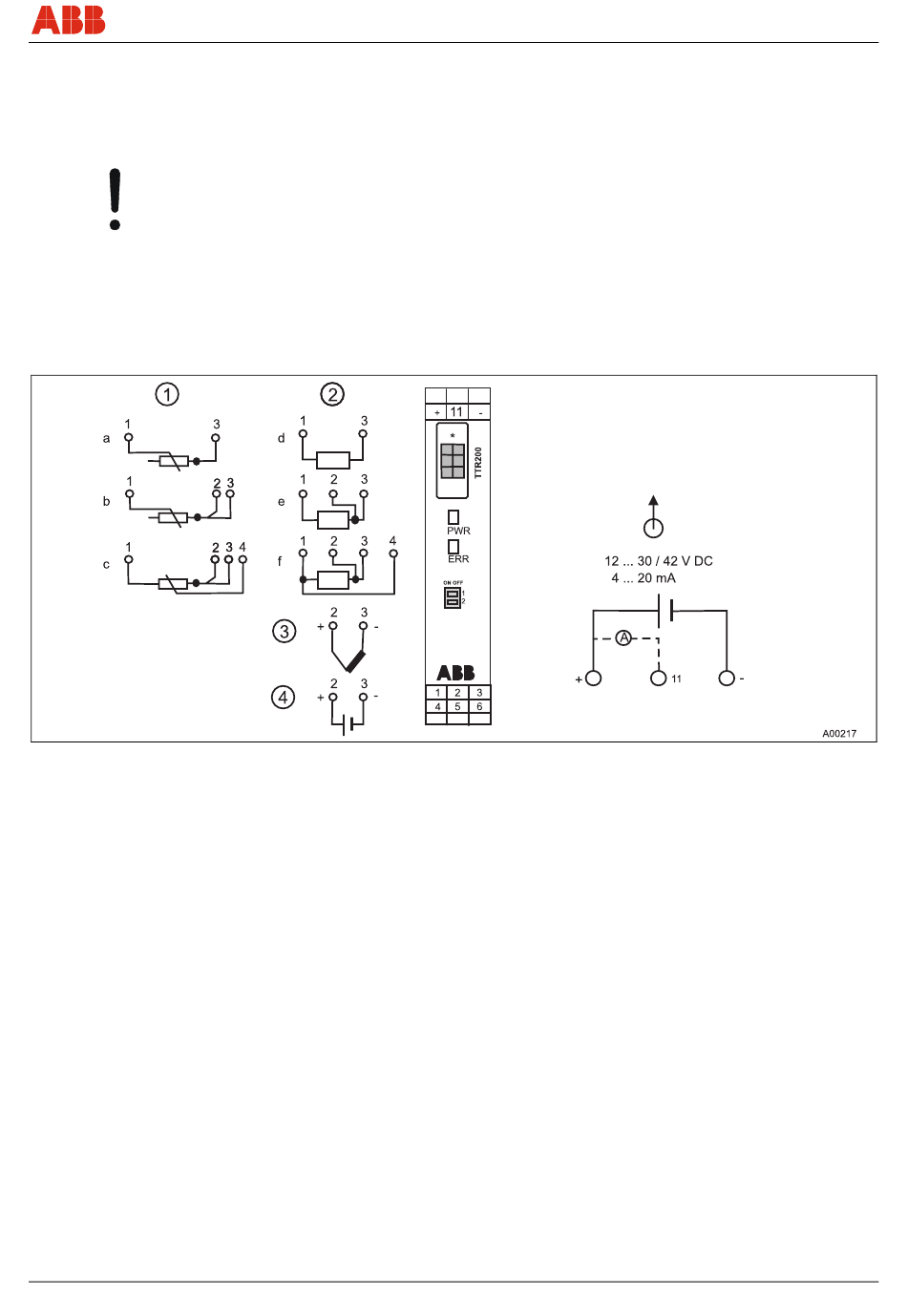

Attēls 2: *(plānotās vietējās konfigurācijas saskarpunkts / nerealizējams)
1 Potenciometrs: 0 ... 500 Ω vai 0 ... 5000 Ω
a Potenciometrs, 2-vadību shēma
b Potenciometrs, 3-vadību shēma
c Potenciometrs, 4-vadību shēma
2 RTD pretestības sensors (piem., Pt100)
d RTD, 2-vadību shēma
e RTD, 3-vadību shēma
f RTD, 4-vadību shēma
Pos: 11.9 /Elektrischer Anschluss/Temperatur/TTR200/Anmerkung zu Anschlussplan (CI) @ 18\mod_1205828231074_20427.doc @ 171029
Norāde
Skavas 11: 4 ... 20 mA izejas strāvas bez atveres / strāvas mezgla pārrāvuma mērījums.
• PWR / zaļa LED: Apgādes sprieguma norāde
• ERR / sarkana LED: Sensora, sensora vadības un iekārtas kļūdas signalizēšana
• DIP slēdzis 1: on -> aktivizēta aparatūras ierakstaizsardzība
• DIP slēdzis 2: bez funkcijas
Pos: 11.10 /======= Seitenumbruch ======== @ 0\mod_1126532365768_20427.doc @ 21555
CI/TTR200-X2
3 Termoelements
Atkarībā no sensora tipa iespējams pievienot dažādus komunikāciju
materiālus. Pateicoties integrētajai izlīdzināšanas pozīcijai, temperatūras
izlīdzināšanas vadus iespējams pievienot tiešā veidā.
4 Sprieguma mērījums
TTR200
Pieslēgums elektrotīklam
2
.
LV - 7
