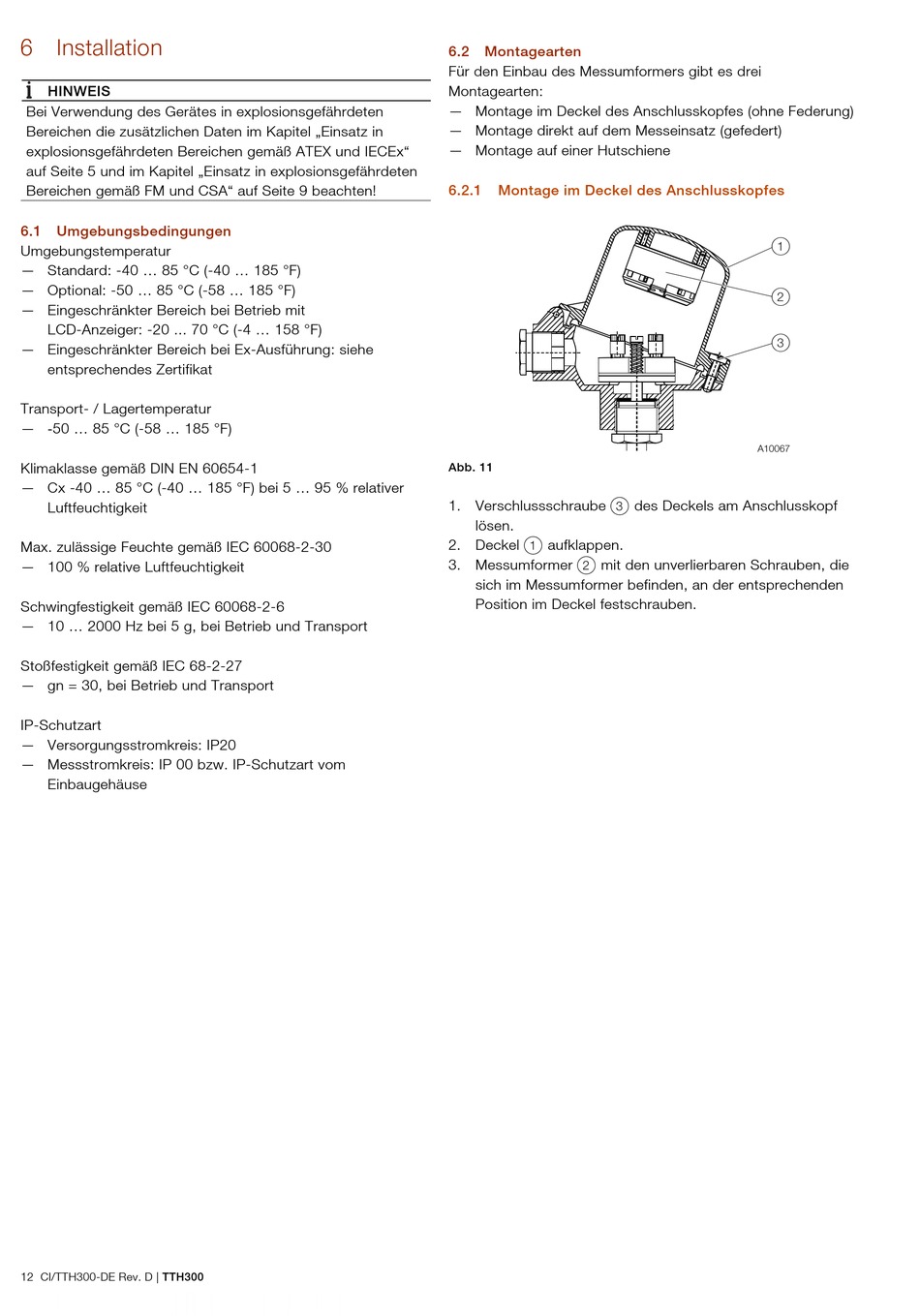

6
Installation
HINWEIS
Bei Verwendung des Gerätes in explosionsgefährdeten
Bereichen die zusätzlichen Daten im Kapitel „Einsatz in
explosionsgefährdeten Bereichen gemäß ATEX und IECEx"
auf Seite 5 und im Kapitel „Einsatz in explosionsgefährdeten
Bereichen gemäß FM und CSA" auf Seite 9 beachten!
6.1
Umgebungsbedingungen
Umgebungstemperatur
— Standard: -40 ... 85 °C (-40 ... 185 °F)
— Optional: -50 ... 85 °C (-58 ... 185 °F)
— Eingeschränkter Bereich bei Betrieb mit
LCD-Anzeiger: -20 ... 70 °C (-4 ... 158 °F)
— Eingeschränkter Bereich bei Ex-Ausführung: siehe
entsprechendes Zertifikat
Transport- / Lagertemperatur
— -50 ... 85 °C (-58 ... 185 °F)
Klimaklasse gemäß DIN EN 60654-1
— Cx -40 ... 85 °C (-40 ... 185 °F) bei 5 ... 95 % relativer
Luftfeuchtigkeit
Max. zulässige Feuchte gemäß IEC 60068-2-30
— 100 % relative Luftfeuchtigkeit
Schwingfestigkeit gemäß IEC 60068-2-6
— 10 ... 2000 Hz bei 5 g, bei Betrieb und Transport
Stoßfestigkeit gemäß IEC 68-2-27
— gn = 30, bei Betrieb und Transport
IP-Schutzart
— Versorgungsstromkreis: IP20
— Messstromkreis: IP 00 bzw. IP-Schutzart vom
Einbaugehäuse
12 CI/TTH300-DE Rev. D | TTH300
6.2
Montagearten
Für den Einbau des Messumformers gibt es drei
Montagearten:
— Montage im Deckel des Anschlusskopfes (ohne Federung)
— Montage direkt auf dem Messeinsatz (gefedert)
— Montage auf einer Hutschiene
6.2.1
Montage im Deckel des Anschlusskopfes
Abb. 11
3
1. Verschlussschraube
lösen.
1
2. Deckel
aufklappen.
2
3. Messumformer
mit den unverlierbaren Schrauben, die
sich im Messumformer befinden, an der entsprechenden
Position im Deckel festschrauben.
1
2
3
A10067
des Deckels am Anschlusskopf
