Standartinis panaudojimas

Pos: 11.12 /Elektrischer Anschluss/Temperatur/TTR200/Signal-/Versorgungsanschluss Teil 1 @ 16\mod_1198168131718_21600.doc @ 146762
Pav. 3

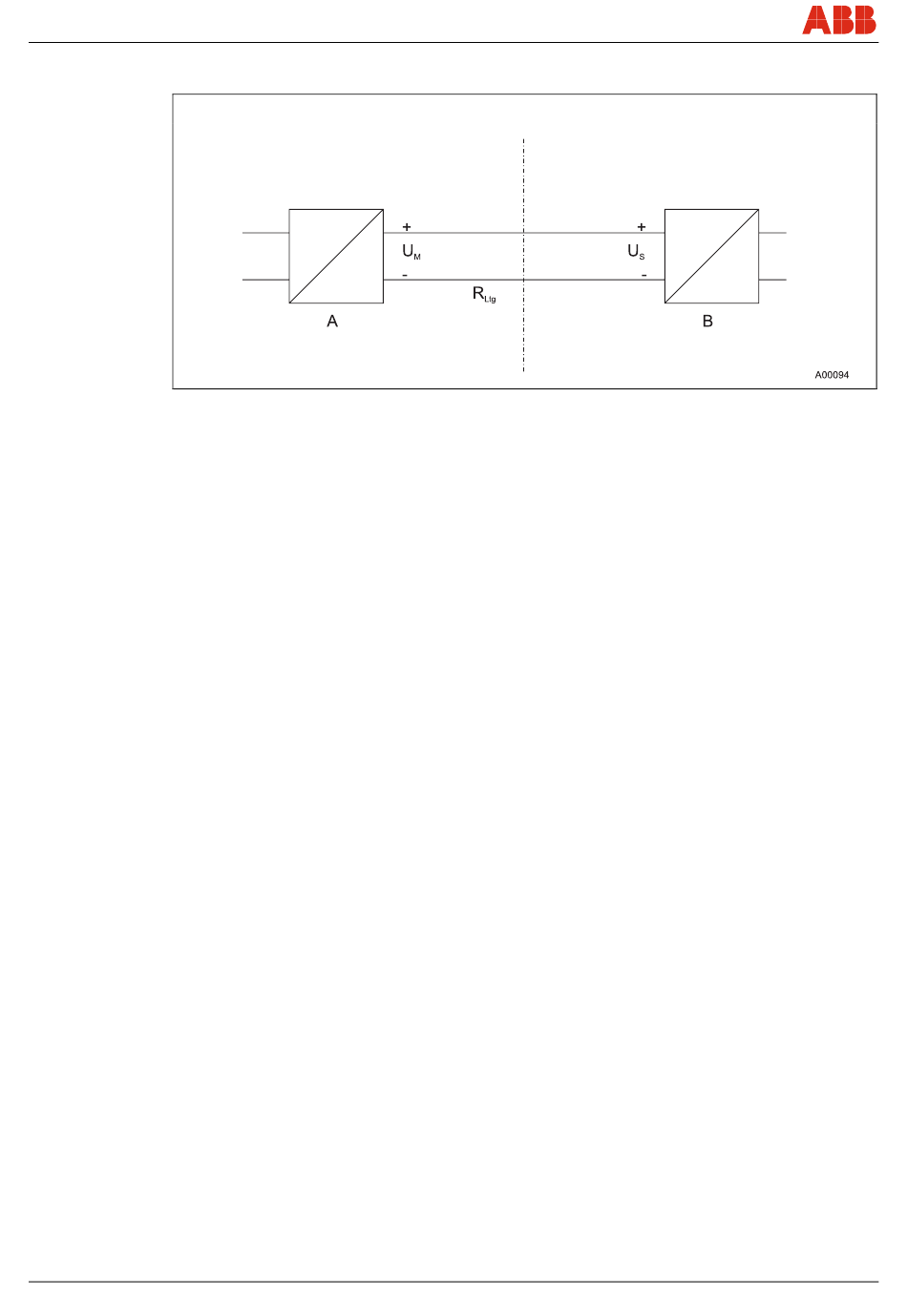

A Matavimo keitiklis
Sujungiant matavimo keitiklį ir maitinimo srovės skyriklį, turi būti laikomasi tokios sąlygos:
U
Mmin
Reikšmės:
U
Mmin
U
Smin
R :
Ltg
Naudojant HART funkciją, turi būti naudojami HART paženklinti maitinimo srovės skyrikliai arba
SPS įėjimo kortelės. Jeigu to neįmanoma padaryti, tuomet į sujungimą reikia įterpti ≥ 250 Ω
(< 1100 Ω) varžą.
Signalo kabelis gali būti be įžeminimo/su įžeminimu. Įžeminant (minuso pusėje) reikia žiūrėti,
kad su potencialu išlyginimu būtų sujungta tik viena pajungimo pusė.
8 - LT
Laukas
≤ U
+ 0,02A x R
Smin Ltg
: Mažiausia darbinė matavimo keitiklio įtampa (žr. matavimo keitiklio techninius
duomenis)
: Mažiausia maitinimo srovės skyriklio / SPS įėjimo maitinimo įtampa
Aktyvi linijos varža tarp matavimo keitiklio ir maitinimo srovės skyriklio
B El. maitinimo skyriklis / SPS įėjimas su
tiekimu
TTR200
Valdymo punktas
CI/TTR200-X2
