Συναρμολόγηση
Pos: 7 /Überschriften/1/M - O/Montage @ 0\mod_1140519732218_18081.doc @ 18164
3 Συναρμολόγηση
Pos: 8 /Montage/Temperatur/TTR200/Montage auf einer Hutschiene @ 15\mod_1195567921843_18081.doc @ 141753
Η συναρμολόγηση του μετατροπέα μέτρησης πραγματοποιείται ξεχωριστά από τον αισθητήρα
πάνω σε μια ράγα συναρμολόγησης 35 mm σύμφωνα με το πρότυπο EN 60175.

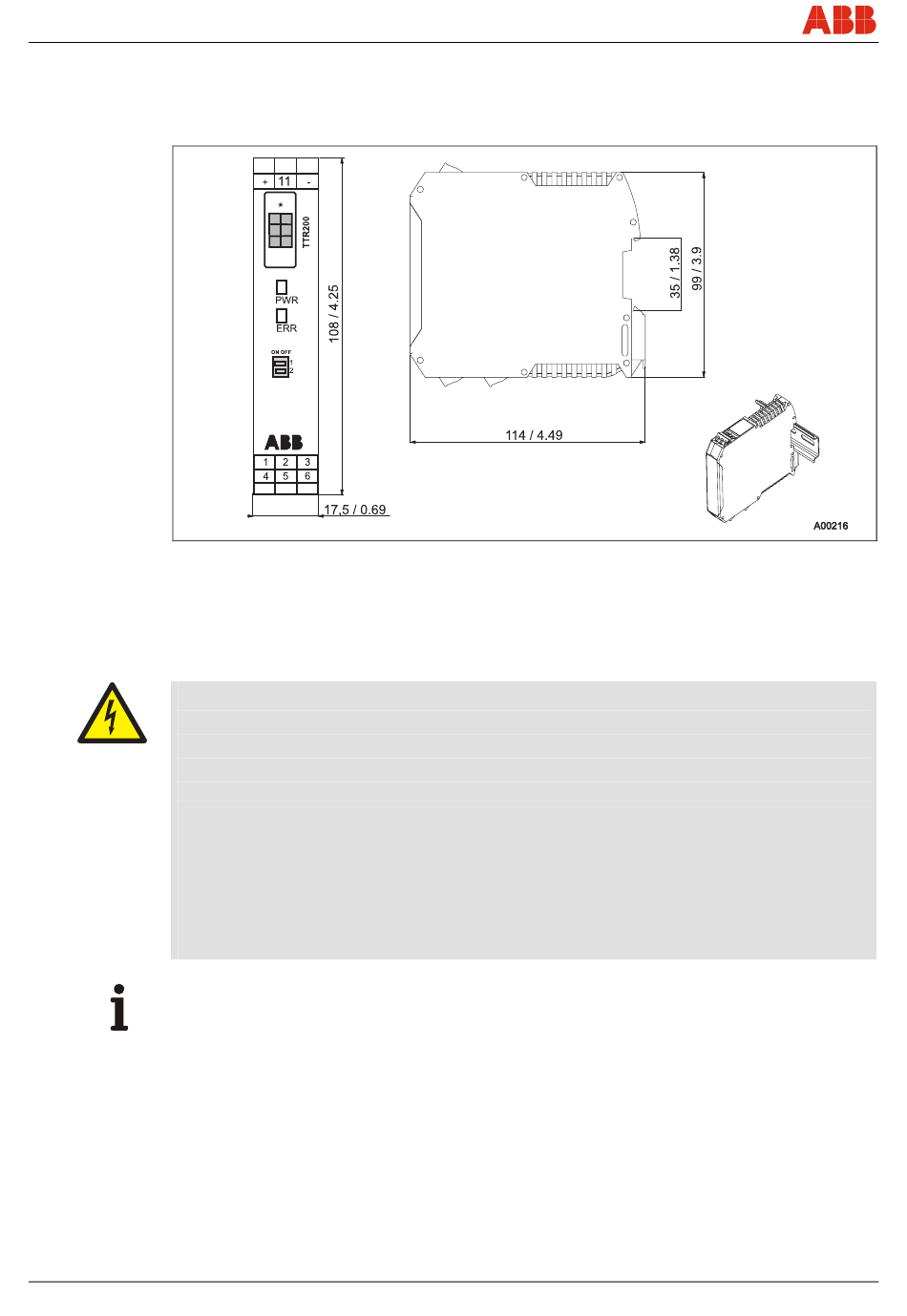

Εικ. 1
Pos: 9 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136758
Pos: 10 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136758
Pos: 11.1 /Überschriften/1/D - F/Elektrischer Anschluss @ 0\mod_1140620471687_18081.doc @ 18136
4 Ηλεκτρική σύνδεση
Pos: 11.2 /Elektrischer Anschluss/Temperatur/TTR200/Hinweise zum elektrischen Anschluss @ 15\mod_1195568355703_18081.doc @ 141801
Προειδοποίηση - Κίνδυνοι από το ηλεκτρικό ρεύμα!
Κατά την ηλεκτρική εγκατάσταση πρέπει να προσέξετε τους αντίστοιχους κανονισμούς.
Εκτελείτε τη σύνδεση μόνο σε κατάσταση εκτός τάσης!
Επειδή οι μετατροπείς μέτρησης δε διαθέτουν κανένα στοιχείο απενεργοποίησης,
προβλέπονται διατάξεις προστασίας υπερρεύματος, προστασία κεραυνών ή δυνατότητες
αποσύνδεσης δικτύου από την πλευρά της εγκατάστασης.
Η τροφοδοσία ισχύος και το σήμα διέρχονται από τον ίδιο αγωγό και πρέπει να διαμορφωθούν
ως ηλεκτρικό κύκλωμα SELV ή PELV σύμφωνα με το πρότυπο (στάνταρ έκδοση). Στην
έκδοση Ex πρέπει να τηρηθούν οι κατευθυντήριες γραμμές σύμφωνα με το πρότυπο Ex.
Πρέπει να ελεγχθεί, εάν η υπάρχουσα τροφοδοσία ισχύος ταυτίζεται με τα στοιχείο πάνω στην
πινακίδα τύπου και τα τεχνικά στοιχεία στο κεφάλαιο "Τεχνικά στοιχεία" ή στο Φύλλο
στοιχείων.
Σημαντικό
Οι κλώνοι του καλωδίου πρέπει να είναι εξοπλισμένοι με σωληνωτούς ακροδέκτες.
Οι βίδες απλής εγκοπής στους ακροδέκτες σύνδεσης σφίγγονται με ένα κατσαβίδι μεγέθους 1
(3,5 mm).
Pos: 11.3 /======= Seitenumbruch ======== @ 0\mod_1126532365768_18081.doc @ 19209
6 - EL TTR200 CI/TTR200-X2
