Električna priključitev
Pos: 11.11 /Überschriften/1.1/1-spaltig/S - U/Standardanwendung @ 16\mod_1198073912500_25119.doc @ 146631
4.3

Standardna uporaba

Pos: 11.12 /Elektrischer Anschluss/Temperatur/TTR200/Signal-/Versorgungsanschluss Teil 1 @ 16\mod_1198168131718_25119.doc @ 146764

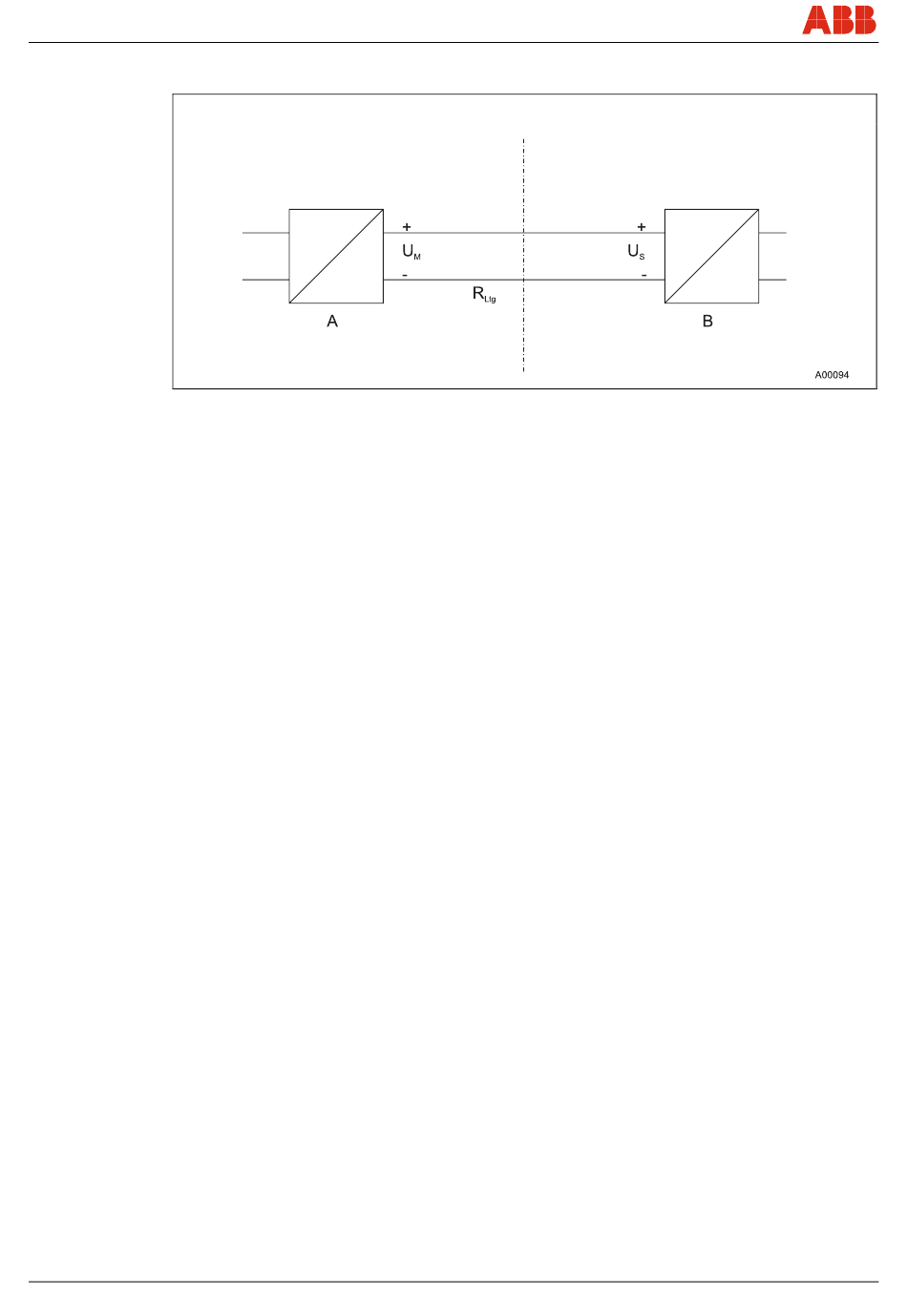

Sl. 3
A Merilni pretvornik
Pri sklopu merilnega pretvornika in napajalnega ločilnika mora biti izpolnjen naslednji pogoj:
U
Mmin
Pri tem pomeni:
U
Mmin
U
Smin
R :
Ltg
Če želite uporabljati funkcionalnost HART, morate uporabljati napajalne ločilnike oz. vhodne
kartice SPS-ov z oznako HART.
(< 1100 Ω).
Signalna napeljava lahko deluje brez/z ozemljitvijo. Pri ozemljitvi (minus stran) je treba paziti na
to, da je z izravnavo potenciala povezana samo ena priključna stran.
8 - SL
Kraj uporabe
≤ U
+ 0,02A x R
Smin Ltg
: Najmanjša obratovalna napetost merilnega pretvornika (glejte tehnične podatke
merilnega pretvornika)
: Najmanjša napajalna napetost napajalnega ločilnika/SPS-vhoda
Upor napeljave med merilnim pretvornikom in napajalnim ločilnikom
B Napajalni ločilnik/SPS-vhod z
napajanjem
Če to ni mogoče, morate v sklop vstaviti upor ≥ 250 Ω
TTR200
Prostor za upravljanje
CI/TTR200-X2
