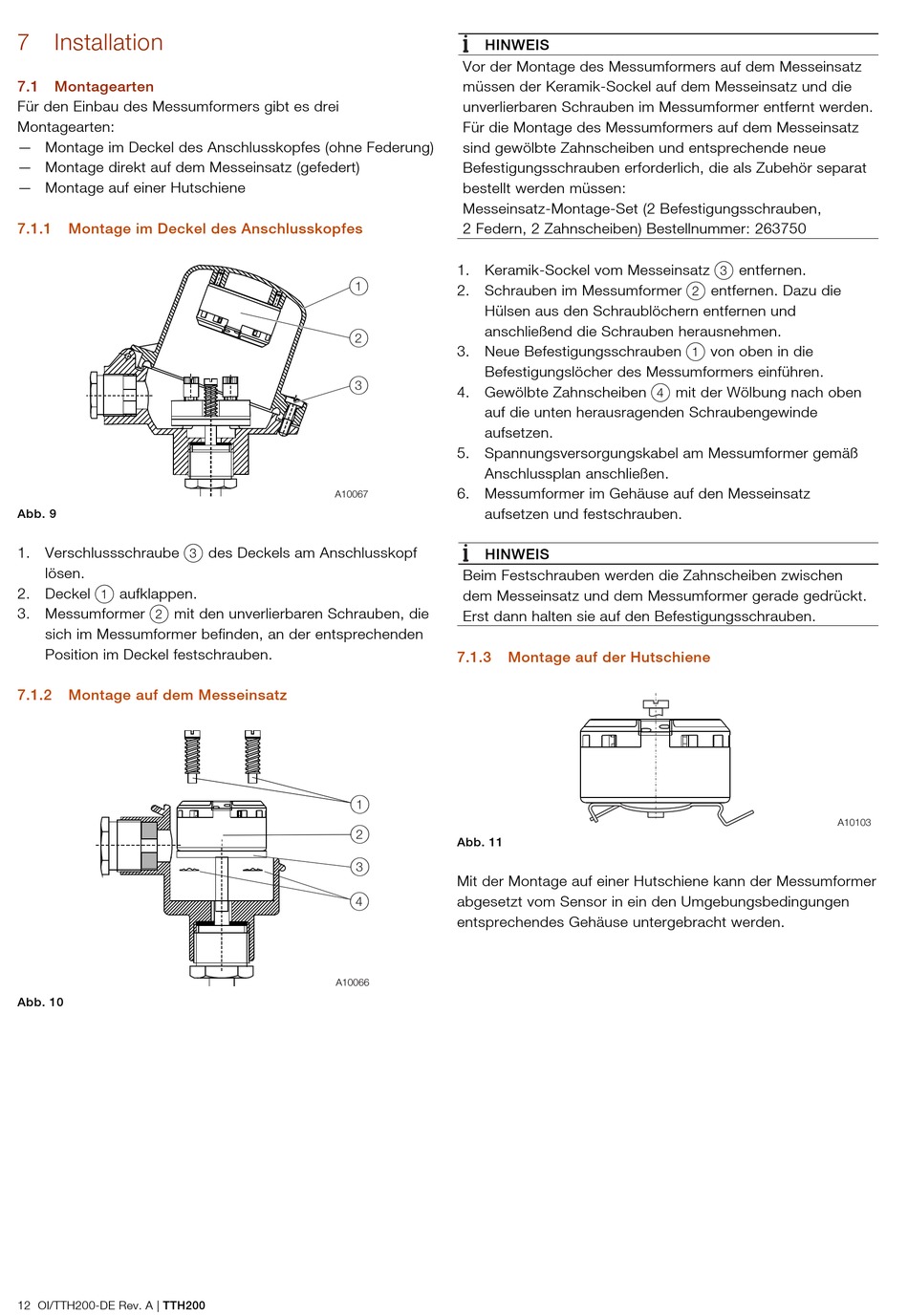

7

Installation

7.1

Montagearten

Für den Einbau des Messumformers gibt es drei
Montagearten:
— Montage im Deckel des Anschlusskopfes (ohne Federung)
— Montage direkt auf dem Messeinsatz (gefedert)
— Montage auf einer Hutschiene
7.1.1

Montage im Deckel des Anschlusskopfes

Abb. 9
3
1. Verschlussschraube
lösen.
1
2. Deckel aufklappen.
2
3. Messumformer mit den unverlierbaren Schrauben, die
sich im Messumformer befinden, an der entsprechenden
Position im Deckel festschrauben.
7.1.2

Montage auf dem Messeinsatz

Abb. 10
12 OI/TTH200-DE Rev. A | TTH200
1
2
3
A10067
des Deckels am Anschlusskopf
1
2
3
4
A10066
HINWEIS
Vor der Montage des Messumformers auf dem Messeinsatz
müssen der Keramik-Sockel auf dem Messeinsatz und die
unverlierbaren Schrauben im Messumformer entfernt werden.
Für die Montage des Messumformers auf dem Messeinsatz
sind gewölbte Zahnscheiben und entsprechende neue
Befestigungsschrauben erforderlich, die als Zubehör separat
bestellt werden müssen:
Messeinsatz-Montage-Set (2 Befestigungsschrauben,
2 Federn, 2 Zahnscheiben) Bestellnummer: 263750
1. Keramik-Sockel vom Messeinsatz
2. Schrauben im Messumformer
Hülsen aus den Schraublöchern entfernen und
anschließend die Schrauben herausnehmen.
3. Neue Befestigungsschrauben
Befestigungslöcher des Messumformers einführen.
4. Gewölbte Zahnscheiben
auf die unten herausragenden Schraubengewinde
aufsetzen.
5. Spannungsversorgungskabel am Messumformer gemäß
Anschlussplan anschließen.
6. Messumformer im Gehäuse auf den Messeinsatz
aufsetzen und festschrauben.
HINWEIS
Beim Festschrauben werden die Zahnscheiben zwischen
dem Messeinsatz und dem Messumformer gerade gedrückt.
Erst dann halten sie auf den Befestigungsschrauben.
7.1.3

Montage auf der Hutschiene

Abb. 11
Mit der Montage auf einer Hutschiene kann der Messumformer
abgesetzt vom Sensor in ein den Umgebungsbedingungen
entsprechendes Gehäuse untergebracht werden.
3
entfernen.
2
entfernen. Dazu die
1
von oben in die
4
mit der Wölbung nach oben
A10103
