Montaj

Pos: 7 /Überschriften/1/M - O/Montage @ 10\mod_1140519732218_91801.doc @ 92118
3 Montaj
Pos: 8 /Montage/Temperatur/TTR200/Montage auf einer Hutschiene @ 15\mod_1195567921843_91801.doc @ 141761

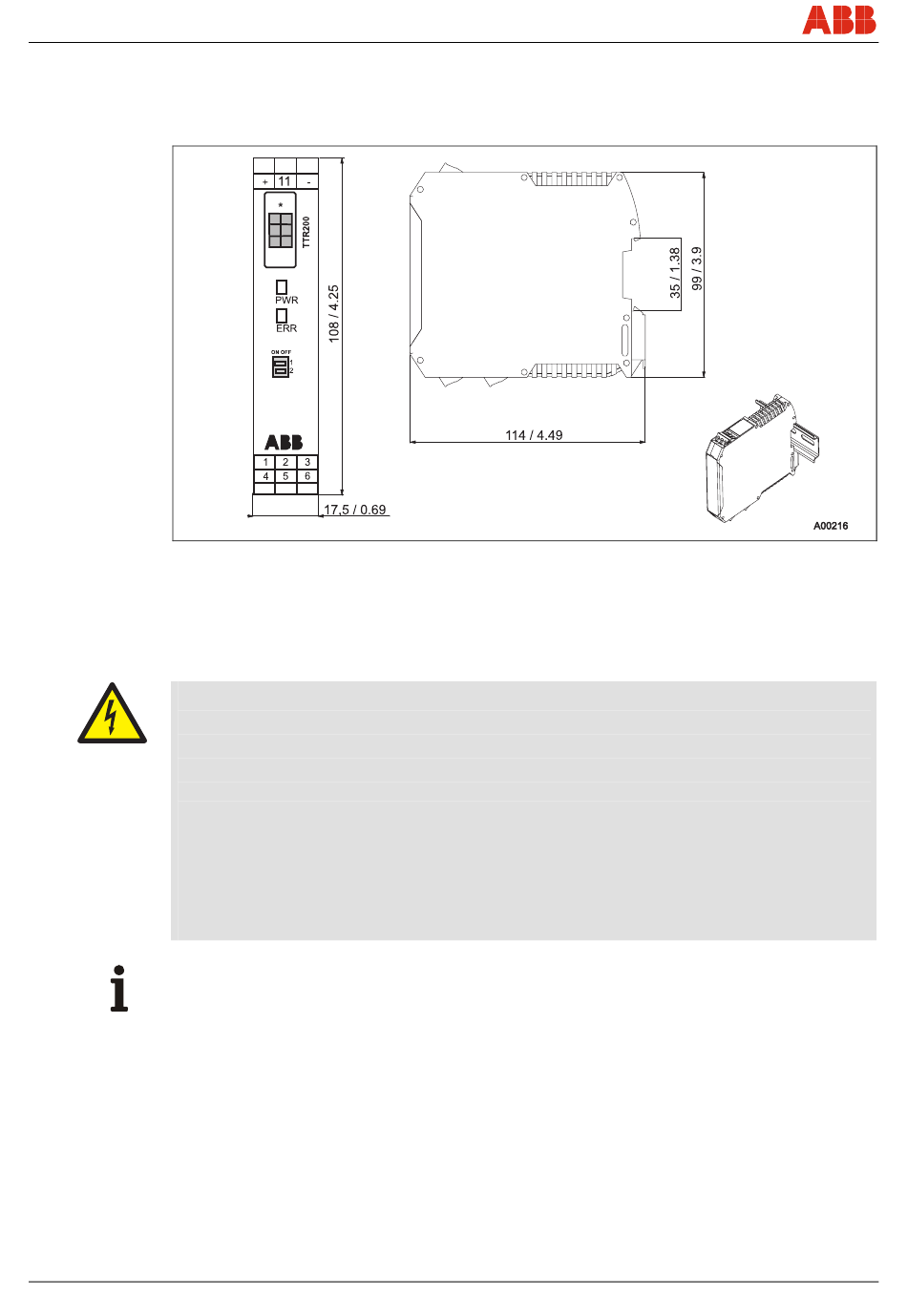

Montajul transductorului de măsură se realizează distanţat de senzor pe o şină de montaj de
35 mm cf. EN 60175.
Fig. 1
Pos: 9 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136766
Pos: 10 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136766
Pos: 11.1 /Überschriften/1/D - F/Elektrischer Anschluss @ 10\mod_1140620471687_91801.doc @ 92035
4 Conexiune electrică
Pos: 11.2 /Elektrischer Anschluss/Temperatur/Allgemein/Hinweise zum elektrischen Anschluss_neu @ 15\mod_1195568355703_91801.doc @ 141809
Avertisment - Pericol din cauza curentului electric!
La realizarea instalării electrice trebuie respectate prevederile aferente. Efectuaţi racordurile
numai după ce aparatul a fost scos de sub tensiune!
Deoarece transductorul de măsură nu prezintă elemente de deconectare, instalaţiile de
protecţie împotriva curenţilor de suprasarcină, protecţia împotriva trăsnetului şi posibilităţile de
separare a reţelei trebuie prevăzute la instalaţie.
Alimentarea cu energie şi semnalul sunt introduse în aceeaşi conductă şi se vor realiza ca şi
circuit electric SELV sau PELV conform normei (versiunea standard). În versiunea Ex trebuie
respectate directivele cf. normei Ex.
Trebuie verificat dacă alimentarea cu energie corespunde cu datele de pe plăcuţa de
identificare şi cu datele tehnice din capitolul "Date tehnice" respectiv în fişa de date.
Important
Firele cablului de semnal trebuie prevăzute cu huse de protecţie a capetelor de cabluri.
Şuruburile cu cap crestat ale bornelor de racordare pot fi strânse cu o şurubelniţă de mărimea
1 (3,5 mm).
Pos: 11.3 /======= Seitenumbruch ======== @ 9\mod_1126532365768_91801.doc @ 95434
6 - RO TTR200 CI/TTR200-X2
