4.1 Υλικό αγωγού
• Για το καλώδιο τάσης τροφοδοσίας πρέπει να χρησιμοποιηθεί στάνταρ υλικό αγωγού.
• Η μέγιστη διατομή κλώνου που μπορεί να συνδεθεί ανέρχεται στα 2,5 mm
ΕΠΙΣΗΜΑΝΣΗ - Ζημιά των εξαρτημάτων!
Η χρήση άκαμπτου υλικού αγωγού μπορεί να οδηγήσει σε μια θραύση καλωδίου.
Το καλώδιο σύνδεσης πρέπει να είναι εύκαμπτο.
Pos: 11.5 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136758
Pos: 11.6 /Überschriften/1.1/1-spaltig/A - C/Anschlussbelegung @ 16\mod_1199260233671_18081.doc @ 146865
4.2 Διάγραμμα κατάληψης συνδέσεων
Pos: 11.7 /Überschriften/1.1.1/1-spaltig/Versorgungs- / Sensoranschluss @ 16\mod_1199260387640_18081.doc @ 146888
4.2.1 Σύνδεση τροφοδοσίας / σύνδεση αισθητήρα
Pos: 11.8 /Elektrischer Anschluss/Temperatur/TTR200/Anschlussplan (BA) @ 18\mod_1203682458036_18081.doc @ 164673

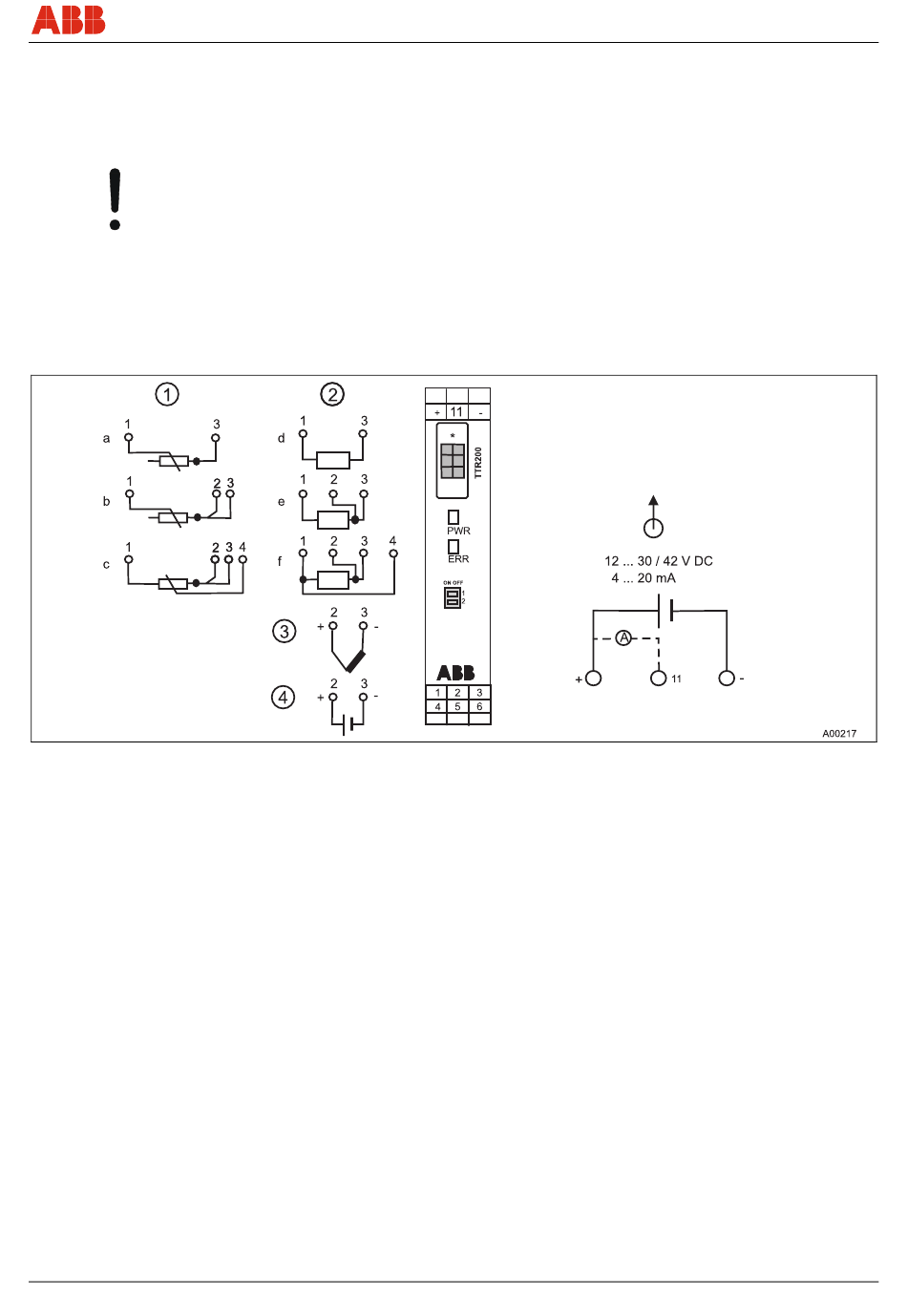

Εικ. 2: *(προγραμματισμένη τοπική θύρα διεπαφής διαμόρφωσης / χωρίς λειτουργία)
1 Ποτενσιόμετρο: 0 ... 500 Ω ή 0 ... 5000 Ω
a Ποτενσιόμετρο, ζεύξη 2 αγωγών
b Ποτενσιόμετρο, ζεύξη 3 αγωγών
c Ποτενσιόμετρο, ζεύξη 4 αγωγών
2 RTD Αισθητήρες αντίστασης (π.χ Pt100)
d RTD, ζεύξη 2 αγωγών
e RTD, ζεύξη 3 αγωγών
f RTD, ζεύξη 4 αγωγών
Pos: 11.9 /Elektrischer Anschluss/Temperatur/TTR200/Anmerkung zu Anschlussplan (CI) @ 18\mod_1205828231074_18081.doc @ 171027
Παρατήρηση
Ακροδέκτης 11: Μέτρηση του ρεύμα εξόδου 4 ... 20 mA χωρίς άνοιγμα / διακοπή του βρόχου του ρεύματος.
• PWR / πράσινη φωτοδίοδος: Ένδειξη της τάσης τροφοδοσίας
• ERR / κόκκινη φωτοδίοδος: Σηματοδότηση σφάλματος αισθητήρα, αγωγού αισθητήρα και σφάλματος συσκευής
• Διακόπτης Dip 1:
• Διακόπτης Dip 2:
Pos: 11.10 /======= Seitenumbruch ======== @ 0\mod_1126532365768_18081.doc @ 19209
CI/TTR200-X2
on -> υλισμικό προστασίας εγγραφής ενεργοποιημένο
χωρίς λειτουργία
3 Θερμικό στοιχείο
Ανάλογα με τον τύπο του αισθητήρα μπορούν να συνδεθούν διαφορετικά
υλικά αγωγού. Λόγω της ενσωματωμένης εσωτερικά θέσης σύγκρισης
μπορούν να συνδεθούν οι αγωγοί εξίσωσης της θερμοκρασίας
απευθείας.
4 Μέτρηση της τάσης
TTR200
Ηλεκτρική σύνδεση
2
.
EL - 7
