Standartinis naudojimas su HART funkcija

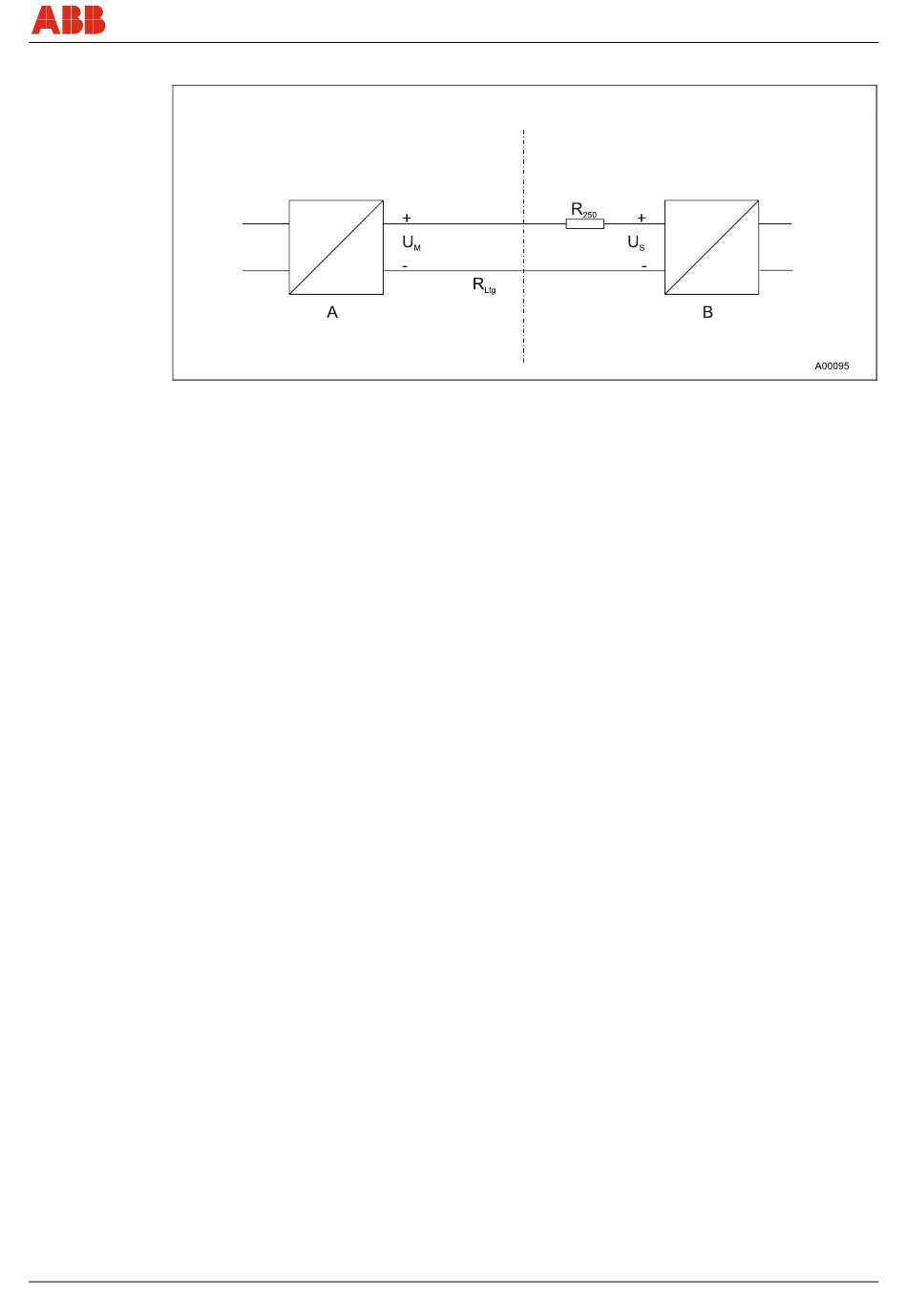

Pav. 4
A Matavimo keitiklis
Pridėjus varžą R
U
Mmin
Reikšmės:
U
Mmin
U
Smin
R :
Ltg
R :
250
Pos: 11.13 /======= Seitenumbruch ======== @ 0\mod_1126532365768_21600.doc @ 22728
CI/TTR200-X2
Laukas
padidėja mažiausioji maitinimo įtampa:
250
≤ U
+ 0,02A x (R
Smin Ltg
: Mažiausia darbinė matavimo keitiklio įtampa (žr. matavimo keitiklio techninius
duomenis)
: Mažiausia maitinimo srovės skyriklio / SPS įėjimo maitinimo įtampa
Linijos varža tarp matavimo keitiklio ir maitinimo srovės skyriklio
Varža HART funkcijai užtikrinti
B El. maitinimo skyriklis / SPS įėjimas su
+ R )
250
TTR200
Elektros srovės pajungimas
Valdymo punktas
tiekimu
LT - 9
