4.4.4 Zona 1 (20)
Execuţie transductor de măsură: II 2 G (1D) EEx [iaD] ib IIC T6
Zona 0, Zona 1,

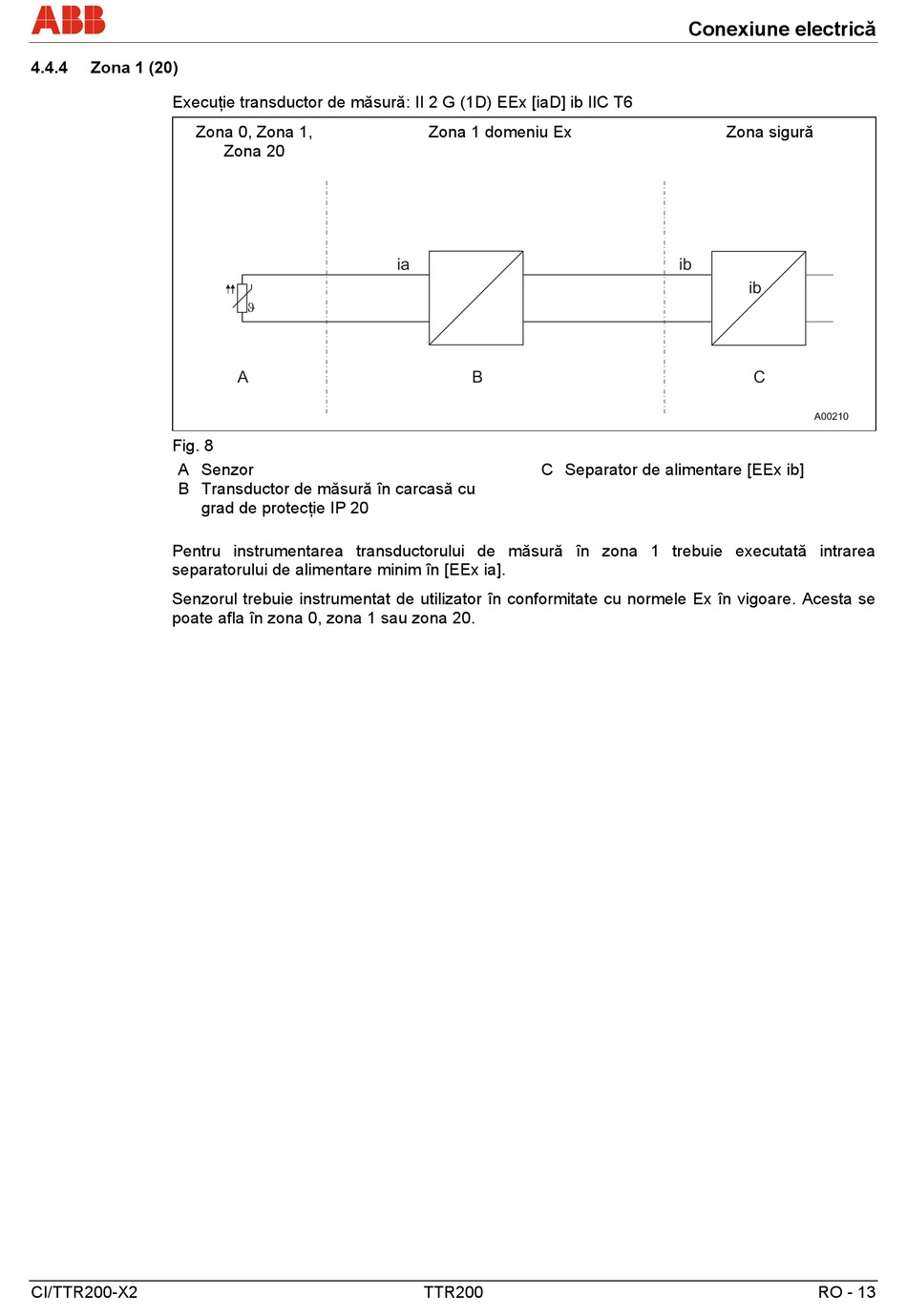

Fig. 8
A Senzor
B Transductor de măsură în carcasă cu
grad de protecţie IP 20
Pentru instrumentarea transductorului de măsură în zona 1 trebuie executată intrarea
separatorului de alimentare minim în [EEx ia].
Senzorul trebuie instrumentat de utilizator în conformitate cu normele Ex în vigoare. Acesta se
poate afla în zona 0, zona 1 sau zona 20.
CI/TTR200-X2
Zona 20
J
A
Zona 1 domeniu Ex
ia
B
C Separator de alimentare [EEx ib]
TTR200
Conexiune electrică
Zona sigură
ib
ib
C
A00210
RO - 13
