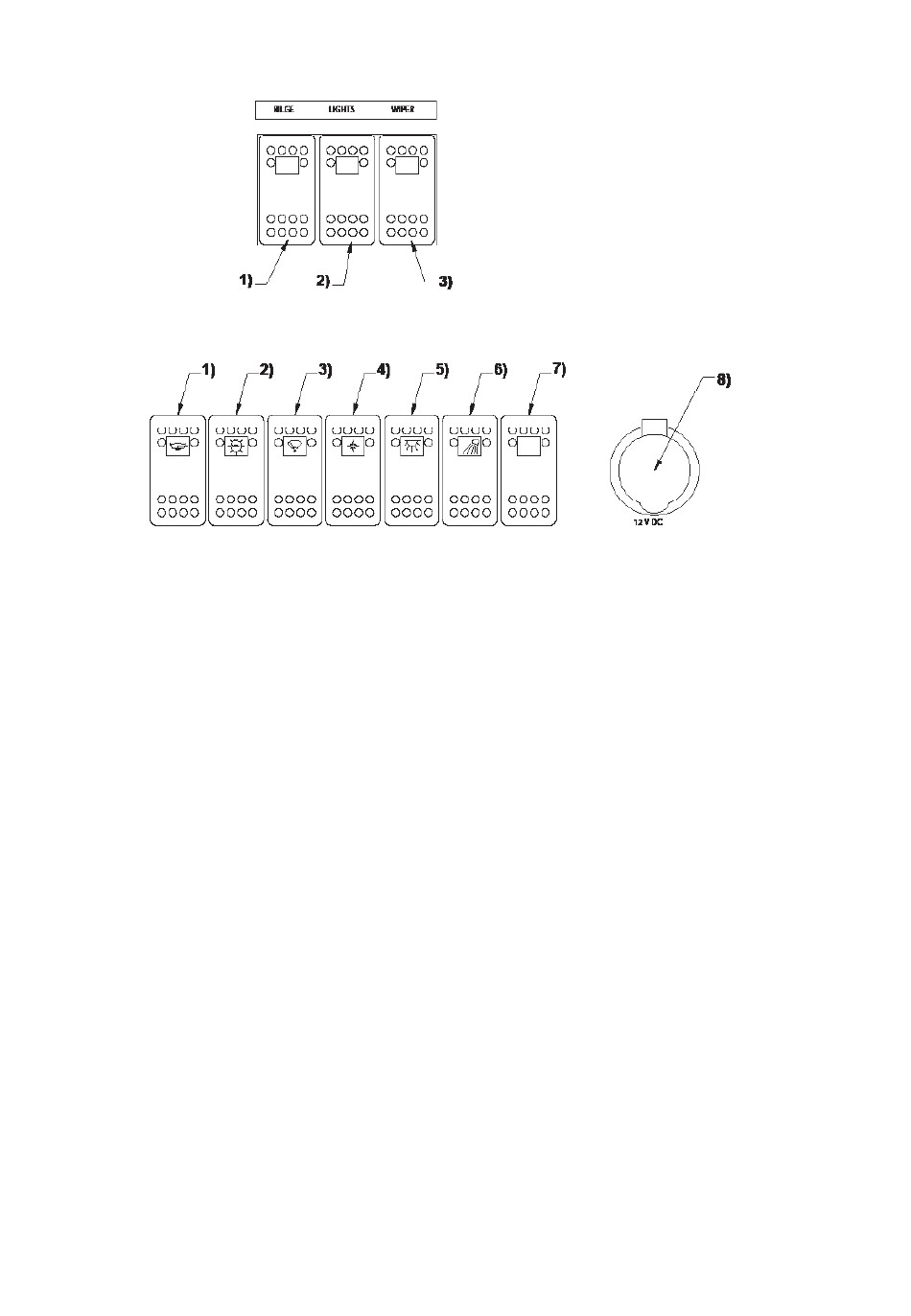

Plasseringen av kontroller og brytere for elektronisk utstyr er vist i figur 4:
Figure 4.
1) Bryter for lensepumpen 2) Bryter for navigasjonslys 3) Bryter for vindusvisker
4) Hovedbryter for navigasjonssystemet 5) Bryter for kabinlyset 6) Bryter for
dekksglass 7) Ekstrabryter og 8) Strømuttak (12 V)
Sikringene er plassert på en egen sikringstavle ved siden av batterihuset. Buster-
båter er utstyrt med automatiske sikringer som kan reaktiveres etter overbelastning
ved å slå bryteren tilbake til aktiv posisjon. Det elektriske systemet i alle Buster-
modeller har to ekstra kretser med sikringer (Ekstra 1 5 A og Ekstra 2 10 A) som
kan brukes til eventuelt tilbehør som installeres senere. Tilkoblingspunktene for de
ekstra kretsene er plassert bak koblingstavlen på styrekonsollen.
Buster-modellene Magnum Pro, Super Magnum og Magnum har en separat
strømforsyning på 20 A til navigasjonssystemet. Navigasjonskretsen har
en bryter på styrekonsollen som forhindrer at standby-strømforsyningen til
navigasjonssystemet tømmer batteriene. Strømforsyningen til navigasjonssystemet
er koblet til en separat sikringstavle med bladsikringer som fordeler strømmen til de
ulike enhetene.
Buster Magnum har en separat strømforsyning på 15 A til eventuelle trimror.
Strømledningen for denne kretsen er plassert bak styrekonsollen.
Ikke skift ut en eksisterende sikring med en sikring som er beregnet på mindre
strøm, og ikke installer elektriske komponenter som overskrider den oppgitte
nominelle strømstyrken for kretsen.
22 (34)
