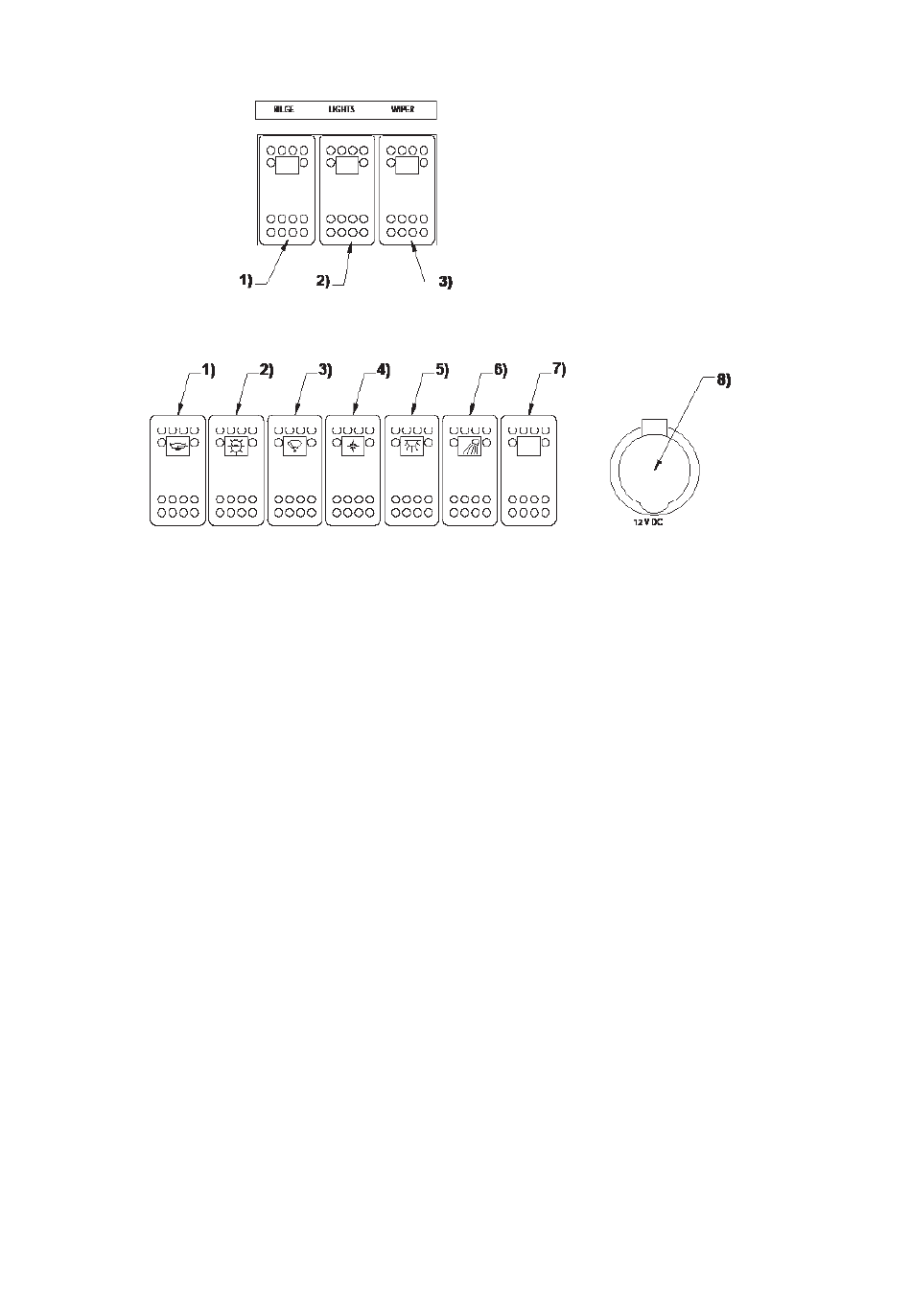

Kontroller och brytare för elektrisk utrustning är placerade såsom visas i bild 4:
Figure 4.
1) Länspumpens manöverbrytare 2) Brytare för lanternor 3) Vindrutetorkarens
manöverbrytare 4) Navigationssystemets huvudbrytare 5) Hyttlampans brytare
6) Däckslampans brytare 7) Extra/ej tilldelad brytare och 8) Eluttag (12 V)
Strömkretsarnas brytare är placerade i en särskild säkringspanel intill
batteriutrymmet. Buster-båtar är utrustade med automatiska överströmsskydd som
efter överbelastning åter kan aktiveras genom att aktuell brytare återförs till aktivt
läge. Elsystemen på alla Buster-modeller har två extra strömkretsar (Extra 1 5 A
och Extra 2 10 A) för extra tillbehör som senare kan installeras. Uttagen för de extra
strömkretsarna sitter bakom brytarpanelen på styrpulpeten.
Buster-modellerna Magnum Pro, Super Magnum och Magnum har separat
20 A strömförsörjning för navigeringssystemet. Navigeringsströmkretsen har
en brytare som är placerad i styrpulpeten för att förhindra att batterierna töms
av navigeringssystemet när det befinner sig i viloläge. Navigeringssystemets
strömförsörjning är ansluten till en separat säkringspanel med bladsäkringar som
fördelar strömmen till olika enheter.
Buster Magnum Pro har en separat 15 A strömförsörjning för ytterligare trimplan.
Strömförsörjningskabeln till den här strömkretsen är placerad bakom styrpulpeten.
Byt inte ut befintliga strömbrytare mot brytare som är dimensionerade för lägre
strömstyrka och installera inte elektriska komponenter som överskrider det
nominella amperevärde som är angivet för strömkretsen.
21 (34)
