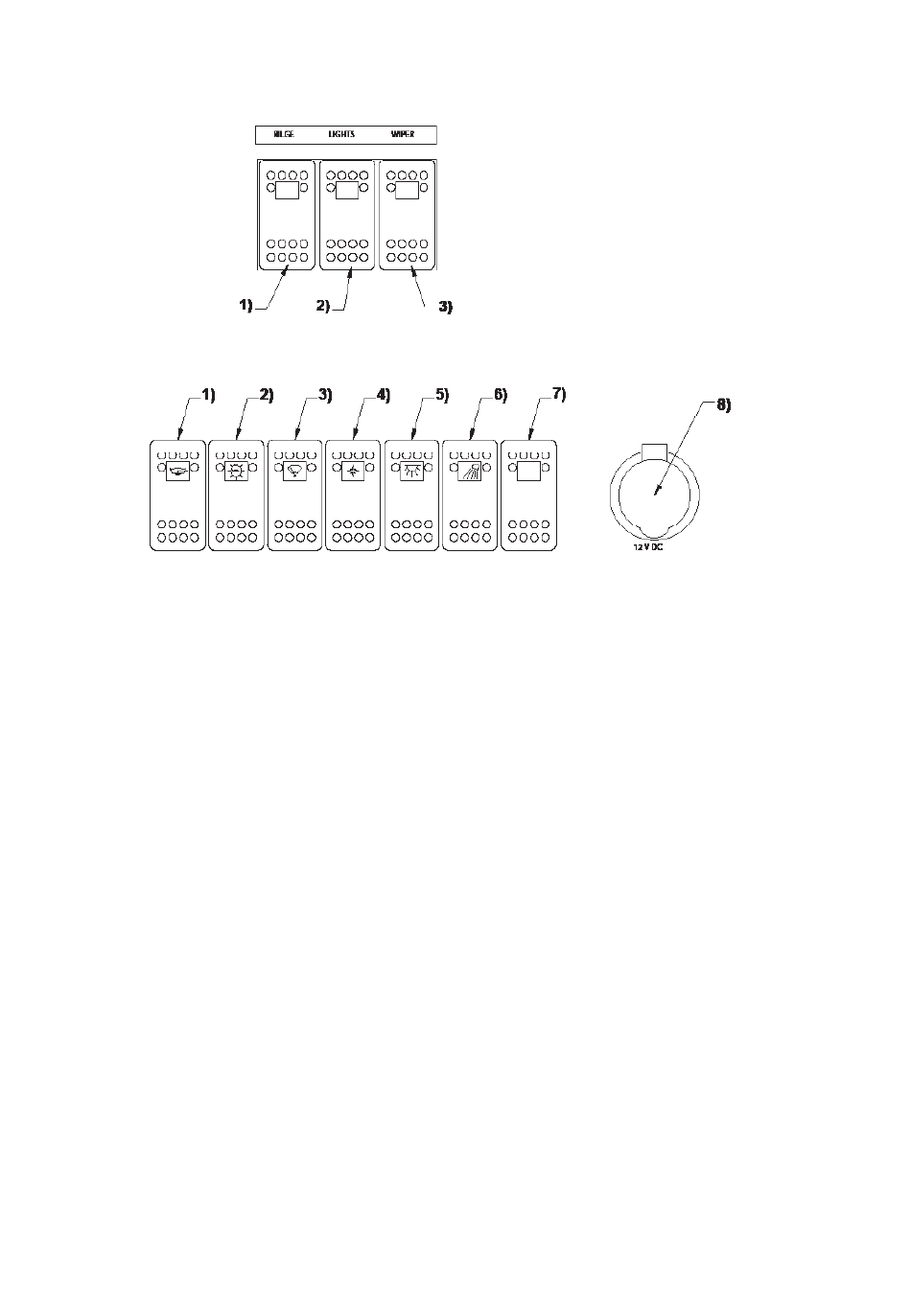

Die Bedienelemente und Schalter der elektronischen Ausrüstung sind wie in
Abbildung 4 gezeigt angeordnet:
Figure 4.
1) Bedienschalter Bilgepumpe 2) Schalter Fahrlichter 3) Bedienschalter
Scheibenwischer 4) Hauptschalter Navigationssystems 5) Schalter Kabinenlicht
6) Schalter Deckbeleuchtung 7) Zusätzlicher/unbelegter Schalter und
8) Steckdose (12 V)
Die Leitungsschutzschalter befinden sich in einem separaten Sicherungskasten
neben dem Batteriefach. Buster-Boote sind mit automatischen
Leitungsschutzschaltern ausgestattet, die nach einem Überlastfehler wieder
eingeschaltet werden können. Die Elektrik aller Buster-Modelle umfasst zwei
zusätzliche Stromkreise (Extra 1 5 A und Extra 2 10 A) für die Nachrüstung
optionalen Zubehörs. Die Anschlussklemmen der zusätzlichen Stromkreise
befinden sich hinter der Unterbrechertafel an der Steuerkonsole.
Die Buster-Modelle Magnum Pro, Super Magnum and Magnum besitzen eine
separate 20-A-Stromversorung für das Navigationssystem. Der Stromkreis des
Navigationssystems verfügt über einen Schalter an der Steuerkonsole, der
verhindert, dass das Navigationssystem im Standby-Modus Strom verbraucht und
die Batterien entleert. Die Stromversorgung des Navigationssystems ist mit einer
separaten Sicherungstafel mit Flachsicherungen verbunden, die den Strom an die
einzelnen Geräten verteilt.
Das Buster-Modell Magnum besitzt eine separate 15-A-Stromversorung für
optionale Trimmklappen. Das Stromversorgungskabel dieses Stromkreises befindet
sich hinter der Steuerkonsole.
Ersetzen Sie keinen der Schutzschalter durch Schalter mit einem niedrigeren
Bemessungsstrom. Installieren Sie außerdem keine elektrischen Komponenten,
die die angegebene Nennspannung des Stromkreises übersteigen.
24 (38)
