Элементы управления и переключатели электронного оборудования
расположены, как показано на рисунке 4.

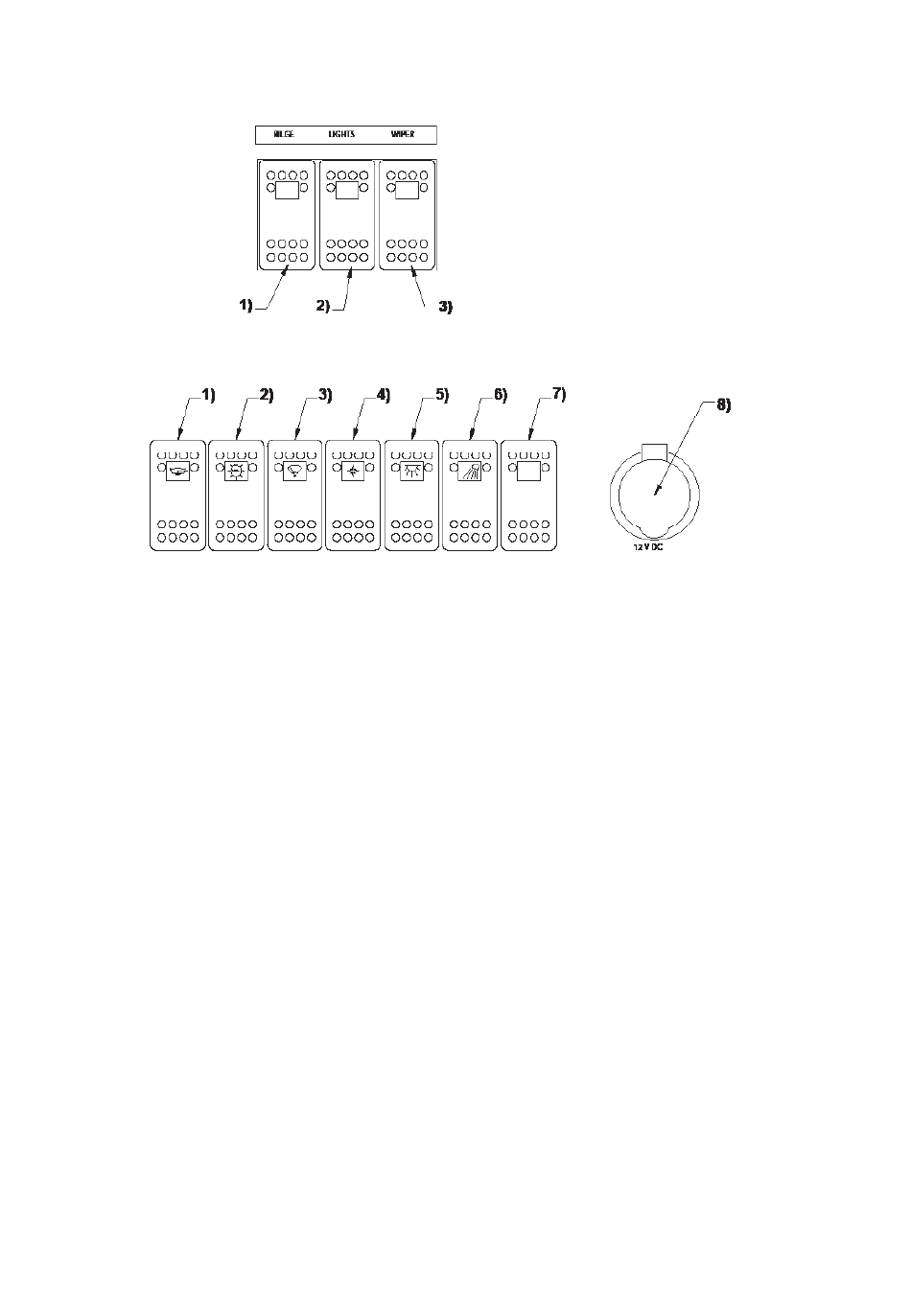

Figure 4. 1) Выключатель трюмного насоса 2) Выключатель ходовых огней 3)
Выключатель стеклоочистителя 4) Главный выключатель навигационной
системы 5) Переключатель света в каюте 6) Переключатель света на
палубе 7) Дополнительный/неназначенный переключатель и 8) Розетка (12 В)
Прерыватели тока расположены на отдельной панели предохранителей
рядом с аккумуляторным отсеком. Катера Buster оснащены автоматическими
прерывателями тока, которые могут быть повторно активированы
после перегрузки переключением выключателя в активное положение.
Электрические системы всех моделей Buster оснащены двумя
дополнительными цепями с прерывателями тока (1 дополнительный на 5 А
и 2 дополнительных на 10 А) для дополнительных компонентов, которые могут
быть установлены позже. Зажимы дополнительных цепей находятся за щитом
управления на пульте рулевого управления.
Модели Magnum Pro, Super Magnum и Magnum катеров Buster оснащены
отдельным источником питания на 20 А для навигационной системы. Цепь
навигации содержит переключатель, который расположен на пульте рулевого
управления, для предотвращения потребления питания навигационной
системой в режиме ожидания и разрядки аккумуляторов. Источник питания
навигационной системы подключен к отдельной панели предохранителей
с плоскими предохранителями, которая распределяет питание на различные
блоки.
Модель Magnum катеров Buster оснащена отдельным источником питания
на 15 А для дополнительных триммеров. Кабель источника питания этой цепи
находится за пультом рулевого управления.
Не заменяйте существующие прерыватели тока прерывателями,
предназначенными для слабого тока, и не устанавливайте электрические
компоненты, которые превышают номинальный ток цепи.
