RAM CC600 Technische Beschreibung Seite 7

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

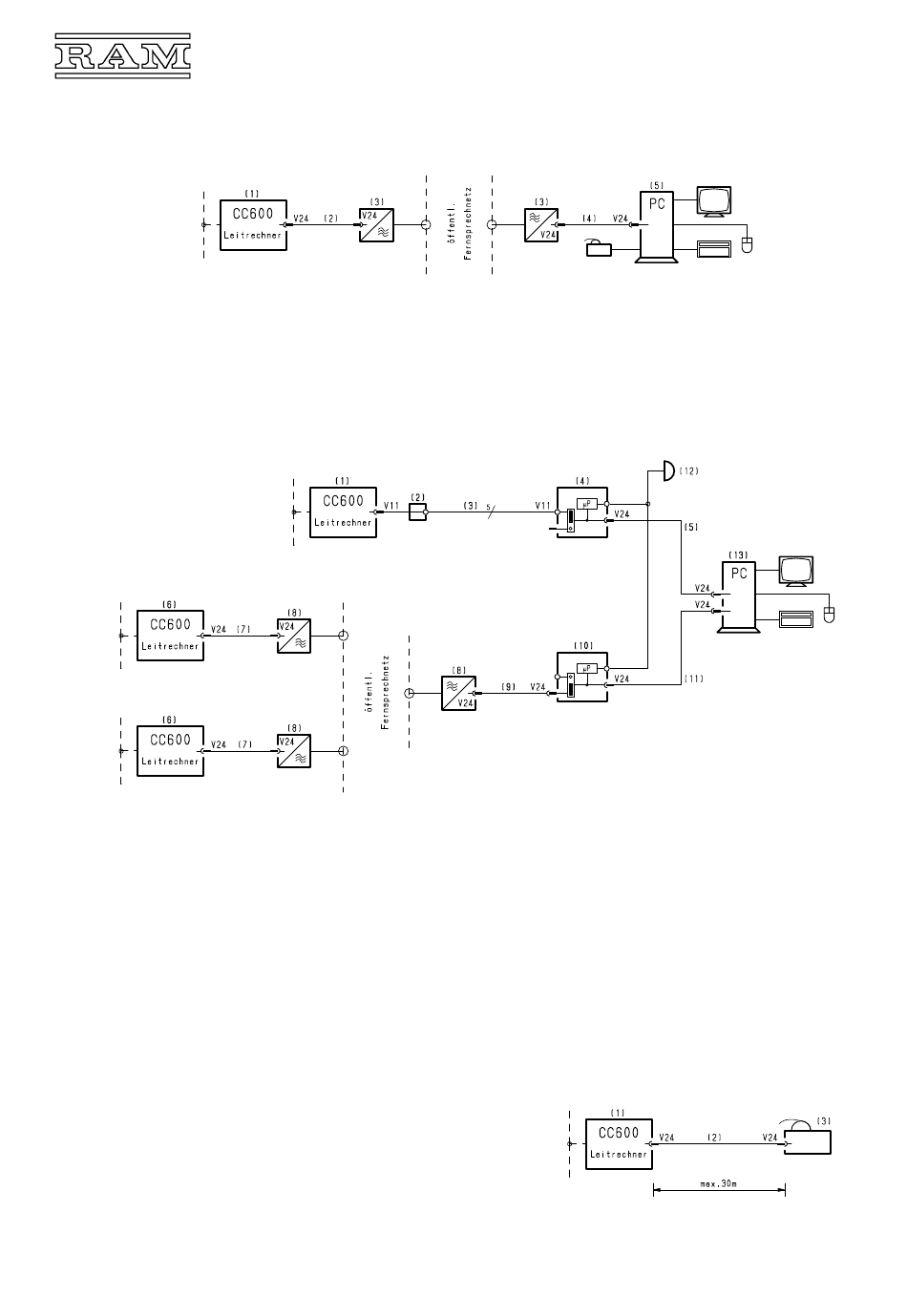

- Personalcomputer mit Daten-Fernübertragung (Abb. 3.3)
Für die Kommunikation über das öffentliche Fernsprechnetz sind Modems erforderlich.
(1) Klimacomputer CC600
mit Schnittstellenkarte
(2) Modem-Anschlusskabel
- Personalcomputer mit Direkt- und Modemverbindung (Abb. 3.4)
Das Beispiel zeigt den prinzipiellen Aufbau zur Bedienung und Überwachung einer lokalen Computeranlage, z. B. über V11-Direktverbindung,
sowie mehrerer entfernter Anlagen über Modems. Ferner ist in die Datenleitung zum PC jeweils ein sogen. PC-Alarmmodul eingefügt, das an-
kommende Störmeldungen, wenn der PC gerade anderweitig belegt oder abgeschaltet ist, völlig selbstständig entgegennimmt und über den
Wecker akustisch meldet.
Lokale Computeranlage:
(1) Klimacomputer CC600
mit Schnittstellenkarte
(2) V11-Klemmblock
(3) Datenleitung
(4) PC-Alarmmodul
(5) V24-Anschlusskabel
Entfernte Computeranlage(n):
(6) Klimacomputer CC600
mit Schnittstellenkarte
Protokolldrucker
Insbesondere für die Protokollierung der in der Computeranlage anfallenden Störmeldungen, aber auch um Änderungs- und Werteprotokolle
sowie Histogramme festzuhalten, kann direkt an den Klimacomputer ein Drucker angeschlossen werden. Der Drucker benötigt hierfür eine V24-
Schnittstelle und sollte zweckmäßigerweise Endlospapier verarbeiten.
(1) Klimacomputer CC600
mit Schnittstellenkarte
(2) Drucker-Anschlusskabel
(3) Protokolldrucker
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
610.100 / 610.200
610.540 (610.545)
620.155
610.100 / 610.200
610.545
610.645
(J-Y(St)Y 3x2x0,8)
620.245
620.050 / 620.051
610.100 / 610.200
610.540 (610.545)
610.100 / 610.200
610.540 (610.545)
610.425
–
Systembeschreibung
(3) Modem
(4) V24-Anschlusskabel
(5) Personalcomputer
(7) Modem-Anschlusskabel
(8) Modems
(9) V24-Anschlusskabel
(10) PC-Alarmmodul
(11) V24-Anschlusskabel
Gemeinsame Alarmmeldung und Bedienung
(12) Wecker mit Quittierung
(13) Personalcomputer
mit Programm WinTerm/VisuRAM
–
620.050 / 620.051
–
620.155
–
620.050
620.245
620.050 / 620.051
750.091
–
620.380 / 620.570
