RAM CC600 Technische Beschreibung Seite 28

Außenanschluss
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

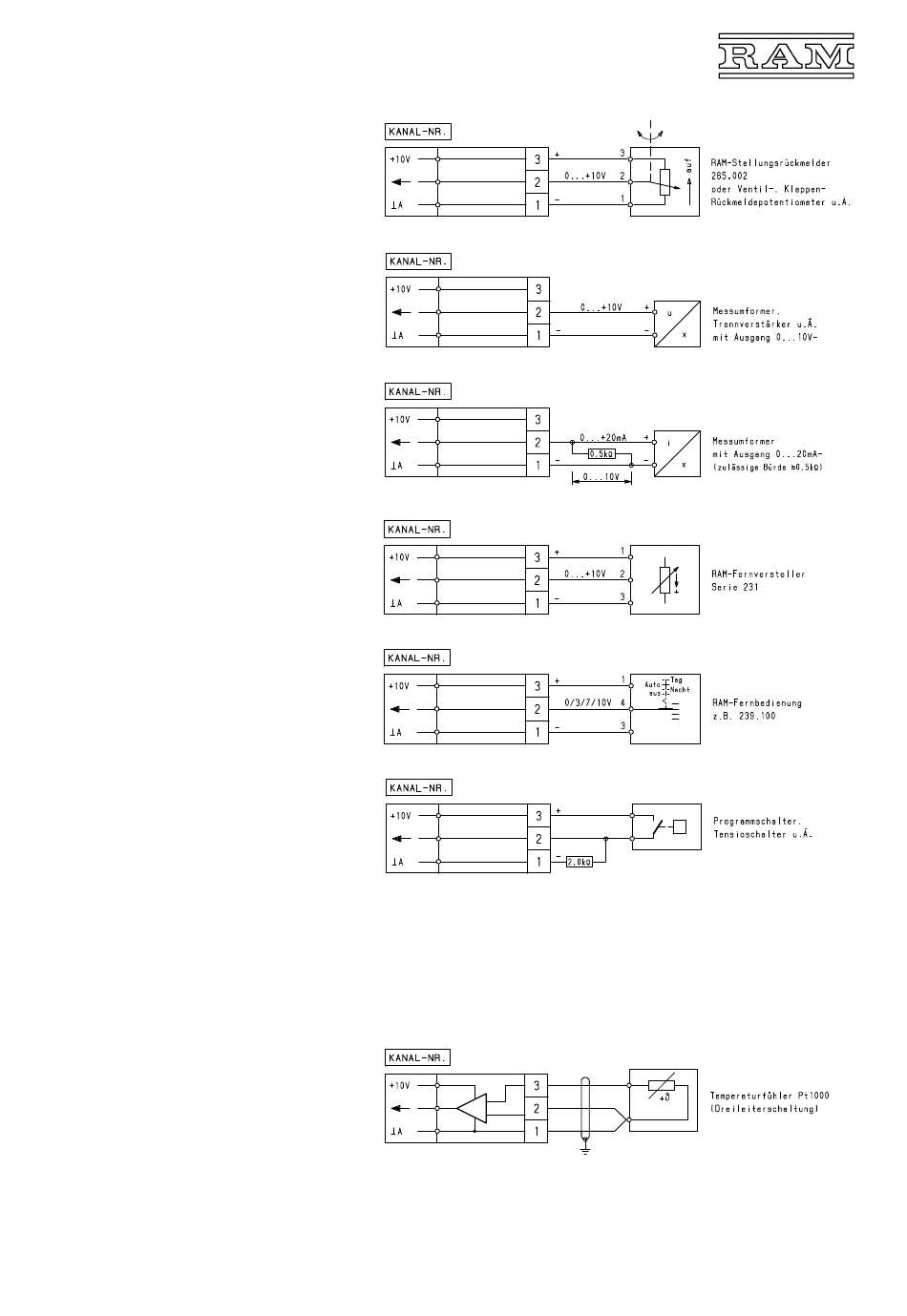

Stellungsrückmelder (Abb. 12.6)
Der Potentiometerwiderstand darf 1kΩ bis ~20kΩ be-
tragen.
Gleichspannungssignal 0...10V (Abb. 12.7)
Der Eingangswiderstand des Analogeingangs beträgt
1MΩ.
Das Schema gilt auch für die RAM-Messumformer und
Trennverstärker der Serie 247. Näheres ist dem zuge-
hörigen Datenblatt zu entnehmen.
Gleichstromsignal 0(4)...20mA (Abb. 12.8)
Der 0,5kΩ-Widerstand ist getrennt zu bestellen:
Type 600.478/0,5k, Farbkennzeichnung = grün.
Fernversteller (Abb. 12.9)
zur externen Sollwerteinstellung oder -korrektur.
Das Schema gilt auch für den Sollwerteinsteller aller
RAM-Fernbedienungen der Serie 239. Näheres ist dem
zugehörigen Datenblatt zu entnehmen.
Programmschalter (Abb. 12.10)
zur externen Programmvorwahl.
Das Schema gilt für den Programmschalter aller RAM-
Fernbedienungen der Serie 239. Näheres ist dem zu-
gehörigen Datenblatt zu entnehmen.
Potentialfreier Kontakt (Abb. 12.11)
zur Eingabe des Befehls Aus-Ein o. Ä. über einen Ana-
logeingang.
Kontaktbelastung 10V/max. 5mA.
Um das Eingangssignal bei geöffnetem Kontakt zu de-
finieren, ist ein 2kΩ-Widerstand erforderlich:
Type 600.478/2k, Farbkennzeichnung = rot.
Analogeingänge
mit Eingangsmodul (Messumformer)
Es werden geschirmte Leitungen empfohlen.
Für den betreffenden Kanal sind Modulklemmen zum Aufstecken des Eingangsmoduls erforderlich. Falls nicht vorgesehen, sind die Klemmen
bauseits auszuwechseln.
Temperaturfühler Pt1000 (Abb. 12.12)
Für Fühler mit Platin-Messwiderstand ist ein Messum-
former erforderlich.
Lieferbare Messumformer:
Type 600.471 Messbereich –30...+70°C
600.473
600.474
600.475
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
28
0...150°C
0...400°C
Näheres zur Dreileiterschaltung: siehe „Zubehör, Eingangsmodule analog ...,
–50...+250°C
Beschreibung".
