Led-Anzeigen; Steckerbelegung - RAM CC600 Technische Beschreibung

Prozessorkarte
610.510
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Montage
Nach dem Einsetzen des EPROMs ist die Prozessorkarte zweckmäßigerweise unmittelbar neben dem Netzeinschub in das Computergehäuse
einzustecken und lose anzuschrauben. Wenn alle Steckkarten – einschließlich eventuell benötigter Blind-Frontplatten – bestückt sind, müssen
die Schrauben festgezogen werden, damit die Abschirmung voll wirksam wird. Danach können, soweit benötigt, der Daten-Klemmblock und das
LCD-Terminal (bzw. der Terminal-Klemmblock) angesteckt und in die Kartengriffe eingehakt werden.

LED-Anzeigen

Bei intakter Stromversorgung der Prozessorkarte leuchtet zumindest eine der
beiden LEDs – normalerweise die grüne LED „Betrieb".
„Alarm" „Betrieb"
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
aus leuchtet Betriebszustand:
- Prozessor läuft ordnungsgemäß und
- ggf. vorhandene Störmeldungen sind quittiert
leuchtet leuchtet eine Störmeldung hoher Dringlichkeit liegt vor:
- Störmeldung Priorität 2 aus der Anlage oder
- Systemstörung des Klimacomputers
leuchtet blinkt Prozessor läuft nicht an:
- Watchdog spricht laufend an wegen
- Defekt auf Prozessorkarte oder Programmfehler
leuchtet aus eine der Spannungen ist zu niedrig oder fehlt:
- Überlastung durch LCD-Terminal (+12V),
- Sekundärsicherung hat ausgelöst (+12V),
- Überlastung an einem Analogkanal (+10V) oder
- Überlastung durch einen Bauteildefekt (+5V)
Init-Taste
Das Drücken dieser Taste bewirkt
- ein Löschen des gesamten RAM-Speichers und
- Initialisieren aller Einstellwerte mit der Werkseinstellung,
- das Rücksetzen aller Verzögerungszeiten und Störmelde-Quittierungen.
Bei vernetzten Computern löst die Taste im Leitrechner (A0) auch das „Ankop-
peln" der übrigen Computer (Unterstationen A1, A2 usw.) aus.
Um insbesondere ein versehentliches Löschen der bereits durch den Betreiber
vorgenommenen Einstellung zu verhindern, kann die Taste nur mit einem spit-
zen Gegenstand, beispielsweise einem kleinen Schraubendreher, betätigt wer-
den.
Zubehör
Bei Bedarf:
Daten-Klemmblock
Terminal-Anschlusskabel
Terminal-Klemmblock
LCD-Einbauterminal
LCD-Tischterminal
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
12
Bedeutung der Anzeige
Type 610.610
Type 610.412

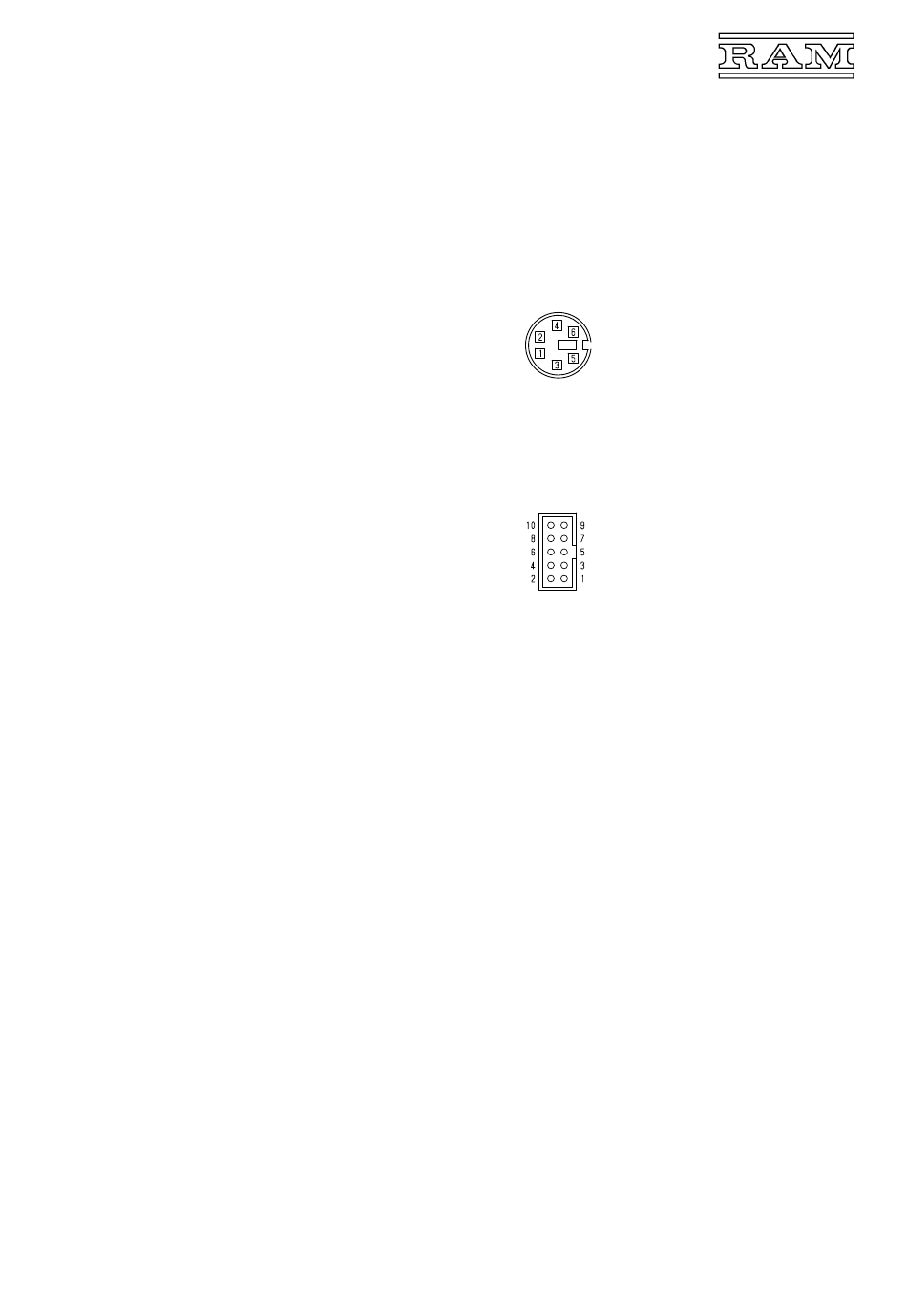

Steckerbelegung

- Schnittstelle „Terminal"
Signal zum Klimacomputer
⇐
⇒ Signal zum Terminal
– /+ Polarität der zwischen A–B im Ruhezustand an-
liegenden Signalspannung
- Schnittstelle „Daten"
Technische Daten hierzu: siehe Abschnitt „Zubehör".
610.415
610.615
Technische Daten hierzu: siehe Datenblatt 610.412
620.102
RAM GmbH Mess- und Regeltechnik, Herrsching
6-polige Mini-DIN-Buchse
Buchse 1 – (Gnd)
2 +12V
3 RB + ⇐
4 RA – ⇐
5 TB + ⇒
6 TA – ⇒
Stiftleiste nach DIN 41651
Stift 2 + 4 A
7 + 9 B
übrige Schirm
bzw. Datenblatt 620.102
