• Grundgerät für Feuchte-Sequenzregelungen
• Min- oder Max-Feuchtebegrenzung (umschaltbar)
• Ansteuerung von maximal 6 Ausgangsstufen nach Bedarf
• Sollwertbereich für Haupt- und Begrenzungsfunktion 0...100% rF
In Verbindung mit Ausgangsstufen zur mehrstufigen Regelung der Luftfeuchte
mit Min- oder Maxbegrenzung, insbesondere zur Raumfeuchteregelung in
Lüftungs- und Klimaanlagen mit Maximalbegrenzung der Zuluftfeuchte.
Beschreibung
Der Sequenzregler enthält Haupt- und Begrenzungsbrücke und die Stromver-
sorgung für vier bis sechs Ausgangsstufen - je nach Stromaufnahme, Gesamt-
belastung des Sequenzreglers max. 300mA.
In der Hauptbrücke wird der Istwert der Luftfeuchte mit dem eingestellten Soll-
wert verglichen. Das verstärkte Brückensignal steuert die einzelnen Ausgänge,
entsprechend der an den Ausgangsstufen eingestellten Funktionsfolge, in Se-
quenz an.
Der Begrenzungsfühler wirkt wahlweise als Minimal- oder Maximalbegrenzung.
Im Begrenzungsfall bestimmt er allein das Ausgangssignal des Sequenzreglers
(absolute Begrenzung).

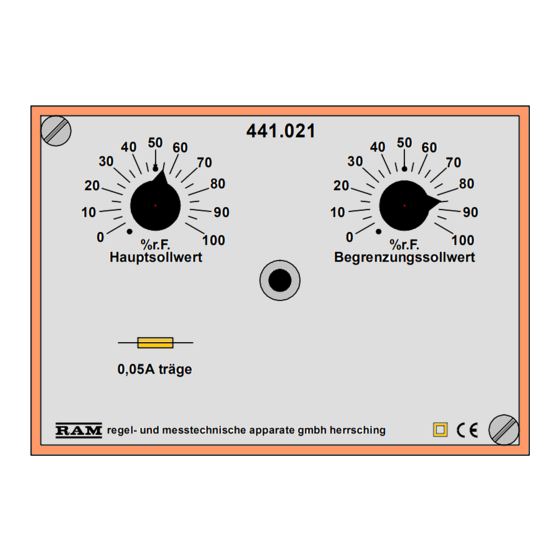

An der Gerätefront befinden sich Einsteller für Haupt- und Begrenzungssollwert
und eine LED zur Betriebsanzeige. Der Schalter zur Einstellung der Be-
grenzungsfunktion Min-Max sowie die Netzsicherung sind bei abgezogenem
Regler von der Geräteunterseite zugänglich.
An den Sequenzregler sind ein Fernversteller für den Hauptsollwert und Anzei-
gegeräte zur Feuchteanzeige anschließbar. Über den Fernverstellereingang
kann der Sollwert auch in Abhängigkeit einer Stör- oder Führungsgröße ver-
schoben werden.
Einstellung

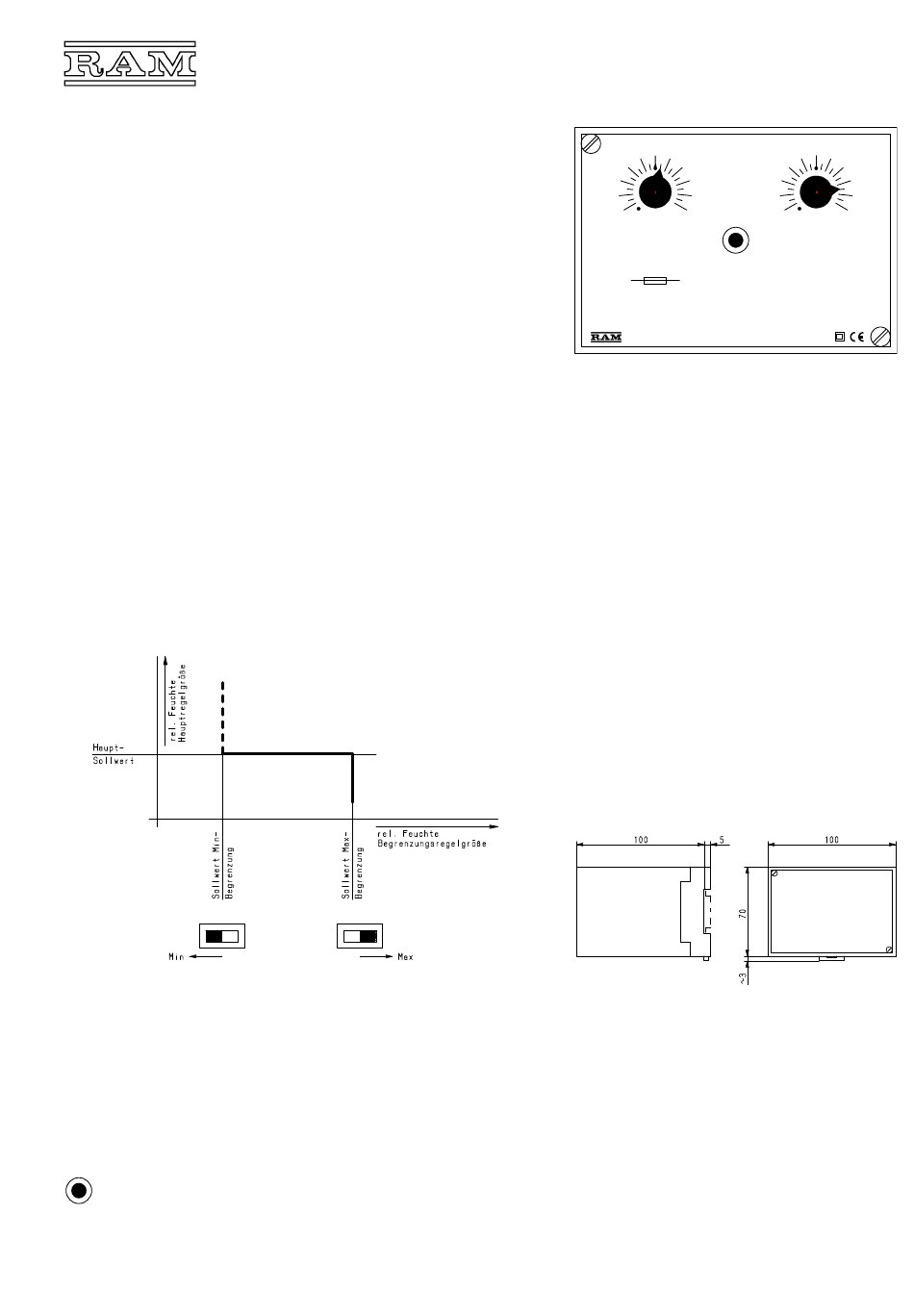

Das Diagramm veranschaulicht die Bedeutung der beiden Einstellknöpfe sowie
des Schiebeschalters "Begrenzung" im Geräteinnern:
Min - Max ... Funktion als Minimal- bzw. Maximalbegrenzung,
Aus
... Begrenzungsfunktion ausgeschaltet.
Bei Anschluss eines Sollwertfernverstellers ist der Hauptsollwert des Sequenz-
reglers auf Marke (50% rF) zu stellen!
Die Justierpunkte der einzelnen Ausgänge bezogen auf den Sequenzregler-
sollwert werden an den Ausgangsstufen eingestellt.
LED-Anzeige
Betriebsanzeige, leuchtet bei intakter Stromversorgung.
Mögliche Fehlerursachen: Netzspannung fehlt, Netzsicherung
im Regler defekt, Überlastung der Stromversorgung.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
09.01.03
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Sequenzregler
441.021
50
40
60
30
70
80
20
10
90
0
100
%r.F.
Hauptsollwert
0,05A träge
regel- und messtechnische apparate gmbh herrsching
Ausschreibungstext
RAM-Sequenzregler Type 441.021.
Elektronisches Grundgerät für mehrstufige Feuchtere-
gelung in Verbindung mit Ausgangsstufen. Mit Min-
oder Maxbegrenzung und Anschluss für Fernversteller
und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Sollwertbereiche 0...100% rF.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss
230V±10%, 50/60Hz, ca. 8VA
Umgebungstemperatur 0...60°C
Schutzart
IP 40, schutzisoliert
Gewicht
780g
Einstellbereiche
- Hauptsollwert
0...100% rF
- Begrenzungssollwert
0...100% rF
Ausgang
±5V/±12V, max. 300mA
- Stromversorgung
- Steuersignal
15mV/% rF
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Type
999.401 erforderlich.
Die einzelnen Module einer Sequenzregelung sind in
unmittelbarer Nähe, vorzugsweise nebeneinander auf-
zubauen. Hierfür liegen den Ausgangsstufen vorkon-
fektionierte Drähte zur Querverbindung bei.
441.021
