Betrieb des Stellungsreglers

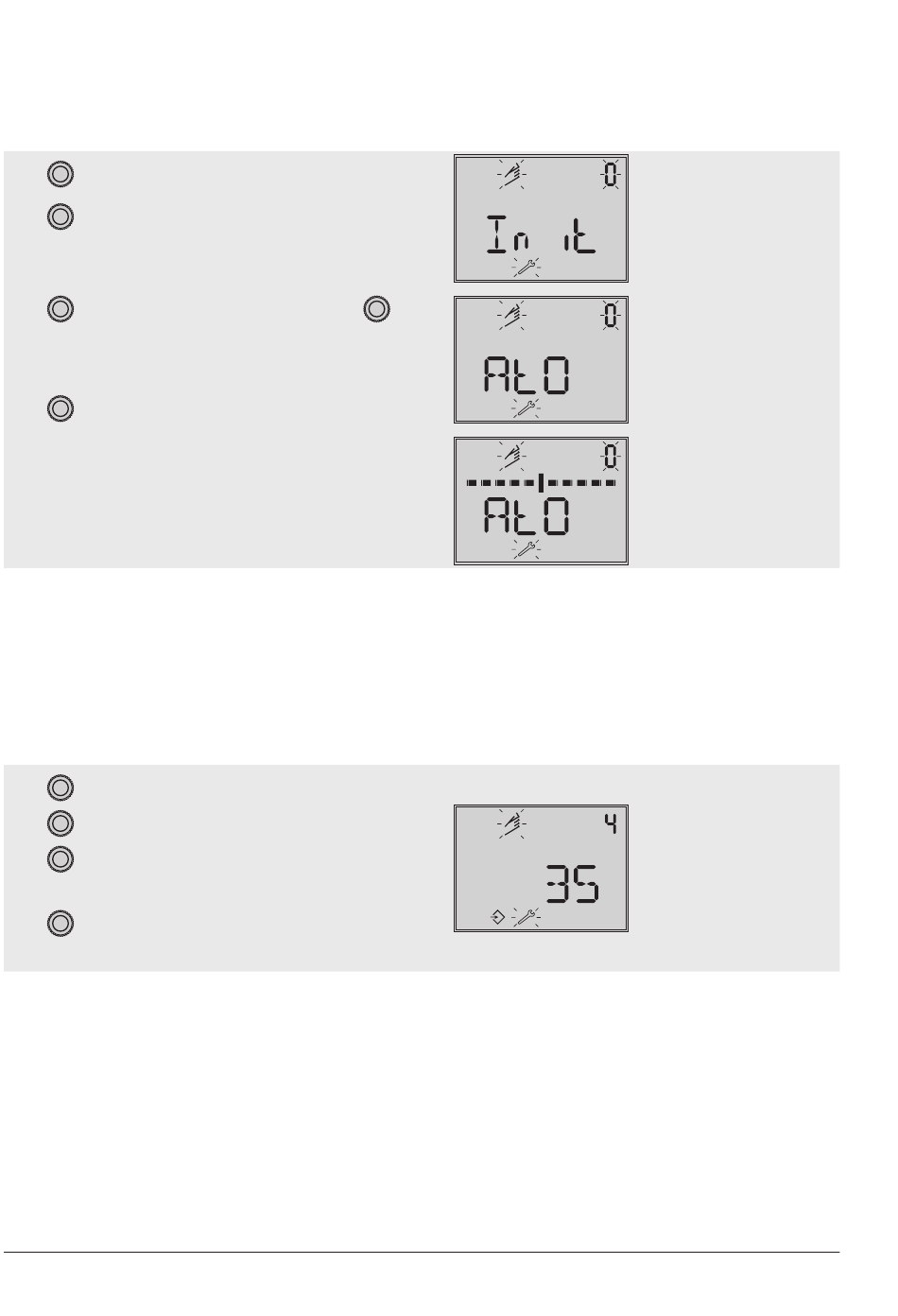

Initialisierungslauf starten:
1. drehen, bis Code 0 erscheint.
2. drücken, Codezahl 0 blinkt.
3. drehen, bis Init erscheint, dann
cken. Es wird die eingestellte Sicherheits-
stellung AtO oder AtC angezeigt.
4. 6 Sekunden lang drücken, Bargraph
geht schrittweise zurück, bis der Initialisie-
rungslauf beginnt.
Der Nennhub/-winkel wird nach der Initialisierung in % angezeigt, Code 5 (Nennbereich)
bleibt gesperrt. Die Parameter Hub/Drehwinkelbereich Anfang und Ende (Code 8 und 9)
werden ebenfalls in % angezeigt und können nur in % verändert werden.
Für die Anzeige in mm/° muss die Stiftposition (Code 4) eingegeben werden.
Stiftposition eingeben:
1. drehen, bis Code 4 erscheint.
2. drücken, Codezahl 4 blinkt.
3. drehen, um die Stiftposition am Hebel
gemäß Anbau einzustellen.
4. drücken, um zu bestätigen. Die Anzei-
ge des Nennbereichs erfolgt in mm/°.
7.5.2

Initialisierung auf Nennbereich NOM

Der wirksame Ventilhub kann durch den kalibrierten Aufnehmer sehr genau vorgegeben
werden. Der Stellungsregler testet beim Initialisierungsvorgang, ob das Stellventil in der Lage
ist, den angegebenen Nennbereich (Hub oder Winkel) kollisionsfrei zu durchfahren. Ist dies
der Fall, wird der angegebene Nennbereich mit den Grenzen Hub/Drehwinkelbereich An-
fang und Ende (Codes 8 und 9) als Arbeitsbereich übernommen.
66
drü-
Initialisierungsmenü
Anzeige der Sicher-
heitsstellung
Bargraph geht schritt-
weise zurück, bis die In-
itialisierung beginnt
Stiftposition
mm
Standard: No
EB 8387-3
