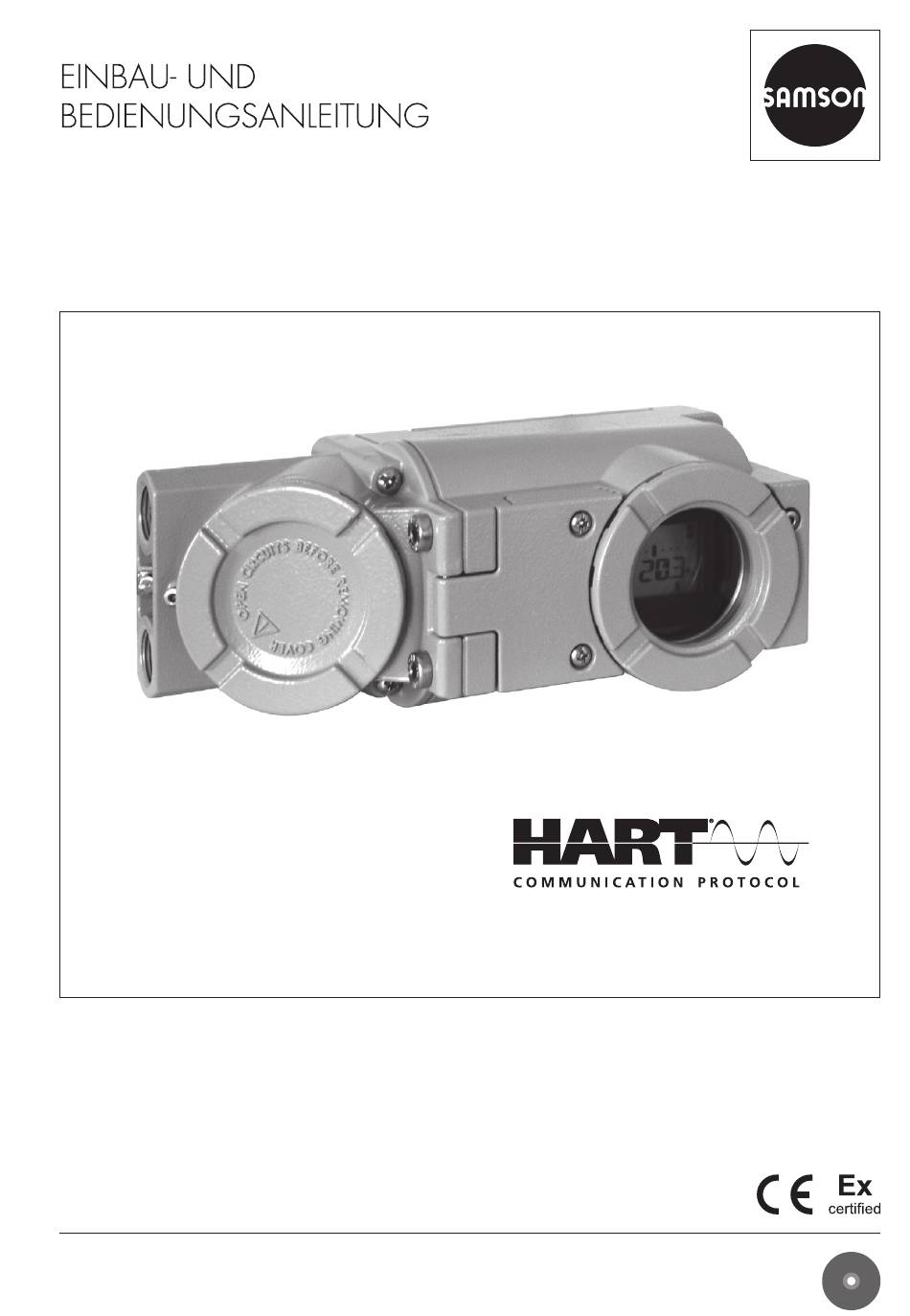

EB 8387-3
Originalanleitung

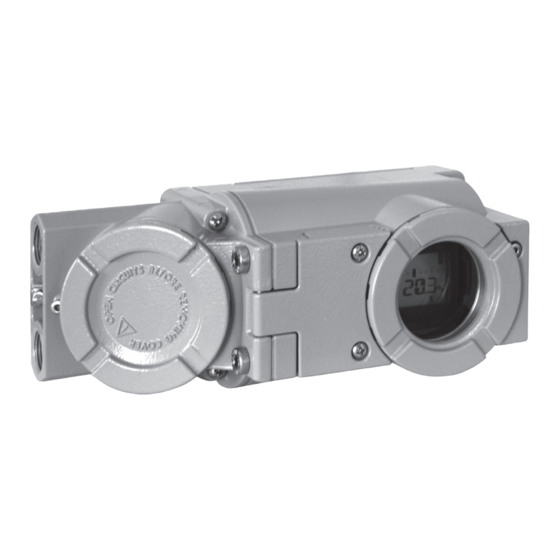

Elektropneumatischer Ex-d-Stellungsregler Typ 3731-3
mit HART
-Kommunikation
®
Firmwareversion 1.61
Ausgabe Mai 2017
EB + CD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 3731-3

Inhaltszusammenfassung für Samson 3731-3

  • Seite 1 EB 8387-3 Originalanleitung Elektropneumatischer Ex-d-Stellungsregler Typ 3731-3 mit HART -Kommunikation ® Firmwareversion 1.61 Ausgabe Mai 2017 EB + CD...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Schutzmaßnahmen ...........6 Hinweise zu möglichen schweren Personenschäden ..........9 Hinweise zu möglichen Personenschäden ............9 Hinweise zu möglichen Sachschäden .............10 Kennzeichnungen am Gerät .................11 Typenschild ....................11 Artikelcode ....................12 Firmwareversionen ..................14 Aufbau und Wirkungsweise .................16 Zusatzausstattung ..................18 Kommunikation ....................19 3.2.1 Konfiguration mit TROVIS-VIEW ..............19 Zubehör ......................20 Hubtabellen ....................23...
  • Seite 4 Inhalt 5.11 Elektrische Anschlüsse ..................49 5.11.1 Elektrische Hilfsenergie anschließen ...............51 5.11.2 Verbindungsaufbau ..................51 Bedienelemente und Anzeigen ..............54 Dreh-/Druckknopf ..................54 Serial Interface ....................54 Anzeige ......................55 HART -Kommunikation .................57 ® 6.4.1 Dynamische HART -Variablen...............57 ® Betrieb des Stellungsreglers .................59 Anzeige anpassen ..................59 Stelldruck begrenzen ..................60 Arbeitsbereich des Stellungsreglers überprüfen ..........61 Sicherheitsstellung festlegen ................62...
  • Seite 5 Anhang ......................87 12.1 Service ......................87 12.2 Codeliste .....................88 12.3 Fehlercodes ....................98 12.4 Kennlinienauswahl ..................105 Info Die Funktion der Ventildiagnose EXPERTplus wird in der Bedienungsanleitung u EB 8389 beschrieben. Die EB 8389 liegt auf der beiliegenden CD-ROM und im Internet unter www.samson.de ab. EB 8387-3...

  • Seite 6: Sicherheitshinweise Und Schutzmaßnahmen

    Kenntnisse und Erfahrungen sowie der Kenntnis der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können. Für den Umgang mit dem explosionsgeschützten Stellungsregler Typ 3731-3 müssen die Per- sonen eine Ausbildung oder Unterweisung bzw. eine Berechtigung zum Arbeiten an explosi- onsgeschützten Geräten in explosionsgefährdeten Anlagen haben.
  • Seite 7 Î Weitere Schutzausrüstung beim Anlagenbetreiber erfragen. Änderungen und sonstige Modifikationen Änderungen, Umbauten und sonstige Modifikationen des Produkts sind durch SAMSON nicht autorisiert. Sie erfolgen ausschließlich auf eigene Gefahr und können unter anderem zu Sicherheitsrisiken führen sowie dazu, dass das Produkt nicht mehr den für seine Verwendung erforderlichen Voraussetzungen entspricht.
  • Seite 8 Sicherheitshinweise und Schutzmaßnahmen Sorgfaltspflicht des Anwenders Der Anwender muss mit der vorliegenden Einbau- und Bedienungsanleitung vertraut sein und sich an die darin aufgeführten Gefahrenhinweise, Warnhinweise und Hinweise halten. Darüber hinaus muss der Anwender mit den geltenden Vorschriften bezüglich Arbeitssicher- heit und Unfallverhütung vertraut sein und diese einhalten. Instandsetzung von Ex-Geräten Wird das Betriebsmittel in einem Teil, von dem der Explosionsschutz abhängt, instand ge- setzt, so darf dieser erst wieder in Betrieb genommen werden, wenn ein Sachverständiger...

  • Seite 9: Hinweise Zu Möglichen Schweren Personenschäden

    Sicherheitshinweise und Schutzmaßnahmen 1.1 Hinweise zu möglichen schweren Personenschäden GEFAHR Lebensgefahr durch Bildung einer explosionsfähigen Atmosphäre! Unsachgemäßes Installieren, Betreiben oder Warten des Stellungsreglers in explosions- fähiger Atmosphäre kann zur Zündung der Atmosphäre und damit zum Tod führen. Î Bei Montage und Installation in explosionsgefährdeten Bereichen die EN 60079-14, VDE 0165 Teil 1 beachten.

  • Seite 10: Hinweise Zu Möglichen Sachschäden

    Sicherheitshinweise und Schutzmaßnahmen 1.3 Hinweise zu möglichen Sachschäden HINWEIS Beschädigung des Stellungsreglers durch unzulässige Einbaulage! Î Stellungsregler nicht mit der Rückseite nach oben montieren. Î Abluftöffnung bauseits nicht verschließen oder drosseln. Fehlfunktion durch falsche Reihenfolge bei der Inbetriebnahme! Die einwandfreie Funktion des Stellungsreglers ist nur gewährleistet, wenn Montage und Inbetriebnahme nach vorgegebener Reihenfolge durchgeführt werden.

  • Seite 11: Kennzeichnungen Am Gerät

    Eingangssignal Abschaltgrenze Firmware Temperaturgrenzen der Prüfbescheinigung Model Auflistung der Optionen Var.-ID Firmwareversion Serial no. Model-Nr. Var.-ID Seriennummer SAMSON AG D-60314 Frankfurt Made in Germany Info Je nach Zulassung kann das Layout des Typenschilds variieren. EB 8387-3...

  • Seite 12: Artikelcode

    Kennzeichnungen am Gerät 2.2 Artikelcode Stellungsregler Typ 3731- 3 x x x x x x x 0 0 x 1 x 0 0 0 mit LCD, Autotune, HART -Kommunikation ® Ex-Schutz ATEX II 2G Ex d IIC T6,T5,T4 Gb; II 2G Ex de IIC T6,T5,T4 Gb; II 2D Ex tb IIIC T80°C DB IP66 Class I, Zone 1, Group IIB+H2 T4...T6;...
  • Seite 13 Kennzeichnungen am Gerät Stellungsregler Typ 3731- 3 x x x x x x x 0 0 x 1 x 0 0 0 Ex-Zertifikat wie unter Tabelle 11, Seite 26 angegeben NEPSI Ex d IIC T6~T4; Ex de IIC T6~T4 (auf Anfrage) IECEx Ex d IIC T6, T5, T4 Gb; Ex d e IIC T6, T5, T4 Gb;...

  • Seite 14: Firmwareversionen

    Kennzeichnungen am Gerät 2.3 Firmwareversionen Änderungen der Firmware gegenüber Vorgängerversion 1.41 1.42 Durch einen Kaltstart wird die Zuordnung der Sicherheitsstellung AIR TO OPEN (AtO)/ AIR TO CLOSE (AtC) nicht auf den Standardwert gesetzt. Die Einstellung bleibt erhalten. 1.42 1.51 Alle Diagnosefunktionen EXPERTplus stehen ohne Freischaltung am Stellungsregler zur Verfügung (vgl.
  • Seite 15 EB 8387-3...

  • Seite 16: Aufbau Und Wirkungsweise

    Zuordnung von Ventilstel- den Zubehör für die folgenden Anbauvari- lung (Regelgröße x) und Stellsignal (Sollwert anten geeignet: w). Das elektrische Stellsignal einer Regel- − Direktanbau an SAMSON-Antriebe oder Steuerungseinrichtung wird mit dem Typ 3277-5: Hub oder Drehwinkel des Stellventils vergli- Î vgl. Kapitel 5.3 chen und ein Stelldruck (Ausgangsgröße y)
  • Seite 17 Aufbau und Wirkungsweise Serial Interface Ex-d-Kapselung Stellventil analoger Stellungsmelder (optional) Wegaufnehmer Display PD-Regler Ansteuerung für Zwangsentlüftung (optional) A/D-Wandler D/A-Wandler Mikrocontroller Serielle Schnittstelle (SSP) i/p-Wandler HART -Aufschaltung ® Luftleistungsverstärker Bedienknopf Druckregler Binärausgang (optional) Durchflussregler Bild 1: Schaltbild des Ex-d-Stellungsreglers Typ 3731-3 EB 8387-3...

  • Seite 18: Zusatzausstattung

    Aufbau und Wirkungsweise 3.1 Zusatzausstattung kann eine der nachfolgenden Aktionen aus- gelöst werden: Zwangsentlüftung − Übertragung Schaltzustand [Standard] Wenn keine Betriebsspannung an den ent- Der Schaltzustand des Binäreingangs sprechenden Klemmen anliegt, wird der wird protokolliert. i/p-Wandler nicht angesteuert. Der Stel- −...

  • Seite 19: Kommunikation

    Die Konfiguration des Stellungsreglers kann mittels SAMSON-Konfigurations- und Be- dienoberfläche TROVIS-VIEW erfolgen. Der Stellungsregler wird hierfür mit seiner digita- len Schnittstelle SAMSON SERIAL INTERFACE (SSP) über ein Adapterkabel mit der USB-Schnittstelle des PCs verbunden. TROVIS-VIEW erlaubt eine einfache Parame- trierung des Stellungsreglers und die Visuali- sierung der Prozessparameter im Online-Be- trieb.

  • Seite 20: Zubehör

    Aufbau und Wirkungsweise 3.3 Zubehör Tabelle 1: Direktanbau Typ 3277-5 (vgl. Kapitel 5.3) Anbauteile Bestell-Nr. Standardausführung für Antriebe bis 120 cm² 1400-7452 Lackverträgliche Ausführung für Antriebe bis 120 cm² 1402-0940 Zubehör am Antrieb Bestell-Nr. Umschaltplatte alt bei Antrieb Typ 3277-5xxxxxx.00 (alt) 1400-6819 Umschaltplatte neu bei Antrieb Typ 3277-5xxxxxx.01 (neu) 1400-6822  1) Anschlussplatte neu für Antrieb Typ 3277-5xxxxxx.01 (neu)
  • Seite 21 Aufbau und Wirkungsweise G ¼/G  1400-6446 Antrieb 350 cm², Stahl ¼ NPT/  NPT 1402-0913 G ¼/G  1400-6447 Antrieb 350 cm², Edelstahl ¼ NPT/  NPT 1402-0914 G ¼/G  1402-0972 Antrieb 355 cm², Stahl ¼ NPT/  NPT 1402-0979 G ¼/G  1402-0973 Antrieb 355 cm², Edelstahl ¼ NPT/  NPT 1402-0980 G ¼/G  1400-6448 Antrieb 700 cm², Stahl ¼ NPT/  NPT 1402-0915...
  • Seite 22 1400-9244 Größe AA5, schwere Ausführung (z. B. Air Torque 10 000) 1400-9542 Konsolenoberfläche entspricht Befestigungsebene 2, schwere Ausführung. 1400-9526 Anbau an SAMSON-Typ 3278 160 cm² und VETEC-Typen S160, R und M, schwere Ausführung 1400-9245 Anbau an SAMSON-Typ 3278 mit 320 cm² und VETEC-Typ S320, schwere Ausführung 1400-5891 1400-9526...

  • Seite 23: Hubtabellen

    Hebel Stiftposition [cm²] [mm] Hub [mm] 5,0 bis 25,0 120/175/240/350 7,0 bis 35,0 355/700/750 10,0 bis 50,0 Tabelle 8: Anbau nach IEC 60534-6 (vgl. Kapitel 5.5) SAMSON-Stellventile Einstellbereich Stellungsregler  1) mit Antrieb Typ 3271 andere Stellventile Antriebsgröße Nennhub min. Hub max. Hub Erforderlicher Zugeordnete...

  • Seite 24: Technische Daten

    Aufbau und Wirkungsweise 3.5 Technische Daten Tabelle 10: Stellungsregler Typ 3731-3 Typ 3731-3 · Es gelten zusätzlich die technischen Daten der Prüfbescheinigung. Nennhub einstellbar Direktanbau an Antrieb Typ 3277: 3,6 bis 30 mm Anbau nach IEC 60534-6-1: 3,6 bis 300 mm Schwenkantriebe: 24 bis 100° Drehwinkel Hubbereich einstellbar innerhalb des initialisierten Hubs/Drehwinkels;...
  • Seite 25 Anwendungen bis SIL 2 (einzelnes Gerät/HFT = 0) und SIL 3 (redundante Verschaltung/HFT = 1) einsetzbar. · Konformität Explosionsschutz vgl. Tabelle 11 Kommunikation Lokale Kommunikation SAMSON SSP-Schnittstelle und Serial Interface Adapter Software-Voraussetzung (SSP) TROVIS-VIEW mit Datenbank-Modul 3731-3 HART -Kommunikation HART -Feld Kommunikationsprotokoll ®...
  • Seite 26 Aufbau und Wirkungsweise Option Binäreingang galvanisch getrennt, wahlweise zur Erkennung von einer außen angelegten Spannung oder zum Betrieb eines externen, potentialfreien Kontaktes, Schaltver- halten konfigurierbar, Werkseinstellung s. u. Funktion Spannungseingang polaritätsunabhängig, anzulegende Spannung 0 bis 24 V DC, Eingangswiderstand 6,5 kΩ Zerstörgrenze 40 V Spannung >6 V: Schaltzustand „EIN“...
  • Seite 27 Aufbau und Wirkungsweise Zulassung Zündschutzart/Bemerkungen Nummer RU C-DE-GB08.B.00697 1Ex d IIC T6/T5/T4 Gb X; Datum 15.12.2014 1Ex d e IIC T6/T5/T4 Gb X; Ex tb IIIC T 80°C Db X gültig bis 14.12.2019 Nummer A P HQ MH 104 1663 CCoE Datum Ex d IIC T6 11.02.2018 gültig bis 10.02.2019...

  • Seite 28: Maße In Mm

    Aufbau und Wirkungsweise 3.6 Maße in mm Output Supply ¼ NPT 2x Innengewinde ½ NPT oder M20 x 1,5 Anbau nach IEC 60534-6 (NAMUR) oder Anschlussplatte Manometerhalter (nur für G ¼) ¼ NPT oder G ¼ EB 8387-3...

  • Seite 29: Befestigungsebenen Nach Vdi/Vde 3845 (September 2010)

    Aufbau und Wirkungsweise Anbau an Schwenkantriebe nach VDI/VDE 3845 Befestigungsebene 1, Größe AA1 bis AA4, vgl. Kapitel 3.7 Output Y Output Y Supply (9) Output Y Umkehr- Output Y verstärker Typ 3710 Ø101 3.7 Befestigungsebenen nach VDI/VDE 3845 (September 2010) Befestigungsebene 2 (Konsolenoberfläche) Befestigungsebene 1 (Antriebsoberfläche) Antrieb Größe Ød...
  • Seite 30 EB 8387-3...

  • Seite 31: Vorbereitende Maßnahmen

    2. Lieferung auf Schäden durch Transport − Längere Lagerung vermeiden. prüfen. Transportschäden melden. − Bei abweichenden Lagerbedingungen und längerer Lagerung Rücksprache mit 4.1 Auspacken SAMSON halten. HINWEIS Lagerbedingungen Beschädigung des Stellungsreglers durch − Stellungsregler vor äußeren Einflüssen eindringende Fremdkörper! wie z. B. Stößen, Schlägen und Vibratio- Verpackung und Schutzfolien/Schutzkappen nen schützen.

  • Seite 32: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme 5 Montage und Inbetriebnahme 5.1 Einbaulage HINWEIS HINWEIS Fehlfunktion durch falsche Reihenfolge bei Beschädigung des Stellungsreglers durch un- Anbau, Installation und Inbetriebnahme! zulässige Einbaulage! Vorgegebene Reihenfolge der Handlungs- − Stellungsregler nicht mit der Rückseite nach schritte beachten! oben montieren.
  • Seite 33 Montage und Inbetriebnahme Abluftöffnung Bild 2: Abluftöffnung (Stellungsreglerrückseite) Bild 3: Zulässige Einbaulagen Bild 4: Hebel M mit Stiftposition 35 EB 8387-3...

  • Seite 34: Antrieb Typ 3277-5

    Montage und Inbetriebnahme 5.3 Antrieb Typ 3277-5 (6) montieren, auf richtigen Sitz der bei- den Dichtringe (6.1) achten. Î Erforderliche Anbauteile und Zubehör, 4. Verschlussschraube (4) auf der Stellungs- vgl. Tabelle 1, Seite 20. reglerrückseite entfernen und den Stell- Antrieb mit 120 cm² druckausgang „Output 38“...
  • Seite 35 Montage und Inbetriebnahme Umschaltplatte (9) Symbole Hebel Antriebsstange Mutter ausfahrend Tellerfeder Abtaststift Mitnehmer Anbau links Anbau rechts Verschlussschraube Stopfen Antriebsstange Anschlussplatte für G ¼ einfahrend Dichtringe Manometerhalter Manometeranbausatz Stelldruckeingang Umschaltplatte Antrieb bei Anbau links Abdeckplatte Stelldruckeingang 10.1 Dichtring Markierung bei Anbau rechts Deckel 11.1 Entlüftungsstopfen Flachdichtung...

  • Seite 36: Antrieb Typ 3277

    Montage und Inbetriebnahme aufsetzen und mit seinen drei Befesti- geklebte Flachdichtung (14) muss zum gungsschrauben festschrauben. Kontrol- Antriebsjoch zeigen. lieren, ob der Abtaststift (2) auf der 3. Antriebe mit 355, 700 und 750 cm²: Oberseite des Mitnehmers (3) liegt. Der Am Hebel M (1) den Abtaststift (2) aus Hebel (1) muss mit Federkraft auf dem Stiftposition 35 lösen und in die Bohrung...
  • Seite 37 Montage und Inbetriebnahme Hebel 12.1 Schraube Mutter 12.2 Stopfen bzw. Anschluss Tellerfeder 10 14 für externe Rohrverbindung Abtaststift Schaltplatte Mitnehmer Flachdichtung 11.1 Abdeckplatte (G ¼) Formdichtung Deckel Dichtung 11.1 Entlüftungsstopfen Vorspannfeder Verbindungsblock (nur bei Direktanbau) Ausbruch der Abdeckplatte Ansicht C Ansicht A SUPPLY 12.1 12.2...

  • Seite 38: Anbau Nach Iec 60534-6 (Namur)

    Montage und Inbetriebnahme chende Antriebssymbol zur Pfeilmarkie- 2. Antriebsgröße 120 bis 750 cm²: Die rung ausgerichtet ist. beiden Bolzen (14) am Winkel (9.1) der Kupplung (9) festschrauben, die Mitneh- 7. Antriebe mit 175 cm²: Sieb am Stell- merplatte (3) aufstecken und mit den druckeingang ausschrauben und erst die Schrauben (14.1) festziehen.
  • Seite 39 Montage und Inbetriebnahme Anbau an Stangenanbau: NAMUR-Rippe Stangen-Ø: 20 bis 35 mm Hebel Mutter Tellerfeder Abtaststift Mitnehmerplatte Zusätzlicher Winkel Mitnehmerplatte bei Antrieb 2800 cm², Anschlussplatte Hub ≥60 mm (nur für G ¼) Dichtringe Hebel XL und L Manometerhalter Manometeranbausatz 14.1 Kupplung Winkel NAMUR-Winkel Schraube Bei Antrieben kleiner 240 cm²: Bolzen Output (38) mit Einschraub-...

  • Seite 40: Anbau An Mikroventil Typ 3510

    Montage und Inbetriebnahme 1400-6964, Sachnummer 0390-1424) Der Stellungsregler wird über einen Winkel einzuschrauben. am Rahmen des Ventils angebaut. 6. Erforderlichen Hebel (1) M, L oder XL so- 1. Hubschild aus dem Zubehör an der Au- wie Stiftposition nach Antriebsgröße und ßenseite des Jochs mit den Sechskant- Ventilhub in der Hubtabelle auf Sei- schrauben (12.1) montieren, dabei muss...
  • Seite 41 Montage und Inbetriebnahme Hebel 11.1 Mutter Tellerfeder Abtaststift Mitnehmerplatte Anschlussplatte Dichtringe 12.1 Manometerhalter Manometeranbausatz Kupplung Winkel Bolzen Schrauben Winkel 10.1 Schraube Sechskantbolzen 10.1 11.1 Schrauben 12.1 Schrauben Stelldruckausgang Output (38) mit Einschraubdrossel versehen. Bild 8: Anbau an Mikroventil Typ 3510 EB 8387-3...

  • Seite 42: Anbau An Schwenkantriebe

    Bei VDI/VDE-Anbau ggf. die Dis- Volumen die Einschraubdrossel (Bestell- tanzstücke (11) unterlegen. Nr. 1400-6964, Sachnummer 0390- 2. Bei SAMSON-Schwenkantrieb Typ 3278 1424) in den Stelldruckausgang des Stel- und VETEC S160 den Adapter (5) am lungsreglers (bzw. des Manometerhalters freien Wellenende des Schwenkantriebs oder der Anschlussplatte) einschrauben.
  • Seite 43 4.2 Tellerfeder 4.3 Klebeschild Antriebswelle bzw. Adapter Anschlussplatte (nur für G ¼) 6.1 Dichtringe 10.1 10.1 SAMSON-Typ 3278, Anbau nach VDI/VDE 3845 (Sept. 2010) VETEC S160, VETEC R Befestigungsebene 1, Größe AA1 bis AA4, vgl. Kapitel 3.7 Bild 9: Anbau an Schwenkantriebe EB 8387-3...

  • Seite 44: Umkehrverstärker Bei Doppeltwirkenden Antrieben

    Antrieben Für den Einsatz an doppeltwirkenden Antrie- ben muss der Stellungsregler mit einem Um- kehrverstärker ausgerüstet werden. Tipp SAMSON empfiehlt den Umkehrverstärker Typ 3710, vgl. Einbau- und Bedienungsan- leitung u EB 8392. Wird abweichend ein Umkehrverstärker mit der Sachnummer 1079-1118 oder 1079-...
  • Seite 45 Montage und Inbetriebnahme vom Stellungsregler Output 38 Supply 9 Stellsignale zum Antrieb Umkehrverstärker Spezialschrauben Flachdichtung Spezialmuttern Dichtgummi Stopfen Filter Bild 11: Anbau eines Umkehrverstärkers 1079-1118 oder 1079-1119 EB 8387-3...

  • Seite 46: Umkehrverstärker 1079-1118 Oder 1079-1119

    Montage und Inbetriebnahme 5.8.1 Umkehrverstärker Manometeranbau 1079-1118 oder 1079- Die Montagereihenfolge aus Bild 11 bleibt erhalten. Auf die Anschlüsse A und Z wird 1119 ein Monometerhalter aufgeschraubt. Î Dichtstopfen (1.5) am Umkehrverstärker Manometerhalter G ¼ 1400-7106 nicht herausschrauben! ¼ NPT 1400-7107 1. Die Spezialmuttern (1.3) aus dem Zube- Manometer für Zuluft Z und Ausgang A vgl.

  • Seite 47: Pneumatische Anschlüsse

    Montage und Inbetriebnahme 5.9 Pneumatische Anschlüsse HINWEIS Fehlfunktion durch Nichtbeachten der gefor- GEFAHR derten Luftqualität! Lebensgefahr durch Bildung einer explosi- Nur trockene, öl- und staubfreie Zuluft ver- onsfähigen Atmosphäre! wenden! Durch den Betreiber der Betriebsmittel ist si- Wartungsvorschriften für vorgeschaltete Re- cherzustellen, dass das Arbeitsmedium keine duzierstationen beachten! explosionsfähige Atmosphäre bilden kann.

  • Seite 48: Stelldruckanschluss

    Antriebsstange durch Federkraft einfahrend FE (AIR TO CLOSE) Tipp Sicherheitsstellung „Ventil AUF“ (bei Durch- SAMSON empfiehlt für die Kontrolle von Zu- gangs- und Eckventilen): luft und Stelldruck den Anbau von Manome- Der erforderliche Zuluftdruck bei dicht schlie- tern, vgl. Zubehör, Kapitel 3.3.

  • Seite 49: Stelldruck (Output)

    Montage und Inbetriebnahme Sind keine Angaben gemacht, folgender- und für die eine gesonderte Prüfbescheini- maßen vorgehen: gung vorliegt. Kabel- und Leitungseinführun- gen sowie Verschlussstopfen einfacher Bau- Î Erforderlicher Zuluftdruck = Nennsignal- art dürfen nicht verwendet werden. bereichsendwert + 1 bar Î Nichtbenutzte Leitungseinführungen bei 5.10.4 Stelldruck (Output) der Installation entsprechend der Zünd- schutzart Ex db mit dafür zugelassenen...
  • Seite 50 Montage und Inbetriebnahme schlossen werden, wenn sie zuvor mit einer − Unterschreitet der Sollwert 3,8 mA fährt gemeinsamen Quetschhülse gesichert sind. der Stellungsregler in die Sicherheitsstel- lung. Unterschreitet der Sollwert 3,7 mA, Anschluss entsprechend der Zündschutzart so erscheint der Warnhinweis LOW. Ex i nach EN 60079-11: Je nach Ausführung ist der Stellungsregler Für den Anschluss an extern bescheinigte ei- mit einem zusätzlichen Binärausgang, einer...

  • Seite 51: Elektrische Hilfsenergie Anschließen

    Montage und Inbetriebnahme 5.11.1 Elektrische Hilfsenergie 5.11.2 Verbindungsaufbau anschließen Der Aufbau der Kommunikation zwischen PC mit FSK-Modem oder Handterminal und 1. Drehdeckel öffnen. Stellungsregler erfolgt nach dem HART -Pro- ® 2. Leitungen unter Verwendung der Kabel- tokoll. verschraubung bzw. -einführung oder ei- FSK-Modem Typ Viator nes Rohrleitungssystems (Conduit System) RS-232 nicht Ex Bestell-Nr.
  • Seite 52 Montage und Inbetriebnahme Info Kommunikationsprobleme können entstehen, wenn der Ausgang vom Prozessregler/von Regler/Leitstation der Leitstation nicht HART -konform ist. ® Zur Anpassung kann die Z-Box (Bestell-Nr. 1170-2374) zwischen Ausgang und Kom- Bild 13: Anpassung des Ausgangssignals munikationsanschluss eingefügt werden. An der Z-Box fällt eine Spannung von ca. Zubehör für den elektrischen Anschluss 330 mV ab (entspricht 16,5 Ω...
  • Seite 53 Montage und Inbetriebnahme Signal: (polaritäts- unabhängig) 4...20 mA HART ® Optionen: Zweileiter Messumformer-Speisegerät Binärausgang für den Stellungsmelder SPS DC/AC A B C A B C 11...35 V DC Zwangsentlüftung Binäreingang Spannungseingang, polaritätsunabhängig A B C A B C N/ _ 0...24 V DC 0...40 V DC 0...28 V AC...

  • Seite 54: Bedienelemente Und Anzeigen

    6 Bedienelemente und Anzeigen Schutzdeckel Dreh-/Druckknopf Display Serial Interface Sicherungs- schraube Bild 16: Bedienelemente des Stellungsreglers Typ 3731-3 6.1 Dreh-/Druckknopf WARNUNG Der Dreh-/Druckknopf ( ) befindet sich un- Aufheben des Explosionsschutzes durch ge- terhalb des frontseitigen Schutzdeckels. öffnete Display-Abdeckung! Über den Dreh-/Druckknopf erfolgt die...

  • Seite 55: Anzeige

    Bedienelemente und Anzeigen 6.3 Anzeige (angezeigter Wert >30°). Hebel- und Stiftposition müssen überprüft werden. Code, Parameter und Funktionen zugeordne- − Statusmeldungen te Symbole werden im Display dargestellt : Ausfall (vgl. Bild 17). : Wartungsanforderung/-bedarf Betriebsarten: blinkt: Außerhalb der Spezifikation Handbetrieb (vgl. Kapitel 8.2.1) −...
  • Seite 56 3,7 mA Ventil in mechanischer blinkt Handeinstellung Sicherheitsstellung Maximalbereich nicht vorhanden/nicht aktiv Nennhub OVERLOAD w > 22 mA zurücksetzen Start SAFE Sicherheitsstellung Ersatzabgleich TunE Initialisierung läuft vorhanden/aktiv Nullpunktabgleich tEStinG Selbsttest tESt Testfunktion aktiv Bild 17: Anzeigen des Stellungsreglers Typ 3731-3 EB 8387-3...

  • Seite 57: Hart ® -Kommunikation

    Kommando übertragen werden. Info Werden im Stellungsregler aufwändige Funk- Beim Typ 3731-3 können die dynamischen tionen gestartet, die eine längere Berech- Variablen über die DD oder über TROVIS- nungszeit oder größere Datenmengen in den VIEW unter [Einstellungen > Betriebseinheit] flüchtigen Speicher des Stellungsreglers spei-...
  • Seite 58 Bedienelemente und Anzeigen Tabelle 12: Zuordnung dynamische HART -Variablen ® Variable Bedeutung Einheit Sollwert Sollwert der Wirkrichtung Sollwert nach Laufzeitvorgabe Istwert Regeldifferenz e Absolutes Wegintegral – Zustand Binäreingang 0 = Nicht aktiv 1 = Aktiv – 255 = –/– Status internes Magnetventil/ 0 = Nicht angesteuert Zwangsentlüftung 1 = Angesteuert...

  • Seite 59: Betrieb Des Stellungsreglers

    Betrieb des Stellungsreglers 7 Betrieb des Stellungsreglers HINWEIS Fehlfunktion durch falsche Reihenfolge bei Anbau, Installation und Inbetriebnahme! Folgende Reihenfolge beachten! 1. Schutzkappe von den pneumatischen Anschlüssen entfernen. 2. Stellungsregler am Ventil anbauen. 3. Pneumatische Hilfsenergie anschließen. 4. Elektrische Hilfsenergie anschließen. 5.

  • Seite 60: Stelldruck Begrenzen

    Betrieb des Stellungsreglers 7.2 Stelldruck begrenzen Falls die maximale Antriebskraft zu Beschädigungen am Ventil führen kann, muss der Stell- druck begrenzt werden. Î Bei doppeltwirkenden Antrieben (Sicherheitsstellung AIR TO OPEN (AtO)) die Druckbe- grenzung nicht aktivieren (Einstellung No = Standardwert)! Bevor der Stelldruck begrenzt werden kann, muss die Konfiguration am Stellungsregler frei- gegeben werden.

  • Seite 61: Arbeitsbereich Des Stellungsreglers Überprüfen

    Betrieb des Stellungsreglers 7.3 Arbeitsbereich des Stellungsreglers überprüfen Um den mechanischen Anbau zu überprüfen, sollte der Arbeitsbereich des Stellungsreglers -Handbetrieb (MAN) mit dem Handsollwert w durchfahren werden. Handbetrieb (MAN) anwählen: drehen, bis Code 0 erscheint. drücken, Codezahl 0 blinkt. Betriebsart drehen, bis MAN erscheint. Standard: MAN drücken, der Stellungsregler wechselt in den Handbetrieb.

  • Seite 62: Sicherheitsstellung Festlegen

    Betrieb des Stellungsreglers WARNUNG Verletzungsgefahr durch bewegliche Teile am Ventil! Das Hineingreifen in das Ventil kann zu Quetschungen führen! − Während des laufenden Betriebs nicht in das Ventiljoch greifen und bewegliche Teile des Ventils nicht berühren. − Vor Austausch des Hebels oder Änderung der Stiftposition drucklosen Zustand herstellen und elektrische Hilfsenergie trennen.

  • Seite 63: Stellungsregler Initialisieren

    Betrieb des Stellungsreglers Zur Kontrolle: Nach erfolgreicher Initialisierung muss das Display des Stellungsreglers in der Schließstellung des Ventils 0 % anzeigen, bei geöffnetem Ventil muss 100 % angezeigt wer- den. Andernfalls ist die Schließrichtung anzupassen und der Stellungsregler neu zu initiali- sieren.
  • Seite 64 Betrieb des Stellungsreglers − Manuell gewählter Bereich MAN Initialisierungsmodus für Durchgangsventile mit unbekanntem Nennbereich (vgl. Kapi- tel 7.5.3) − Ersatzabgleich SUB Zum Austausch eines Stellungsreglers bei laufendem Anlagenbetrieb mit minimaler Rück- wirkung auf den Prozess (vgl. Kapitel 7.5.4) Info Eine laufende Initialisierung kann durch Drücken des Dreh-/Druckknopfs abgebrochen wer- den.

  • Seite 65: Initialisierung Auf Maximalbereich Max

    Betrieb des Stellungsreglers 7.5.1 Initialisierung auf Maximalbereich MAX Der Stellungsregler ermittelt den Hub/Drehwinkel des Drosselkörpers von der ZU-Stellung bis zum gegenüberliegenden Anschlag und übernimmt diesen Hub/Drehwinkel als Arbeitsbe- reich von 0 bis 100 %. Konfiguration freigeben: Die Konfigurationsfreigabe verfällt nach 120 Sekunden ohne Bedienhandlung. drehen, bis Code 3 erscheint (Anzeige: No).

  • Seite 66: Initialisierung Auf Nennbereich Nom

    Betrieb des Stellungsreglers Initialisierungslauf starten: drehen, bis Code 0 erscheint. drücken, Codezahl 0 blinkt. Initialisierungsmenü drehen, bis Init erscheint, dann drü- cken. Es wird die eingestellte Sicherheits- Anzeige der Sicher- stellung AtO oder AtC angezeigt. heitsstellung 6 Sekunden lang drücken, Bargraph geht schrittweise zurück, bis der Initialisie- rungslauf beginnt.
  • Seite 67 Betrieb des Stellungsreglers Info Der maximal mögliche Hub muss in jedem Fall größer sein als der eingegebene Nennhub. Andernfalls wird die Initialisierung abgebrochen, weil der Nennhub nicht erreicht wird (Feh- lermeldung Code 52). Konfiguration freigeben: Die Konfigurationsfreigabe verfällt nach 120 Sekunden ohne Bedienhandlung. drehen, bis Code 3 erscheint (Anzeige: No).
  • Seite 68 Betrieb des Stellungsreglers Initialisierungsmodus wählen: drehen, bis Code 6 erscheint. drücken, Codezahl 6 blinkt. Initialisierungsmodus drehen, bis NOM erscheint. Standard: MAX drücken, um den Initialisierungsmodus NOM zu übernehmen. Initialisierungslauf starten: drehen, bis Code 0 erscheint. drücken, Codezahl 0 blinkt. Initialisierungsmenü drehen, bis Init erscheint, dann drü- cken.

  • Seite 69: Initialisierung Auf Manuell Gewählten Bereich Man

    Betrieb des Stellungsreglers 7.5.3 Initialisierung auf manuell gewählten Bereich MAN Vor Auslösen der Initialisierung ist das Stellventil von Hand in die AUF-Stellung zu fahren. Dreh-/Druckknopf in kleinen Schritten im Uhrzeigersinn drehen. Die gewünschte Ventilstel- lung muss mit monoton steigendem Stelldruck angefahren werden. Der Stellungsregler er- rechnet aus der AUF- und ZU-Stellung den Differenzweg/-winkel und übernimmt ihn als Ar- beitsbereich mit den Grenzen Hub/Drehwinkelbereich Anfang und Ende (Codes 8 und 9).
  • Seite 70 Betrieb des Stellungsreglers Stiftposition vorgeben: drehen, bis Code 4 erscheint. drücken, Codezahl 4 blinkt. Stiftposition drehen, um die Stiftposition am Hebel Standard: No gemäß Anbau einzustellen. drücken, um zu bestätigen. Initialisierungsmodus wählen: drehen, bis Code 6 erscheint. drücken, Codezahl 6 blinkt. Initialisierungsmodus drehen, bis MAN erscheint. Standard: MAX drücken, um den Initialisierungsmodus MAN zu übernehmen.

  • Seite 71: Ersatzabgleich Sub

    Betrieb des Stellungsreglers 7.5.4 Ersatzabgleich SUB Ein vollständiger Initialisierungslauf dauert mehrere Minuten und bedingt ein mehrmaliges Verfahren des Ventils durch den gesamten Hubbereich. Beim Ersatzabgleich SUB werden die Regelparameter geschätzt und nicht durch den Initialisierungslauf ermittelt, sodass keine ho- he stationäre Genauigkeit zu erwarten ist. Es sollte, wenn es die Anlage zulässt, immer ein anderer Initialisierungsmodus gewählt werden.
  • Seite 72 Betrieb des Stellungsreglers Stiftposition und Nennhub vorgeben drehen, bis Code 4 erscheint. drücken, Codezahl 4 blinkt. Stiftposition drehen, um die Stiftposition am Hebel Standard: No gemäß Anbau einzustellen. drücken, um zu bestätigen. drehen, bis Code 5 erscheint. drücken, Codezahl 5 blinkt. Nennbereich (mit Code 4 = „No“ drehen, um den Nennbereich des Ven- (gesperrt)) tils einzustellen.
  • Seite 73 Betrieb des Stellungsreglers Druckgrenze und Regelparameter ändern: Die Druckgrenze (Code 16) sollte nicht geändert werden. Die Regelparameter K (Code 17) und T (Code 18) sollten nur geändert werden, wenn die Einstellung des ausgetauschten Stel- lungsreglers bekannt ist. drehen, bis Code 16/17/18 erscheint. Druckgrenze drücken, Codezahl 16/17/18 blinkt. Standard: No drehen und angewählten Regelparame- ter einstellen.
  • Seite 74 Betrieb des Stellungsreglers Initialisierungslauf starten: drehen, bis Code 0 erscheint. drücken, Codezahl 0 blinkt. Initialisierungsmenü drehen, bis Init erscheint, dann drü- cken. Es wird die eingestellte Sicherheits- stellung AtO oder AtC angezeigt. Anzeige der Sicher- heitsstellung 6 Sekunden lang drücken, Bargraph Bargraph geht schritt- geht schrittweise zurück, bis der Initialisie- weise zurück, bis die In- rungslauf beginnt.

  • Seite 75: Nullpunktkorrektur

    Betrieb des Stellungsreglers Blockierstellung aufheben und Wechsel in -Automatikbetrieb (AUTO): Damit der Stellungsregler seinem Sollwert folgen kann, muss die Blockierstellung aufgehoben und der Stellungsregler in den Automatikbetrieb überführt werden. drehen, bis Code 1 erscheint. drücken, Codezahl 1 und -Symbol blinken. drehen, bis sich der Druck im Stellungsregler aufbaut und das Ventil etwas über die Blockierstellung auffährt.

  • Seite 76: Nullpunkt Abgleichen

    Betrieb des Stellungsreglers 7.6 Nullpunkt abgleichen Bei Unstimmigkeiten in der Schließstellung, z. B. bei weichdichtenden Kegeln kann es erfor- derlich werden, den Nullpunkt neu zu justieren. WARNUNG Verletzungen durch freiliegende bewegliche Teile an Stellungsregler, Antrieb und Ventil! Freiliegende bewegliche Teile nicht berühren und nicht blockieren! HINWEIS Störung des Prozessablaufs durch unzulässiges Verfahren des Antriebs/Ventils! Nullpunktabgleich nicht bei laufendem Prozess und nur bei geschlossenen Absperreinrichtun-...

  • Seite 77: Reset - Rückstellung Auf Standardwerte

    Betrieb des Stellungsreglers Nullpunktabgleich durchführen: drehen, bis Code 6 erscheint. drücken, Codezahl 6 blinkt. Initialisierungsmodus drehen, bis ZP erscheint. Standard: MAX drücken, um zu bestätigen. drehen, bis Code 0 erscheint. drücken, Anzeige MAN erscheint, Codezahl 0 blinkt. drehen, bis Init erscheint, dann drü- cken. Es wird die eingestellte Sicherheits- stellung AtO oder AtC angezeigt.
  • Seite 78 Betrieb des Stellungsreglers Inbetriebnahmeparameter zurücksetzen: drehen, bis Code 36 erscheint, Anzeige: ••–••–. Reset drücken, Codezahl 36 blinkt. Standard: No drehen, bis Std erscheint. drücken, um zu bestätigen. Alle Inbetriebnahmeparameter und die Di- agnose werden auf die vorgegebenen Standardwerte zurückgesetzt. Info Mit Code 36 - diAG ist es möglich, nur die Diagnosedaten (EXPERTplus) zurückzusetzen, vgl. u EB 8389.

  • Seite 79: Bedienung

    Bedienung 8 Bedienung WARNUNG Verletzungen durch freiliegende bewegliche Teile an Stellungsregler, Antrieb und Ventil! Freiliegende bewegliche Teile während der Bedienung nicht berühren und nicht blockieren! 8.1 Freigabe und Auswahl von Parametern In der Codeliste (vgl. Kapitel 12.2 ab Seite 88) sind alle Codes mit ihrer Bedeutung und ihren Standardwerten (Werkseinstellung) aufgeführt.

  • Seite 80: Betriebsarten

    Bedienung Eingabe abbrechen: Eine Eingabe kann vor ihrer Bestätigung  drücken) abgebrochen werden, ohne dass die ausgewählte Einstellung übernommen wird: Abbruch der Anzeige drehen, bis ESC erscheint. drücken, um zu bestätigen. Die Eingabe wird beendet, ohne dass der zuvor eingestellte Wert übernommen wird. 8.2 Betriebsarten 8.2.1 Automatikbetrieb (AUTO) und Handbetrieb (MAN)
  • Seite 81 Bedienung Handsollwert verstellen drehen, bis Code 1 erscheint. drücken, Codezahl 1 blinkt. drehen, bis sich der Druck im Stellungs- regler aufbaut, das Stellventil reagiert und die gewünschte Ventilstellung angefahren wird. Info Nach ca. 2 Minuten ohne Bedienhandlung geht der Stellungsregler zurück auf Code 0, bleibt aber im Handbetrieb.

  • Seite 82: Sicherheitsstellung (Safe)

    Bedienung 8.2.2 Sicherheitsstellung (SAFE) Soll das Ventil in die bei der Inbetriebnahme festgelegte Sicherheitsstellung (vgl. Kapitel 7.4) gefahren werden, wie folgt vorgehen: drehen, bis Code 0 erscheint. drücken, Codezahl 0 blinkt, Anzeige der aktuellen Betriebsart (AUtO oder MAN). drehen, bis SAFE erscheint. drücken, um zu bestätigen, Anzeige S erscheint.
  • Seite 83 Bedienung Um eine bessere Übersicht zu gewährleisten verdichten sich die klassifizierten Meldungen zu einem Sammelstatus für den Stellungsregler. Es wird zwischen folgenden Statusmeldungen unterschieden: − Ausfall Das Gerät kann auf Grund einer Funktionsstörung im Gerät oder an seiner Peripherie seiner Aufgabenstellung nicht folgen oder hat noch keine erfolgreiche Initialisierung durchlaufen.

  • Seite 84: Fehlermeldung Quittieren

    Bedienung Ist der Stellungsregler nicht initialisiert, zeigt das Display das Ausfall-Symbol ( ), da der Stellungsregler seinem Sollwert nicht folgen kann. Falls Störmeldungen vorliegen, wird die mögliche Fehlerursache ab Code 49 angezeigt. In der Anzeige erscheint dann Err. Beispiel: Î Ursache und Abhilfe der Codeliste (vgl. Ka- pitel 12.2) entnehmen.

  • Seite 85: Instandhaltung

    Instandhaltung 9 Instandhaltung 9.1 Für den Rückversand vorbereiten Info Defekte Stellungsregler können zur Repara- Der Stellungsregler wurde von SAMSON vor tur an SAMSON gesendet werden. Auslieferung geprüft. Beim Rückversand an SAMSON wie folgt − Mit der Durchführung nicht beschriebener vorgehen: Instandhaltungs- und Reparaturarbeiten 1.

  • Seite 86: Störungen

    Störungen 10 Störungen 11 Außerbetriebnahme und Demontage Störungen werden im Display durch Fehler- codes angezeigt. Die Auflistung in Kapi- tel 12.3 zeigt mögliche Fehlermeldungen GEFAHR und Maßnahmen zur Abhilfe. Lebensgefahr durch Aufhebung des Explosi- Fehlercodes werden entsprechend ihrer Sta- onsschutzes! tusklassifikation über den Sammelstatus im Bei geöffnetem Gehäusedeckel des Stellungs- Display angezeigt (Wartungsbedarf/War- reglers ist der Explosionsschutz nicht mehr...

  • Seite 87: Stellungsregler Demontieren

    E-Mail-Adresse aftersalesservice@samson.de 11.3 Entsorgen erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften SAMSON ist in Deutschland Die Adressen der SAMSON AG und deren registrierter Hersteller bei der stiftung elektro-altgeräte register Tochtergesellschaften sowie von Vertretungen (stiftung ear), und Servicestellen stehen im Internet unter WEEE-Reg.-Nr.: DE 62194439...

  • Seite 88: Codeliste

    Anhang 12.2 Codeliste Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] Info: Mit * versehene Codes müssen zur Konfiguration erst mit Code 3 freigegeben werden. Betriebsart Handbetrieb [MAN], AUtO, SAFE, ESC AUtO Automatikbetrieb SAFE Sicherheitsstellung Abbruch Bei MAN und AUtO wird die Regeldifferenz durch die Bargraph- elemente dargestellt.
  • Seite 89 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] Konfiguration Freigabe Möglichkeit zur Veränderung von Daten wird freigegeben (verfällt automatisch nach 120 Sekunden ohne Betätigung des Dreh-/ [No], YES, ESC Druckknopfs). Ohne Freigabe können die mit * gekennzeichneten Codes nur gelesen und nicht überschrieben werden. Ist die Vor-Ort Bedienung über HART -Kommunikation gesperrt, ®...
  • Seite 90 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] Initialisierungsart MAX: Maximalbereich des Stellventils, der Weg/Winkel des Drosselkörpers von der ZU-Stellung bis zum gegenüber- [MAX], NOM, MAN, SUB, liegenden Anschlag im Antrieb. ZP, ESC NOM: Nennbereich des Stellventils, der Weg/Winkel des Dros- selkörpers gemessen von der ZU-Stellung bis zur angege- benen AUF-Stellung MAN:...
  • Seite 91 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] Hub-/Drehwinkelbereich Endwert für den Hub/Drehwinkel im Nenn- bzw. Arbeitsbereich. Ende (x-Bereich Ende) Wert wird angezeigt bzw. muss eingegeben werden. Die Kennlinie wird angepasst. 20.0 bis [100.0 %] des Nennbereichs, ESC Beispiel: Als Anwendung für einen geänderten Arbeitsbereich gilt z.
  • Seite 92 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] 13* Sollwertgrößenbereich Endwert (100 % = 20 mA) des gültigen Sollwertgrößenbereichs Ende (w-Ende) Der Endwert muss größer sein als der Anfangswert. 25.0 bis [100.0 %] vom Sollwertbereich, ESC 14* Endlage bei w kleiner Nähert sich der Sollwert w bis auf den eingestellten Prozentsatz an (Endlage w <) den Endwert, der zum Schließen des Ventils führt, wird der An- trieb spontan vollständig entlüftet (bei AIR TO OPEN) oder belüftet...
  • Seite 93 Sechsfaches >30 Sekunden ist, wird die sechsfache Laufzeit als Nachlaufzeit übernommen. 20* Kennlinienauswahl Kennlinienauswahl Linear [0] bis 9, ESC Gleichprozentig Gleichprozentig invers SAMSON-Stellklappe linear SAMSON-Stellklappe gleichprozentig VETEC-Drehkegel linear VETEC-Drehkegel gleichprozentig Kugelsegment linear Kugelsegment gleichprozentig Benutzerdefiniert (Definition über Bediensoftware) Info: Kennlinien, vgl. Kapitel 12.4 21* Gewünschte Laufzeit AUF...
  • Seite 94 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] 24* Grenzwert Wegintegral Grenzwert Wegintegral, nach dessen Überschreiten erscheint die Störmeldung und das Maulschlüsselsymbol. 1000 bis 99x10 [1.000000], ESC Exponentielle Darstellung ab Zählerstand >9999 Binärausgang Mit diesem Code kann vor Ort erkannt werden, ob das Gerät als Option einen Binärausgang hat.
  • Seite 95 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] 29* Stellungsmelder x/ix Wirkrichtung des optionalen Stellungsmelders, gibt ausgehend von der Sicherheitsstellung die Zuordnung der Hub-/Winkelstel- [], , ESC lung zum Ausgangssignal i an. Der Arbeitsbereich (vgl. Code 8) des Ventils wird als 4-bis-20-mA- Signal abgebildet.
  • Seite 96 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] 34* Schließrichtung clockwise, im Uhrzeigersinn CCL: counterclockwise, gegen den Uhrzeigersinn CL, [CCL], ESC Drehrichtung des Hebels für den Hubabgriff, durch die die ZU- Stellung des Stellventils erreicht wird (Blick auf das Display des Stellungsreglers) Eingabe nur bei Initialisierungsmodus SUB notwendig.
  • Seite 97 Anhang Code Parameter – Anzeigen, Beschreibung Werte [Werkseinstellung] Info y Stellsignal y [%], bezogen auf den bei der Initialisierung ermittel- ten Hubbereich nur Anzeige MAX: Der Stellungsregler baut seinen maximalen Ausgangs- druck auf, vgl. Beschreibung Code 14/15. Der Stellungsregler entlüftet vollständig, vgl. Beschreibung Code 14/15.

  • Seite 98: Fehlercodes

    Anhang 12.3 Fehlercodes Initialisierungsfehler Fehlercodes – Abhilfe Meldung Sammelstatus aktiv, bei der Abfrage erscheint Err. Falls Störmeldungen vorliegen, werden sie hier angezeigt. 50 x > Bereich Das Messsignal liefert einen zu großen oder zu kleinen Wert, der Hebel be- findet sich in der Nähe seiner mechanischen Grenze. •...
  • Seite 99 Anhang Fehlercodes – Abhilfe Meldung Sammelstatus aktiv, bei der Abfrage erscheint Err. Falls Störmeldungen vorliegen, werden sie hier angezeigt. 53 Initialisierungszeit Der Initialisierungslauf dauert zu lange. überschritten • Kein Druck auf der Zuluftleitung oder undicht (Init-Zeit >) • Zuluftausfall während der Initialisierung Statusklassifikation [Wartungsbedarf] Abhilfe Anbau und Zuluftdruckleitung überprüfen, Gerät erneut initialisieren.
  • Seite 100 Anhang Betriebsfehler Fehlercodes – Abhilfe Meldung Sammelstatus aktiv, bei der Abfrage erscheint Err. Falls Störmeldungen vorliegen, werden sie hier angezeigt. 57 Regelkreis Regelkreis gestört, das Stellventil folgt nicht mehr in den tolerierbaren Zeiten der Regelgröße (Alarm Toleranzband Code 19). Zusätzliche Meldung am •...

  • Seite 101: Hardwarefehler

    Der Stellungsregler folgt aber weiterhin seinem Sollwert, sodass der Prozess im sicheren Zustand bleibt. Statusklassifikation [Wartungsanforderung] Abhilfe Stellungsregler zur Reparatur an SAMSON schicken. 63 w zu klein Der Sollwert w ist kleiner als 3,7 mA; tritt auf, wenn die den Stellungsregler treibende Stromquelle nicht der Norm entspricht.
  • Seite 102 67 Kontrollrechner Hardwareregler wird mit einer Kontrollrechnung überwacht. Zusätzliche Meldung am Störmeldekontakt! Statusklassifikation Ausfall (nicht klassifizierbar) Abhilfe Fehler quittieren. Ist das nicht möglich, Gerät zur Reparatur an SAMSON schicken. Datenfehler Fehlercodes – Abhilfe Meldung Sammelstatus aktiv, bei der Abfrage erscheint Err.
  • Seite 103 [Wartungsbedarf] Abhilfe Fehler quittieren, Reset durchführen. Stellungsregler erneut initialisieren. Interner Interner Gerätefehler Gerätefehler 1 Statusklassifikation [Wartungsbedarf] Abhilfe Gerät zur Reparatur an SAMSON schicken. -Parameter HART Fehler in den Parametern, die für die Regelung nicht kritisch sind ® Statusklassifikation [Wartungsbedarf] Abhilfe Fehler quittieren. Kontrolle und ggf. Neueinstellung gewünschter Para- meter.
  • Seite 104 Reparatur an SAMSON schicken. Optionsparameter Fehler in den Optionsparametern Statusklassifikation [Wartungsbedarf] Abhilfe Gerät zur Reparatur an SAMSON schicken. Diagnosefehler Fehlercodes – Abhilfe Meldung Sammelstatus aktiv, bei der Abfrage erscheint Err. Falls Störmeldungen vorliegen, werden sie hier angezeigt. Erweiterte Diagnose Meldungen in der erweiterten Diagnose EXPERTplus stehen an (vgl.

  • Seite 105: Kennlinienauswahl

    Anhang 12.4 Kennlinienauswahl Im Folgenden sind die unter Code 20 wählbaren Kennlinien grafisch dargestellt. Info Die individuelle Definition der Kennlinie (benutzerdefinierte Kennlinie) kann nur über eine Workstation/Bediensoftware (z. B. TROVIS-VIEW) erfolgen. Linear (Kennlinienauswahl: 0) Hub/Drehwinkel [%] Sollwert [%] Gleichprozentig (Kennlinienauswahl: 1) Gleichprozentig invers (Kennlinienauswahl: 2) Hub/Drehwinkel [%] Hub/Drehwinkel [%]...
  • Seite 106 Anhang SAMSON-Stellklappe gleichprozentig SAMSON-Stellklappe linear (Kennlinienauswahl: 3) (Kennlinienauswahl: 4) Hub/Drehwinkel [%] Hub/Drehwinkel [%] Sollwert [%] Sollwert [%] VETEC-Drehkegel linear VETEC-Drehkegel gleichprozentig (Kennlinienauswahl: 5) (Kennlinienauswahl: 6) Hub/Drehwinkel [%] Hub/Drehwinkel [%] Sollwert [%] Sollwert [%] Kugelsegment linear Kugelsegment gleichprozentig (Kennlinienauswahl: 7) (Kennlinienauswahl: 8)
  • Seite 107 EB 8387-3...
  • Seite 108 EB 8387-3...
  • Seite 109 EB 8387-3...
  • Seite 110 EB 8387-3...
  • Seite 111 EB 8387-3...
  • Seite 112 EB 8387-3...
  • Seite 113 Elektropneumatischer Ex d Stellungsregler mit HART-Kommunikation / Electropneumatic Ex d Positioner with HART communication / Positionneur électropneumatique Ex d avec communication HART Typ/Type/Type 3731-3... wird die Konformität mit den einschlägigen Harmonisierungsrechtsvorschriften der Union bestätigt / the conformity with the relevant Union harmonisation legislation is declared with/ est conforme à...
  • Seite 114 Explosion Protection 2014/34/EU (ab/from 2016-04-20) EN 61241-1:2004 RoHS 2011/65/EU EN 50581:2012 Hersteller / Manufacturer / Fabricant: SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 D-60314 Frankfurt am Main Deutschland/Germany/Allemagne Frankfurt / Francfort, 2017-07-29 Im Namen des Herstellers/ On behalf of the Manufacturer/ Au nom du fabricant.
  • Seite 115 EB 8387-3...
  • Seite 116 EB 8387-3 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samson.de · Internet: www.samson.de...
