Bauart 3730
Elektropneumatischer Stellungsregler
Typ 3730-3
®
mit HART
-Kommunikation

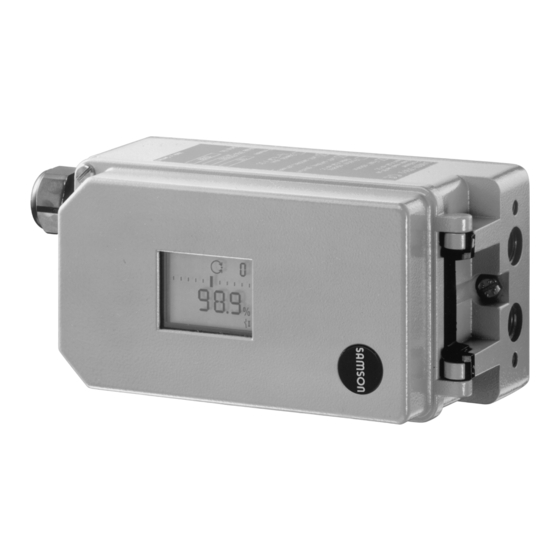

Bild 1 · Typ 3730-3
Einbau- und
Bedienungsanleitung
EB 8384-3 (1300-1603)
Firmwareversion 1.56
Ausgabe Februar 2015
EB + CD
