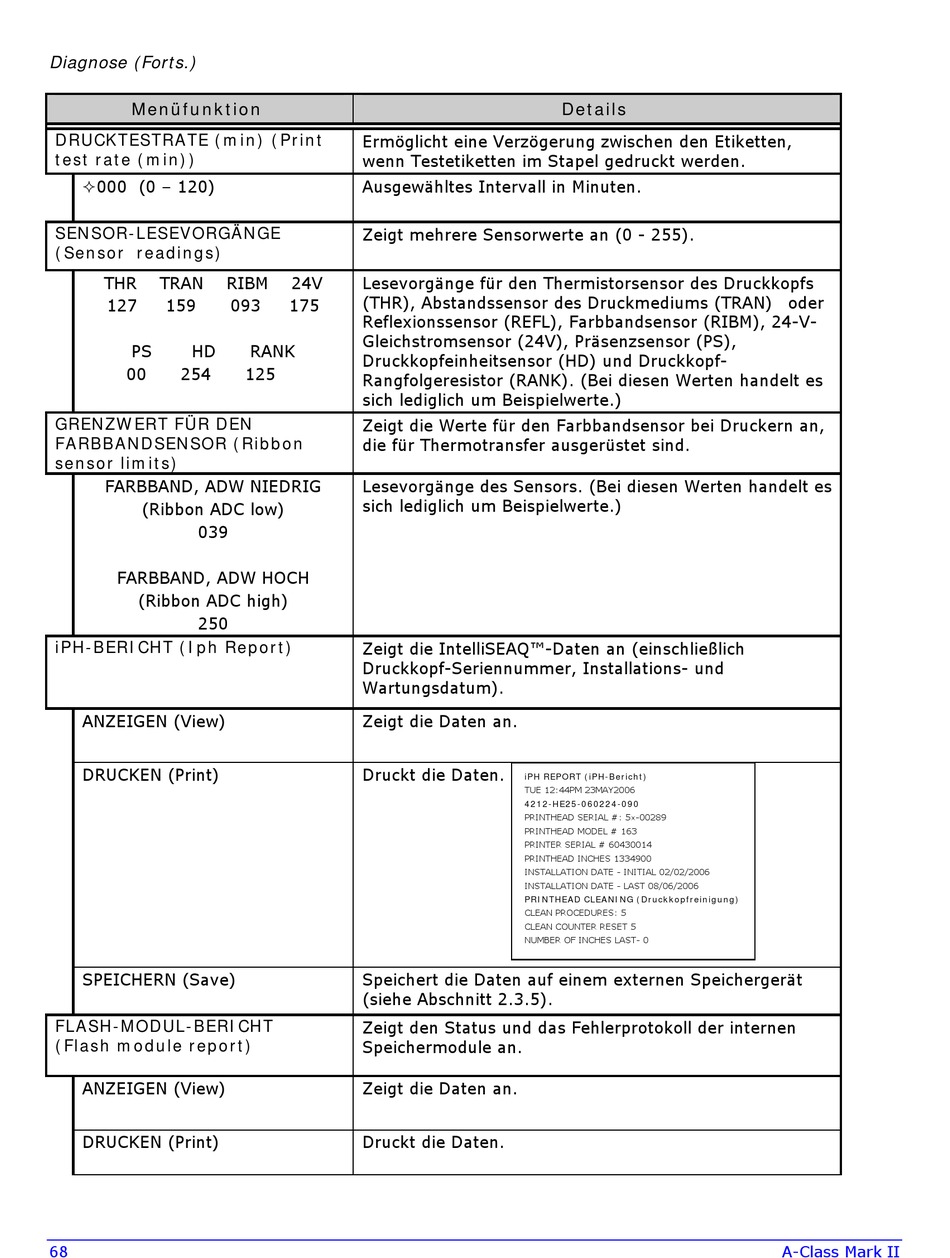

Datamax-O’Neil A-Class Mark II Bedienerhandbuch Seite 78

Diagnose (Forts.)
Menüfunktion
DRUCKTESTRATE (min) (Print
test rate (min))
000 (0 – 120)
SENSOR-LESEVORGÄNGE
(Sensor readings)
THR TRAN RIBM
127 159
PS HD
00 254
GRENZWERT FÜR DEN
FARBBANDSENSOR (Ribbon
sensor limits)
FARBBAND, ADW NIEDRIG
(Ribbon ADC low)
039
FARBBAND, ADW HOCH
(Ribbon ADC high)
250
iPH-BERICHT (Iph Report)
ANZEIGEN (View)
DRUCKEN (Print)
SPEICHERN (Save)
FLASH-MODUL-BERICHT
(Flash module report)
ANZEIGEN (View)
DRUCKEN (Print)
68
Ermöglicht eine Verzögerung zwischen den Etiketten,
wenn Testetiketten im Stapel gedruckt werden.
Ausgewähltes Intervall in Minuten.
Zeigt mehrere Sensorwerte an (0 - 255).
24V Lesevorgänge für den Thermistorsensor des Druckkopfs
(THR), Abstandssensor des Druckmediums (TRAN) oder
093 175
Reflexionssensor (REFL), Farbbandsensor (RIBM), 24-V-
Gleichstromsensor (24V), Präsenzsensor (PS),
RANK
Druckkopfeinheitsensor (HD) und Druckkopf-
125
Rangfolgeresistor (RANK). (Bei diesen Werten handelt es
sich lediglich um Beispielwerte.)
Zeigt die Werte für den Farbbandsensor bei Druckern an,
die für Thermotransfer ausgerüstet sind.
Lesevorgänge des Sensors. (Bei diesen Werten handelt es
sich lediglich um Beispielwerte.)
Zeigt die IntelliSEAQ™-Daten an (einschließlich
Druckkopf-Seriennummer, Installations- und
Wartungsdatum).
Zeigt die Daten an.
Druckt die Daten.
Speichert die Daten auf einem externen Speichergerät
(siehe Abschnitt 2.3.5).
Zeigt den Status und das Fehlerprotokoll der internen
Speichermodule an.
Zeigt die Daten an.
Druckt die Daten.
Details
iPH REPORT (iPH-Bericht)
TUE 12:44PM 23MAY2006
4212-HE25-060224-090
PRINTHEAD SERIAL #: 5x-00289
PRINTHEAD MODEL # 163
PRINTER SERIAL # 60430014
PRINTHEAD INCHES 1334900
INSTALLATION DATE - INITIAL 02/02/2006
INSTALLATION DATE - LAST 08/06/2006
PRINTHEAD CLEANING (Druckkopfreinigung)
CLEAN PROCEDURES: 5
CLEAN COUNTER RESET 5
NUMBER OF INCHES LAST- 0
A-Class Mark II
