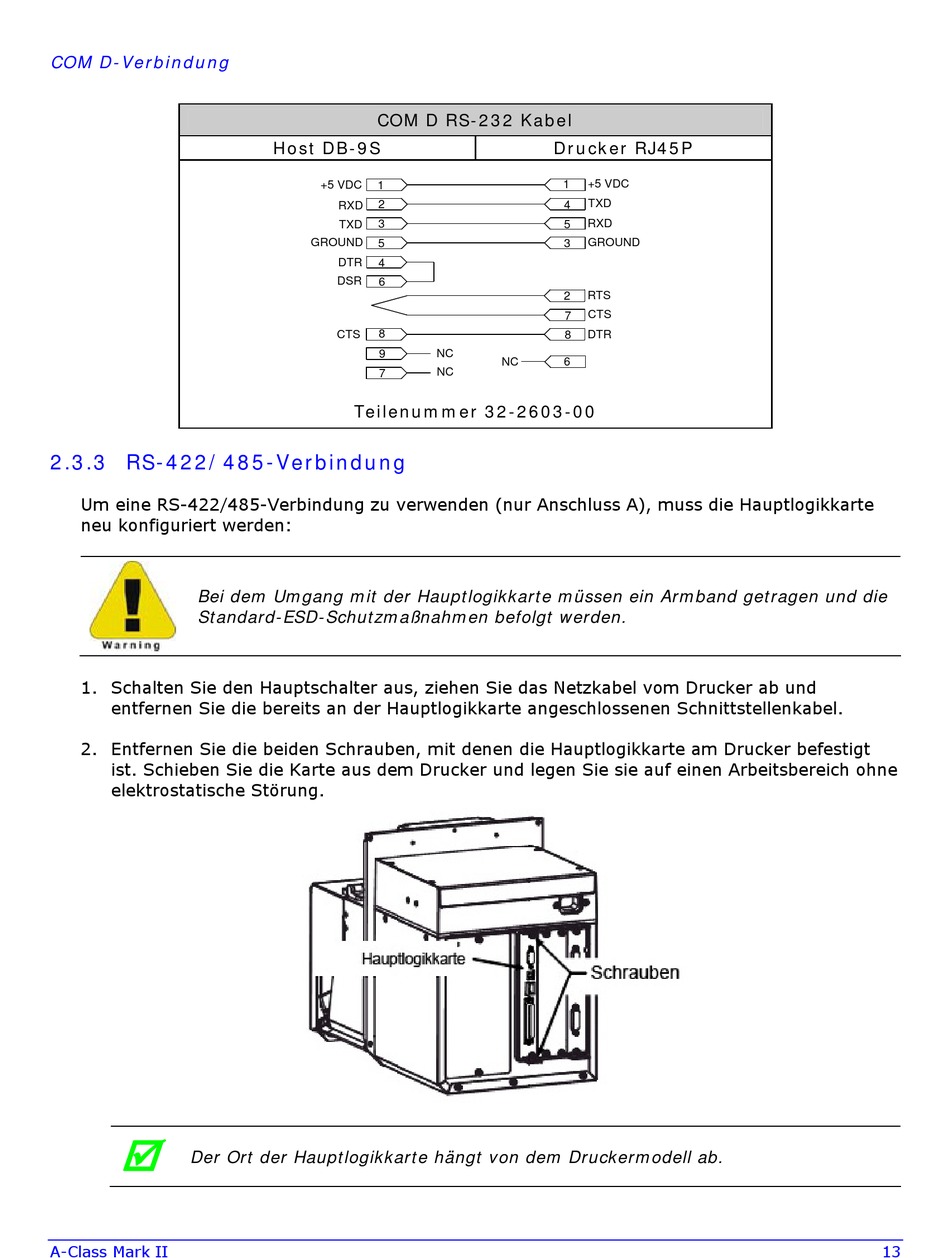

COM D-Verbindung
2.3.3 RS-422/485-Verbindung
Um eine RS-422/485-Verbindung zu verwenden (nur Anschluss A), muss die Hauptlogikkarte
neu konfiguriert werden:
Bei dem Umgang mit der Hauptlogikkarte müssen ein Armband getragen und die
Standard-ESD-Schutzmaßnahmen befolgt werden.
1. Schalten Sie den Hauptschalter aus, ziehen Sie das Netzkabel vom Drucker ab und
entfernen Sie die bereits an der Hauptlogikkarte angeschlossenen Schnittstellenkabel.
2. Entfernen Sie die beiden Schrauben, mit denen die Hauptlogikkarte am Drucker befestigt
ist. Schieben Sie die Karte aus dem Drucker und legen Sie sie auf einen Arbeitsbereich ohne
elektrostatische Störung.
Der Ort der Hauptlogikkarte hängt von dem Druckermodell ab.
A-Class Mark II
COM D RS-232 Kabel
Host DB-9S
+5 VDC
1
2
RXD
TXD
3
GROUND
5
DTR
4
DSR
6
CTS
8
NC
9
NC
7
Teilenummer 32-2603-00
Drucker RJ45P
+5 VDC
1
TXD
4
RXD
5
GROUND
3
RTS
2
CTS
7
DTR
8
NC
6
13
