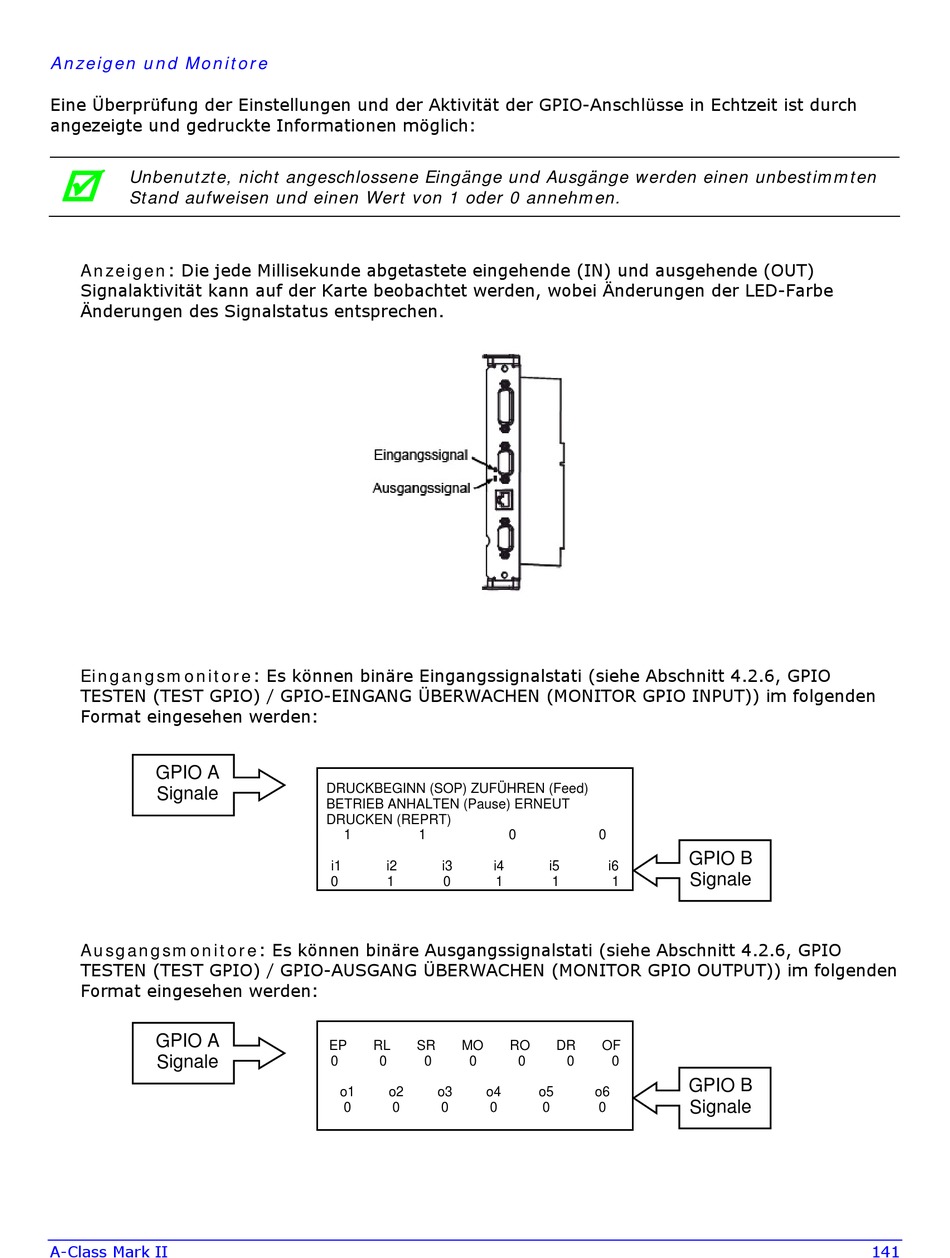

Anzeigen und Monitore

Eine Überprüfung der Einstellungen und der Aktivität der GPIO-Anschlüsse in Echtzeit ist durch
angezeigte und gedruckte Informationen möglich:

Unbenutzte, nicht angeschlossene Eingänge und Ausgänge werden einen unbestimmten
Stand aufweisen und einen Wert von 1 oder 0 annehmen.
Anzeigen: Die jede Millisekunde abgetastete eingehende (IN) und ausgehende (OUT)
Signalaktivität kann auf der Karte beobachtet werden, wobei Änderungen der LED-Farbe
Änderungen des Signalstatus entsprechen.
Eingangsmonitore: Es können binäre Eingangssignalstati (siehe Abschnitt 4.2.6, GPIO
TESTEN (TEST GPIO) / GPIO-EINGANG ÜBERWACHEN (MONITOR GPIO INPUT)) im folgenden
Format eingesehen werden:
GPIO A
Signale
Ausgangsmonitore: Es können binäre Ausgangssignalstati (siehe Abschnitt 4.2.6, GPIO
TESTEN (TEST GPIO) / GPIO-AUSGANG ÜBERWACHEN (MONITOR GPIO OUTPUT)) im folgenden
Format eingesehen werden:
GPIO A
Signale
A-Class Mark II
DRUCKBEGINN (SOP) ZUFÜHREN (Feed)
BETRIEB ANHALTEN (Pause) ERNEUT
DRUCKEN (REPRT)
1 1
i1 i2 i3 i4
0 1 0 1
EP RL SR MO
0 0 0 0
o1 o2 o3 o4
0 0 0 0
0 0
i5 i6
1 1
RO DR OF
0 0 0
o5 o6
0 0
GPIO B
Signale
GPIO B
Signale
