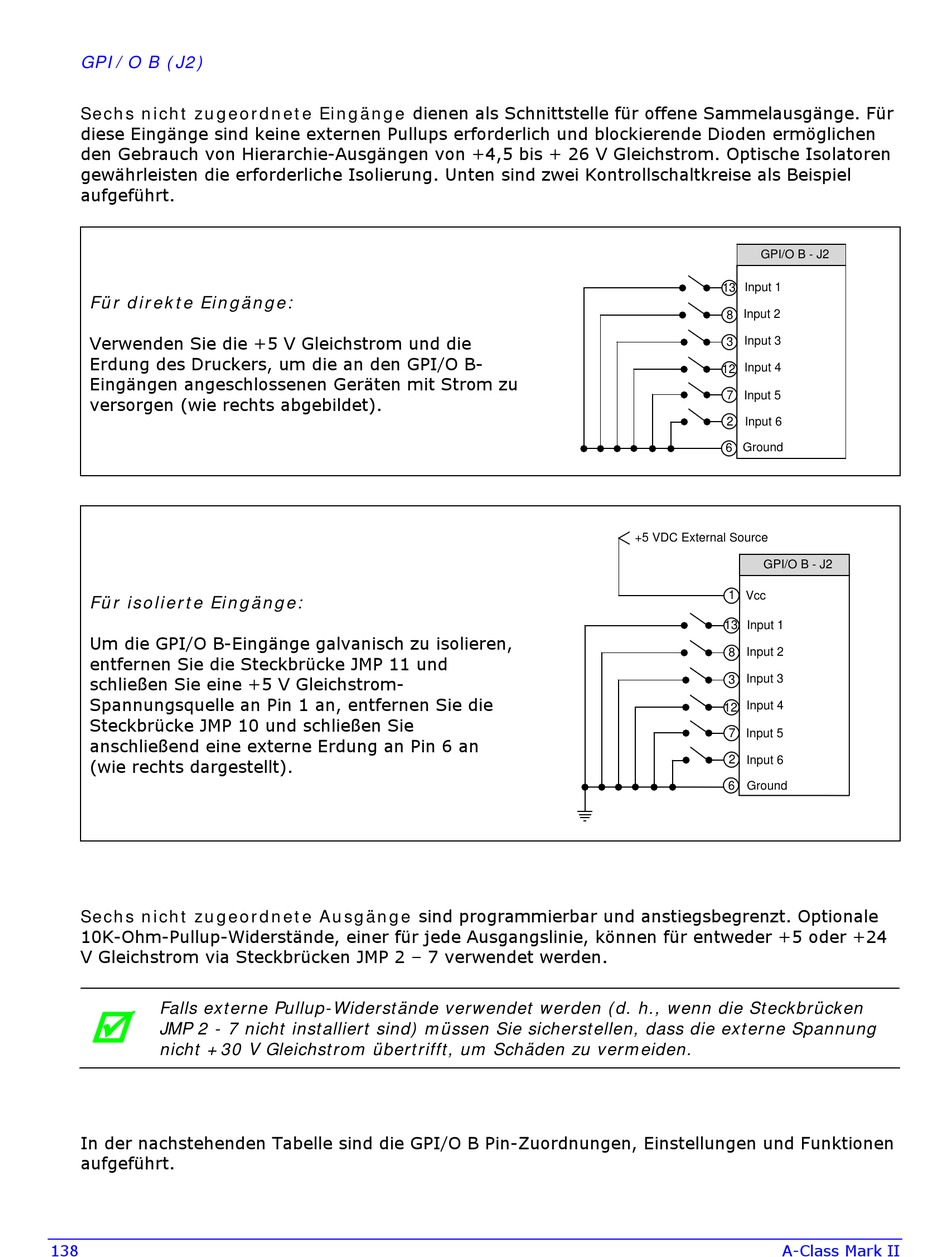

GPI/O B (J2)
Sechs nicht zugeordnete Eingänge dienen als Schnittstelle für offene Sammelausgänge. Für
diese Eingänge sind keine externen Pullups erforderlich und blockierende Dioden ermöglichen
den Gebrauch von Hierarchie-Ausgängen von +4,5 bis + 26 V Gleichstrom. Optische Isolatoren
gewährleisten die erforderliche Isolierung. Unten sind zwei Kontrollschaltkreise als Beispiel
aufgeführt.
Für direkte Eingänge:
Verwenden Sie die +5 V Gleichstrom und die
Erdung des Druckers, um die an den GPI/O B-
Eingängen angeschlossenen Geräten mit Strom zu
versorgen (wie rechts abgebildet).
Für isolierte Eingänge:
Um die GPI/O B-Eingänge galvanisch zu isolieren,
entfernen Sie die Steckbrücke JMP 11 und
schließen Sie eine +5 V Gleichstrom-
Spannungsquelle an Pin 1 an, entfernen Sie die
Steckbrücke JMP 10 und schließen Sie
anschließend eine externe Erdung an Pin 6 an
(wie rechts dargestellt).
Sechs nicht zugeordnete Ausgänge sind programmierbar und anstiegsbegrenzt. Optionale
10K-Ohm-Pullup-Widerstände, einer für jede Ausgangslinie, können für entweder +5 oder +24
V Gleichstrom via Steckbrücken JMP 2 – 7 verwendet werden.
Falls externe Pullup-Widerstände verwendet werden (d. h., wenn die Steckbrücken

JMP 2 - 7 nicht installiert sind) müssen Sie sicherstellen, dass die externe Spannung
nicht +30 V Gleichstrom übertrifft, um Schäden zu vermeiden.
In der nachstehenden Tabelle sind die GPI/O B Pin-Zuordnungen, Einstellungen und Funktionen
aufgeführt.
138
GPI/O B - J2
13 Input 1
Input 2
8
Input 3
3
Input 4
12
7 Input 5
2 Input 6
Ground
6
+5 VDC External Source
GPI/O B - J2
1 Vcc
13 Input 1
Input 2
8
Input 3
3
Input 4
12
7 Input 5
2 Input 6
6
Ground
