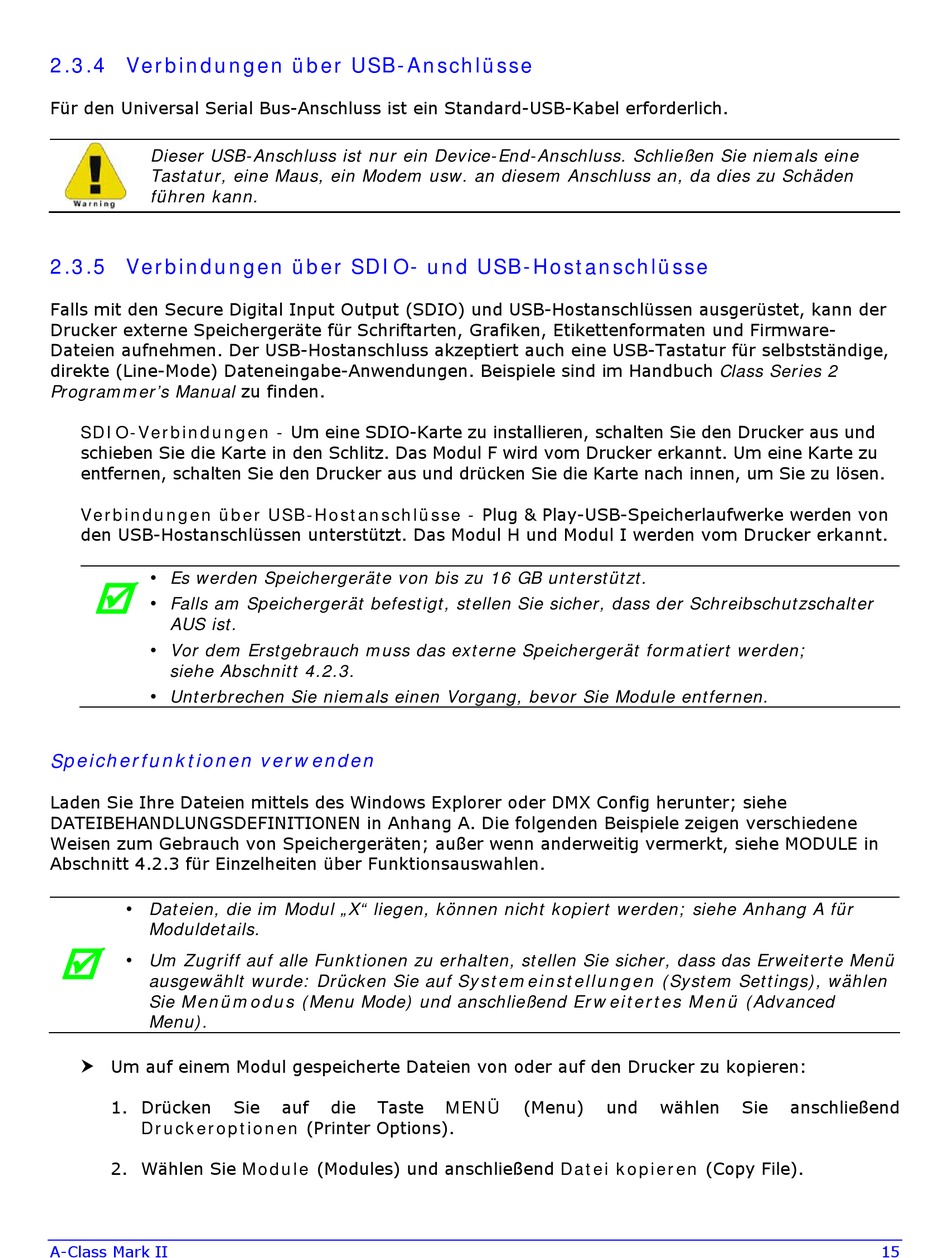

2.3.4 Verbindungen über USB-Anschlüsse
Für den Universal Serial Bus-Anschluss ist ein Standard-USB-Kabel erforderlich.
Dieser USB-Anschluss ist nur ein Device-End-Anschluss. Schließen Sie niemals eine
Tastatur, eine Maus, ein Modem usw. an diesem Anschluss an, da dies zu Schäden
führen kann.
2.3.5 Verbindungen über SDIO- und USB-Hostanschlüsse
Falls mit den Secure Digital Input Output (SDIO) und USB-Hostanschlüssen ausgerüstet, kann der
Drucker externe Speichergeräte für Schriftarten, Grafiken, Etikettenformaten und Firmware-
Dateien aufnehmen. Der USB-Hostanschluss akzeptiert auch eine USB-Tastatur für selbstständige,
direkte (Line-Mode) Dateneingabe-Anwendungen. Beispiele sind im Handbuch Class Series 2
Programmer's Manual zu finden.
SDIO-Verbindungen - Um eine SDIO-Karte zu installieren, schalten Sie den Drucker aus und
schieben Sie die Karte in den Schlitz. Das Modul F wird vom Drucker erkannt. Um eine Karte zu
entfernen, schalten Sie den Drucker aus und drücken Sie die Karte nach innen, um Sie zu lösen.
Verbindungen über USB-Hostanschlüsse - Plug & Play-USB-Speicherlaufwerke werden von
den USB-Hostanschlüssen unterstützt. Das Modul H und Modul I werden vom Drucker erkannt.
Es werden Speichergeräte von bis zu 16 GB unterstützt.
•

Falls am Speichergerät befestigt, stellen Sie sicher, dass der Schreibschutzschalter
•
AUS ist.
Vor dem Erstgebrauch muss das externe Speichergerät formatiert werden;
•
siehe Abschnitt 4.2.3.
Unterbrechen Sie niemals einen Vorgang, bevor Sie Module entfernen.
•
Speicherfunktionen verwenden
Laden Sie Ihre Dateien mittels des Windows Explorer oder DMX Config herunter; siehe
DATEIBEHANDLUNGSDEFINITIONEN in Anhang A. Die folgenden Beispiele zeigen verschiedene
Weisen zum Gebrauch von Speichergeräten; außer wenn anderweitig vermerkt, siehe MODULE in
Abschnitt 4.2.3 für Einzelheiten über Funktionsauswahlen.
Dateien, die im Modul „X" liegen, können nicht kopiert werden; siehe Anhang A für
•
Moduldetails.

Um Zugriff auf alle Funktionen zu erhalten, stellen Sie sicher, dass das Erweiterte Menü
•
ausgewählt wurde: Drücken Sie auf Systemeinstellungen (System Settings), wählen
Sie Menümodus (Menu Mode) und anschließend Erweitertes Menü (Advanced
Menu).
 Um auf einem Modul gespeicherte Dateien von oder auf den Drucker zu kopieren:
1. Drücken
Druckeroptionen (Printer Options).
2. Wählen Sie Module (Modules) und anschließend Datei kopieren (Copy File).
A-Class Mark II
Sie auf die Taste MENÜ (Menu) und wählen Sie anschließend
15
