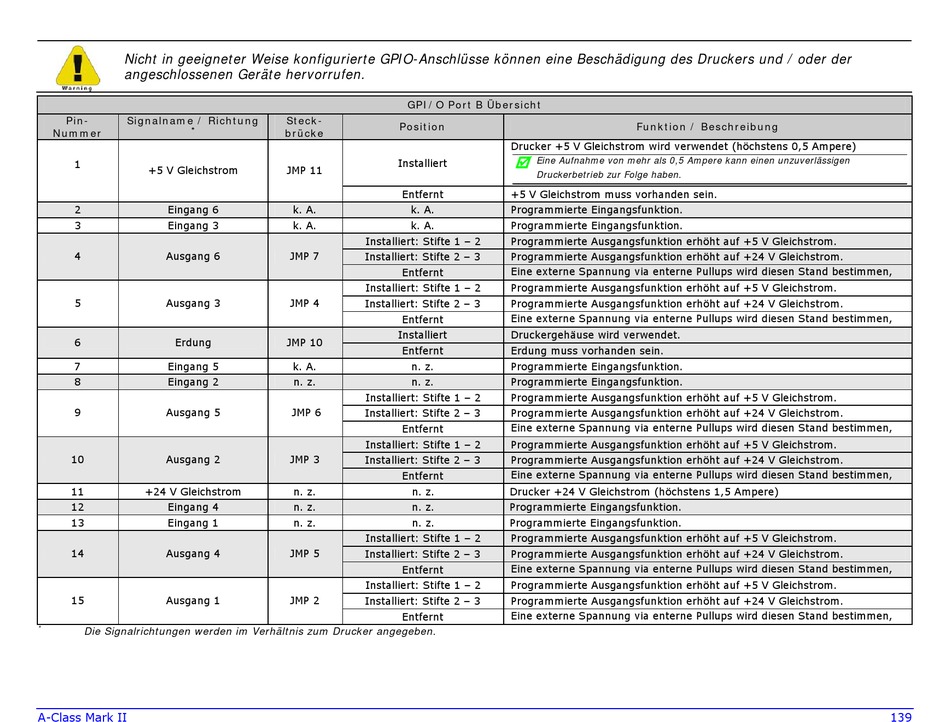

Nicht in geeigneter Weise konfigurierte GPIO-Anschlüsse können eine Beschädigung des Druckers und / oder der
angeschlossenen Geräte hervorrufen.
Pin- Signalname / Richtung
Nummer *
1
+5 V Gleichstrom
2 Eingang 6
3 Eingang 3
4 Ausgang 6
5 Ausgang 3
6 Erdung
7 Eingang 5
8 Eingang 2
9 Ausgang 5
10 Ausgang 2
11 +24 V Gleichstrom
12 Eingang 4
13 Eingang 1
14 Ausgang 4
15 Ausgang 1
*
Die Signalrichtungen werden im Verhältnis zum Drucker angegeben.
A-Class Mark II
GPI/O Port B Übersicht
Steck-
Position
brücke
Installiert
JMP 11
Entfernt
k. A. k. A.
k. A. k. A.
Installiert: Stifte 1 – 2
JMP 7
Installiert: Stifte 2 – 3
Entfernt
Installiert: Stifte 1 – 2
JMP 4
Installiert: Stifte 2 – 3
Entfernt
Installiert
JMP 10
Entfernt
k. A. n. z.
n. z. n. z.
Installiert: Stifte 1 – 2
JMP 6 Installiert: Stifte 2 – 3
Entfernt
Installiert: Stifte 1 – 2
JMP 3
Installiert: Stifte 2 – 3
Entfernt
n. z. n. z.
n. z. n. z.
n. z. n. z.
Installiert: Stifte 1 – 2
JMP 5
Installiert: Stifte 2 – 3
Entfernt
Installiert: Stifte 1 – 2
JMP 2
Installiert: Stifte 2 – 3
Entfernt
Funktion / Beschreibung
Drucker +5 V Gleichstrom wird verwendet (höchstens 0,5 Ampere)

Eine Aufnahme von mehr als 0,5 Ampere kann einen unzuverlässigen
Druckerbetrieb zur Folge haben.
+5 V Gleichstrom muss vorhanden sein.
Programmierte Eingangsfunktion.
Programmierte Eingangsfunktion.
Programmierte Ausgangsfunktion erhöht auf +5 V Gleichstrom.
Programmierte Ausgangsfunktion erhöht auf +24 V Gleichstrom.
Eine externe Spannung via enterne Pullups wird diesen Stand bestimmen,
Programmierte Ausgangsfunktion erhöht auf +5 V Gleichstrom.
Programmierte Ausgangsfunktion erhöht auf +24 V Gleichstrom.
Eine externe Spannung via enterne Pullups wird diesen Stand bestimmen,
Druckergehäuse wird verwendet.
Erdung muss vorhanden sein.
Programmierte Eingangsfunktion.
Programmierte Eingangsfunktion.
Programmierte Ausgangsfunktion erhöht auf +5 V Gleichstrom.
Programmierte Ausgangsfunktion erhöht auf +24 V Gleichstrom.
Eine externe Spannung via enterne Pullups wird diesen Stand bestimmen,
Programmierte Ausgangsfunktion erhöht auf +5 V Gleichstrom.
Programmierte Ausgangsfunktion erhöht auf +24 V Gleichstrom.
Eine externe Spannung via enterne Pullups wird diesen Stand bestimmen,
Drucker +24 V Gleichstrom (höchstens 1,5 Ampere)
Programmierte Eingangsfunktion.
Programmierte Eingangsfunktion.
Programmierte Ausgangsfunktion erhöht auf +5 V Gleichstrom.
Programmierte Ausgangsfunktion erhöht auf +24 V Gleichstrom.
Eine externe Spannung via enterne Pullups wird diesen Stand bestimmen,
Programmierte Ausgangsfunktion erhöht auf +5 V Gleichstrom.
Programmierte Ausgangsfunktion erhöht auf +24 V Gleichstrom.
Eine externe Spannung via enterne Pullups wird diesen Stand bestimmen,
