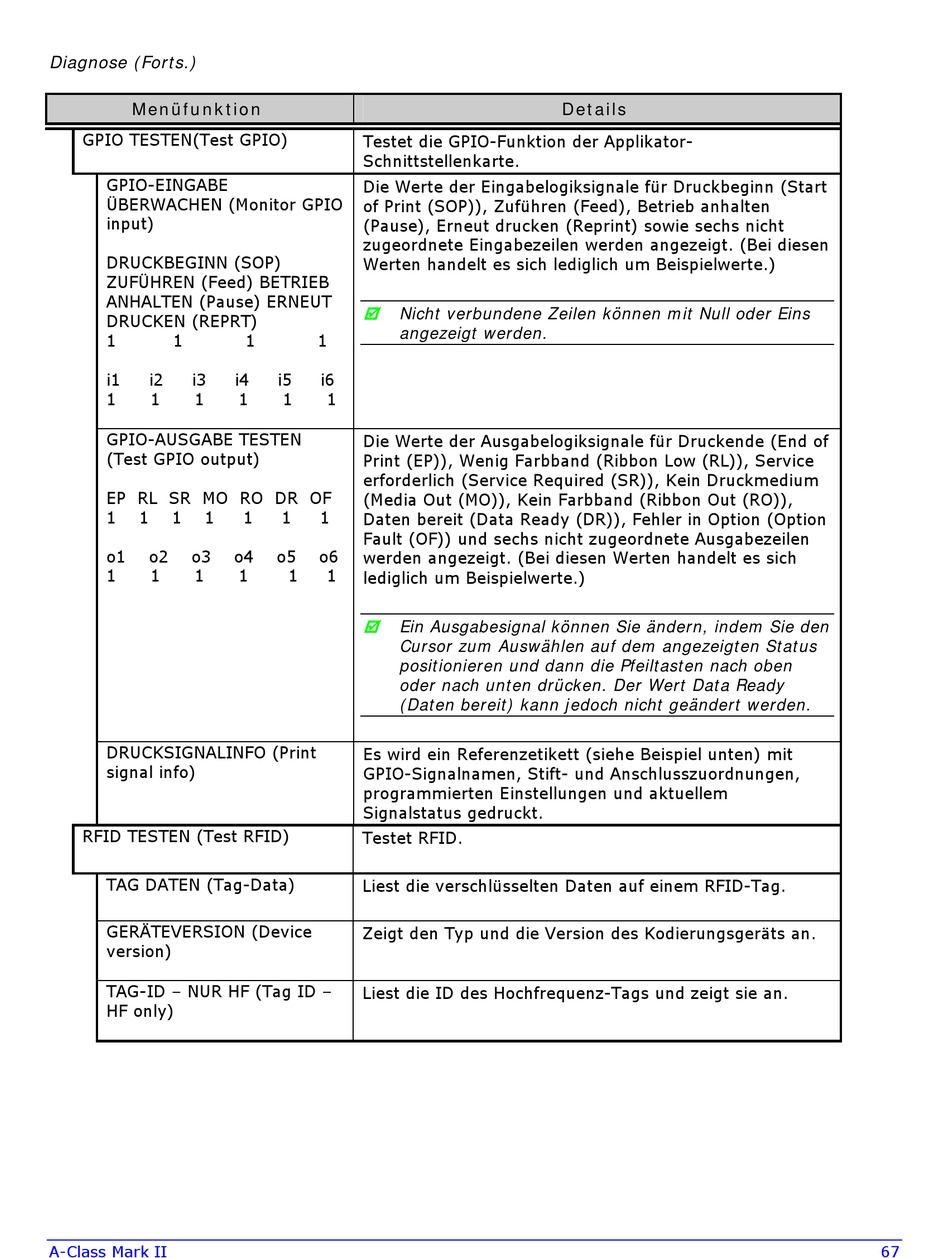

Diagnose (Forts.)
Menüfunktion
GPIO TESTEN(Test GPIO)
GPIO-EINGABE
ÜBERWACHEN (Monitor GPIO
input)
DRUCKBEGINN (SOP)
ZUFÜHREN (Feed) BETRIEB
ANHALTEN (Pause) ERNEUT
DRUCKEN (REPRT)
1 1
i1 i2 i3
1 1 1
GPIO-AUSGABE TESTEN
(Test GPIO output)
EP RL SR MO RO DR OF
1 1 1 1
o1 o2 o3
1 1 1
DRUCKSIGNALINFO (Print
signal info)
RFID TESTEN (Test RFID)
TAG DATEN (Tag-Data)
GERÄTEVERSION (Device
version)
TAG-ID – NUR HF (Tag ID –
HF only)
A-Class Mark II
Testet die GPIO-Funktion der Applikator-
Schnittstellenkarte.
Die Werte der Eingabelogiksignale für Druckbeginn (Start
of Print (SOP)), Zuführen (Feed), Betrieb anhalten
(Pause), Erneut drucken (Reprint) sowie sechs nicht
zugeordnete Eingabezeilen werden angezeigt. (Bei diesen
Werten handelt es sich lediglich um Beispielwerte.)
Nicht verbundene Zeilen können mit Null oder Eins

angezeigt werden.
1 1
i4 i5 i6
1 1 1
Die Werte der Ausgabelogiksignale für Druckende (End of
Print (EP)), Wenig Farbband (Ribbon Low (RL)), Service
erforderlich (Service Required (SR)), Kein Druckmedium
(Media Out (MO)), Kein Farbband (Ribbon Out (RO)),
1 1 1
Daten bereit (Data Ready (DR)), Fehler in Option (Option
Fault (OF)) und sechs nicht zugeordnete Ausgabezeilen
o4 o5 o6
werden angezeigt. (Bei diesen Werten handelt es sich
1 1 1
lediglich um Beispielwerte.)
Ein Ausgabesignal können Sie ändern, indem Sie den

Cursor zum Auswählen auf dem angezeigten Status
positionieren und dann die Pfeiltasten nach oben
oder nach unten drücken. Der Wert Data Ready
(Daten bereit) kann jedoch nicht geändert werden.
Es wird ein Referenzetikett (siehe Beispiel unten) mit
GPIO-Signalnamen, Stift- und Anschlusszuordnungen,
programmierten Einstellungen und aktuellem
Signalstatus gedruckt.
Testet RFID.
Liest die verschlüsselten Daten auf einem RFID-Tag.
Zeigt den Typ und die Version des Kodierungsgeräts an.
Liest die ID des Hochfrequenz-Tags und zeigt sie an.
Details
