3. Schieben Sie die Hauptplatine aus dem Drucker und bewegen Sie anschließend die
Steckbrücken entsprechend der gewünschten Option:
Für einen RS-422/485-Betrieb, stecken Sie die Steckbrücke auf die Pins E4 und E5;
•
Für +5VDC auf Pin 1, stecken Sie die Steckbrücke auf die Pins E1 und E2; oder
•
Für einen RS-232-Betrieb (Standard), stecken Sie die Steckbrücke auf die Pins E5 und E6;
•
Damit am Pin 1 keine Spannung anliegt (Standard), stecken Sie die Steckbrücke auf die
•
Pins E2 und E3.
4. Schieben Sie die Hauptplatine in den Drucker und befestigen
Sie sie mit den beiden vorher entfernten Schrauben.
5. Schließen Sie die Verbindungskabel an der Hauptplatine an
und schließen Sie das Netzkabel an
Stellen Sie für RS-422/485-Verbindungen sicher, dass Ihr Kabel
den Bedingungen (siehe Tabelle rechts) für eine geeignete
Datenübertragung entspricht.
14

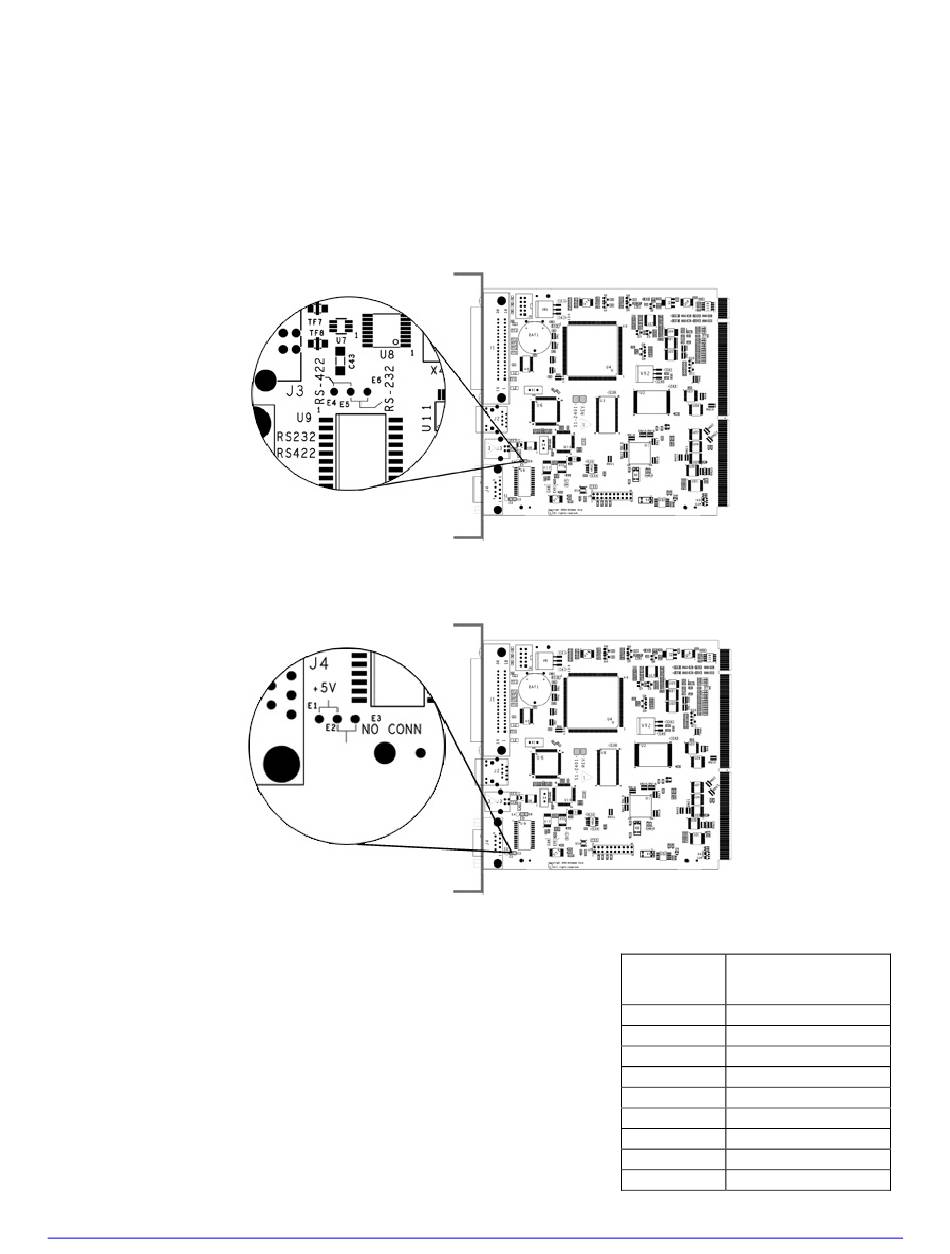

Steckbrücken der Verbindung
+5 Volt-Steckbrücke
Serieller RS-422 & RS-485
Anschluss
Funktion
Pin-Nummer
1 ---
2 RX-
3 TX+
4 ---
5 GND
6 ---
7 TX-
8 RX+
9 ---
