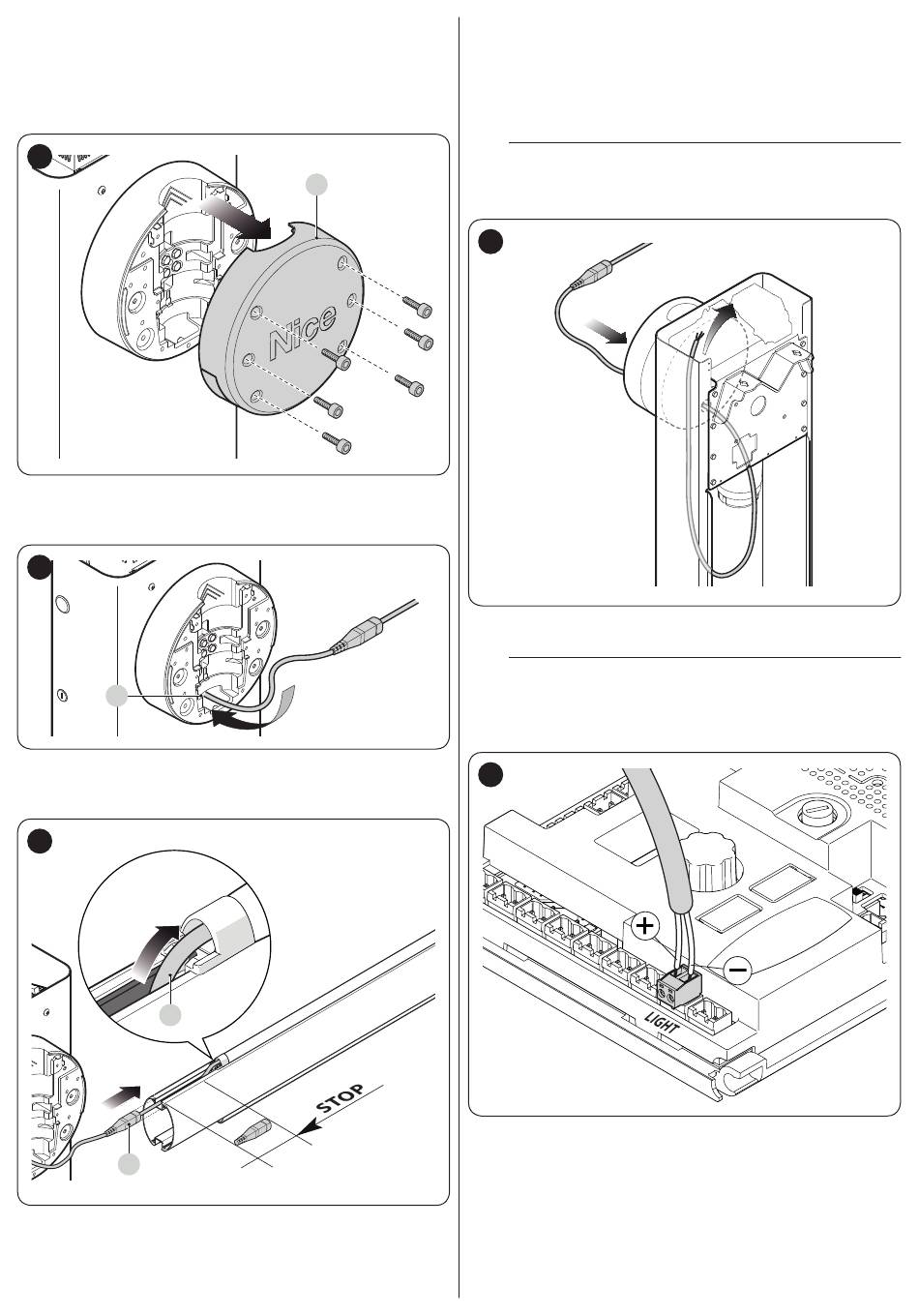

9.9 ANSCHLUSS SCHRANKENBAUM-LICHTER
(OPTIONALES ZUBEHÖR)
Zur Installation:
Schrankenbaum in senkrechte Position bringen
1.
6 Befestigungsschrauben der Schrankenbaumabde-
2.
ckung (A) herausdrehen
53
Schrankenbaum vorübergehend entfernen
3.
4. Kabeldurchführung durch die dafür vorgesehene Öffnung
(B) einführen
54
B
Beleuchtungskabel (C) in den Gummipuffer einsetzen,
5.
gegebenenfalls zur Erleichterung des Vorgangs ein klei-
nes Werkzeug zu Hilfe nehmen
55
C
C
40 – DEUTSCH
6.
7.
a
A
56
8.
m
57
Beleuchtungskabel bei Bedarf kürzen, jedoch nur an
den entsprechend gekennzeichneten Stellen. Nach dem
Schnitt ist der Stopfen am abgeschnittenen Ende zu ver-
setzen, um das neue Ende zu schließen
Anschlusskabel zuerst durch die Öffnung im Schranken-
baumhalter und dann durch die Öffnung im Gehäuse füh-
ren
Etwas mehr Kabel im Innern des Schrankenbaum-
halters belassen, so dass die Drehung des Schran-
kenbaums keinen Zug auf das Kabel bewirkt.
Beleuchtungskabel an die Klemme „LIGHT" an der Steu-
ereinheit anschließen
Der Ausgang „LIGHT" weist eine Polarität auf:
Wenn die Lichter nicht gemäß Programmierung
eingeschaltet werden, Kabel an der Klemme vertau-
schen.
