3.7 INSTALLATION DES ANTRIEBS

a
Eine fehlerhafte Installation kann zu schwerwiegen-
den Verletzungen beim Installateur führen sowie bei
den Personen, die die Anlage bedienen.
Bevor Sie mit dem Zusammenbau der Automation
beginnen, müssen die im Abschnitt „Überprüfun-
gen vor der Installation" und „Einsatzbeschränkun-
gen des Produkts" beschriebenen Vorprüfungen
durchgeführt werden.
Wenn die Montage auf einer bestehenden Fläche erfolgen
soll:

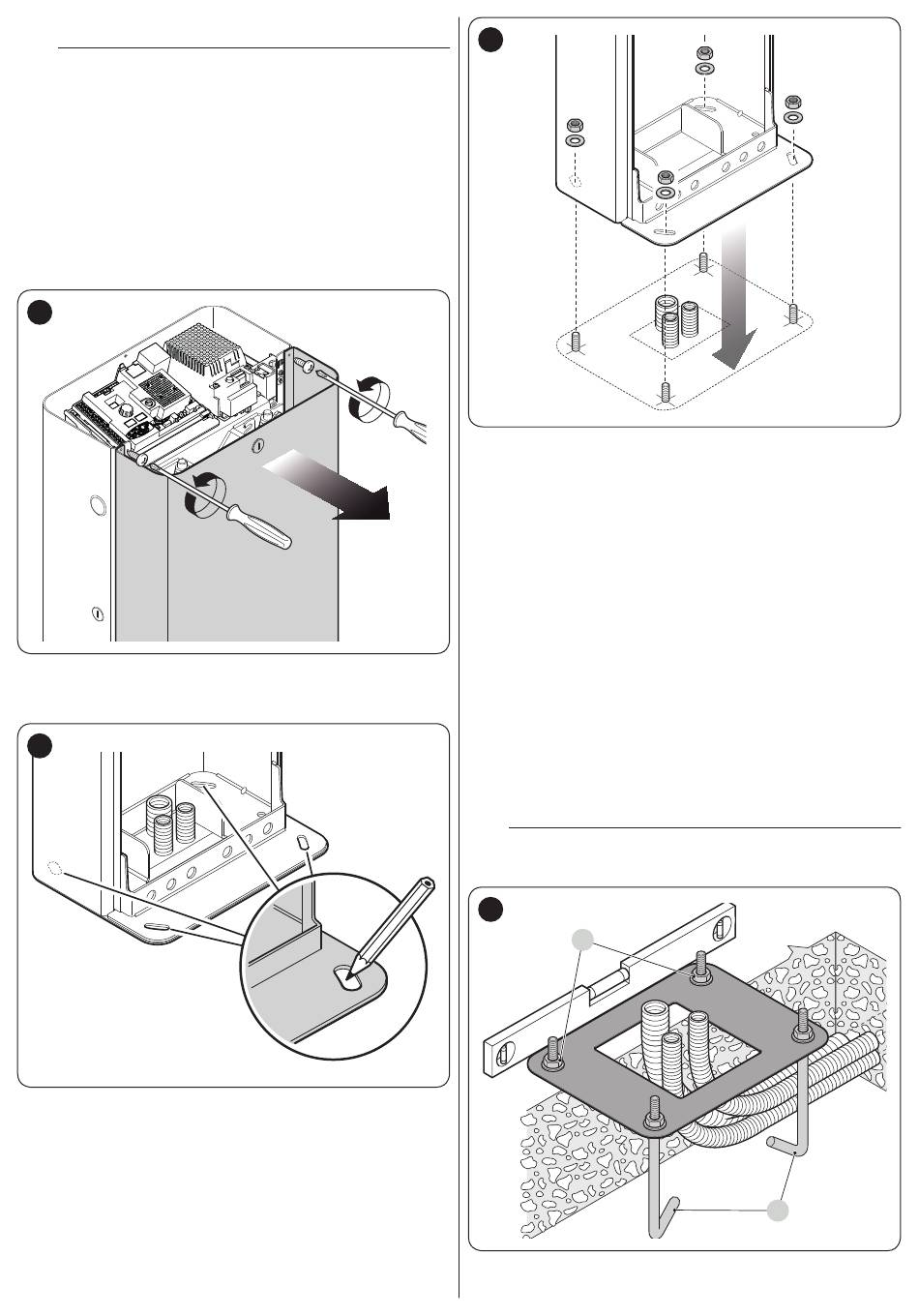

1. Gehäuse des Schrankenhebers öffnen
15
Schrankenheber auf der Montagefläche aufstellen und
2.
Punkte anzeichnen, an denen die Langlöcher befestigt
werden sollen
16
Schrankenheber beiseite stellen und die soeben ange-
3.
zeichneten Bohrungen in der Fläche herstellen
4. 4 Spreizanker einsetzen (nicht im Lieferumfang enthalten)
Schrankenheber ordnungsgemäß positionieren und mit
5.
entsprechenden Muttern und Unterlegscheiben befesti-
gen (nicht im Lieferumfang enthalten).
10 – DEUTSCH
17
Wenn die Fläche für die Montage noch nicht besteht:
Fundament zur Aufnahme der Fundamentplatte ausheben
1.
Hinweis Die Montagefläche muss vollkommen glatt und eben
sein. Wenn die Oberfläche aus Beton ist, muss dieser
mindestens 0,15 m dick sein und ausreichend mit Baus-
tahlkörben bewehrt sein. Das Betonvolumen muss min-
destens 0,2 m
betragen (bei einer Dicke von 0,25 m
3
entsprechend 0,8 m
Grundplatte mit etwa 0,9 m Seitenlänge). Die Befesti-
gung am Beton kann mithilfe von 4 Spreizankern mit
M12-Schrauben erfolgen, die eine Zugfestigkeit von
mindestens 400 kg haben. Wenn die Montagefläche
aus anderem Material besteht, ist dessen Festigkeit zu
beurteilen und zu prüfen, ob die vier Ankerpunkte einer
Belastung von mindestens 1000 kg widerstehen kön-
nen. Zur Befestigung M12-Schrauben verwenden.
2. Leerrohre zur Durchführung der Kabel anordnen
an der Fundamentplatte die vier Verankerungen (A) be-
3.
festigen und auf jede an der Ober- und Unterseite der
Platte je eine Mutter und eine Unterlegscheibe (im Liefer-
umfang enthalten) anordnen
m
Die untere Mutter muss bis zum Ende des Gewin-
des aufgeschraubt werden.
18
B
, d. h. gleich einer quadratischen
2
A
