4.2 SCHALTPLAN UND BESCHREIBUNG DER ANSCHLÜSSE

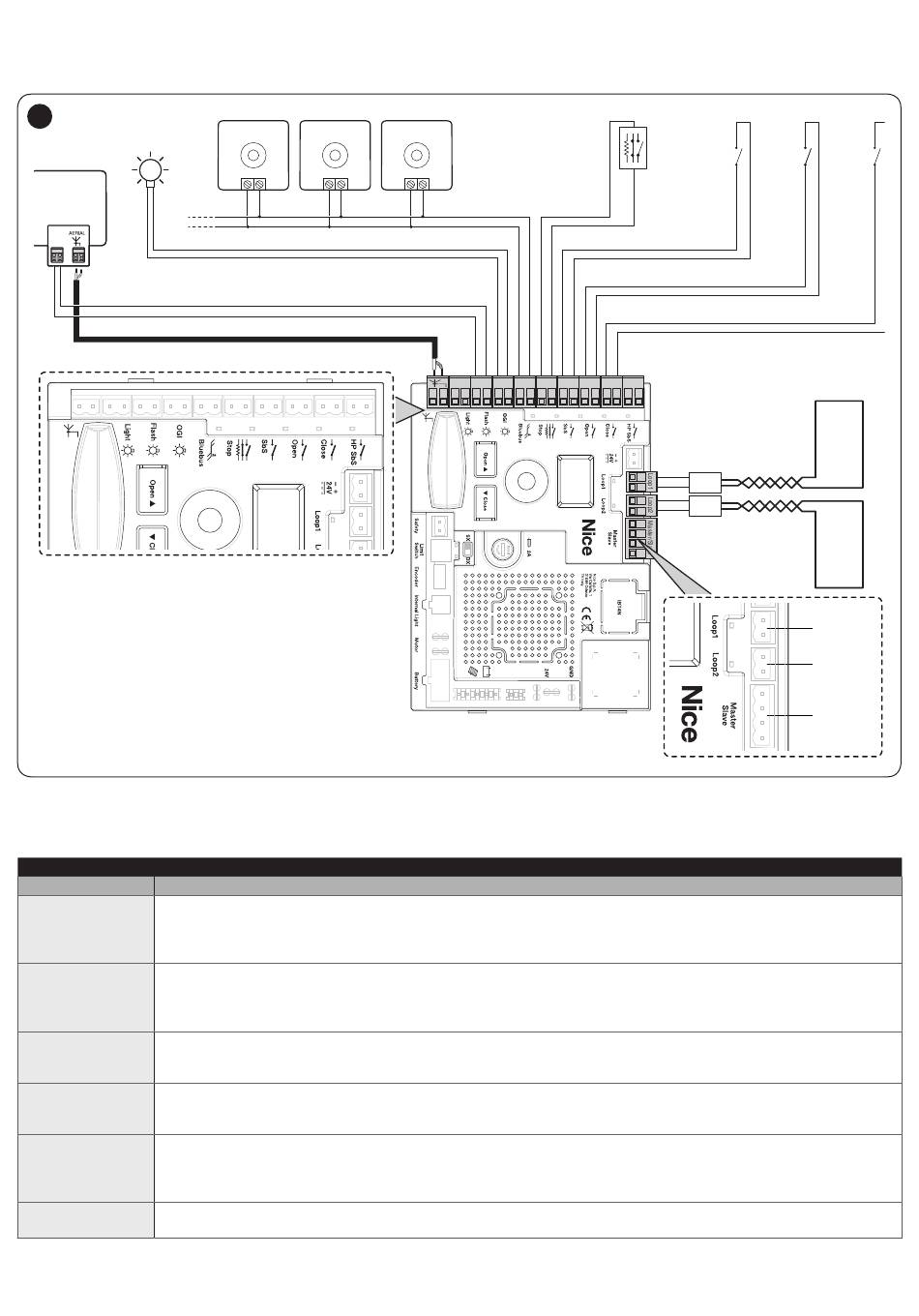

4.2.1 Schaltplan

34
OGI
24V 4W
FLASH
4.2.2 Beschreibung der Anschlüsse
ELEKTRISCHE ANSCHLÜSSE
Klemmen Beschreibung
Ausgang für Blinklicht „Schrankenbaum-Lichter"; es können 24-V-Signaleinrichtungen mit maximal 10 W
angeschlossen werden.
LIGHT
Kann mit dem Programmiergerät Oview auch für andere Funktionen programmiert (siehe Kapitel „PROGRAMMIE
RUNG") oder neu konfiguriert werden.
Ausgang für Blinkleuchte; angeschlossen werden können 12-V-Leuchten mit max. 21 W oder eine Nice
Blinkleuchte LUCY B, MLB oder MLBT.
FLASH
Kann mit dem Programmiergerät Oview auch für andere Funktionen programmiert (siehe Kapitel „PROGRAMMIE
RUNG") oder neu konfiguriert werden.
Ausgang „Leuchte Schranke offen"; angeschlossen werden kann eine 24-V-Signalleuchte mit max. 10 W.
Kann mit dem Programmiergerät Oview auch für andere Funktionen programmiert (siehe Kapitel „PROGRAMMIE
OGI
RUNG") oder neu konfiguriert werden.
An dieser Klemme können kompatible Geräte angeschlossen werden. Alle Geräte werden mit nur zwei Leitern,
die sowohl der Stromversorgung als auch der Signalübertragung dienen, parallel geschaltet.
BLUEBUS
Weitere Informationen über BlueBUS sind in Abschnitt „BlueBUS" enthalten.
Eingang für Vorrichtungen, welche die laufende Bewegung blockieren oder ggf. anhalten. Mit entsprechenden
Maßnahmen können am Eingang Schließ- und Öffnungskontakte oder Vorrichtungen mit konstantem Widerstand
STOP
angeschlossen werden.
Weitere Informationen über STOP sind in Abschnitt „Eingang STOP" enthalten.
Eingang für Vorrichtungen, welche die Bewegung im Schrittbetrieb steuern; es können „Normalerweise geöffnete"
SbS
Kontakte angeschlossen werden.
16 – DEUTSCH
MOTB/MOFB TX
Bluebus Bluebus
RX
Bluebus
Light Flash OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO NO NO
8K2
LOOP1
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NO
Tabelle 4
