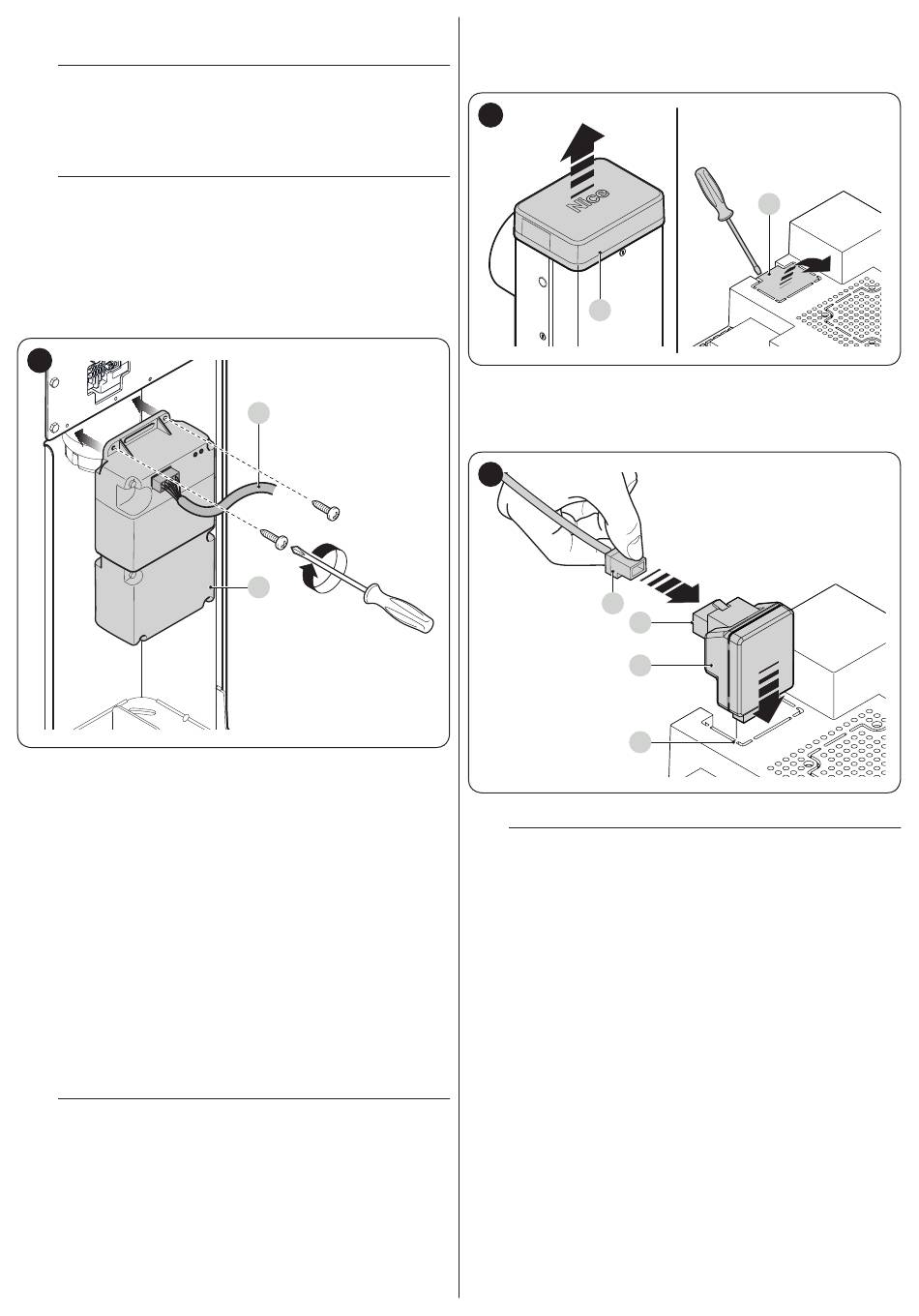

9.5 ANSCHLUSS UND INSTALLATION DER
PUFFERBATTERIE
f
Der elektrische Anschluss der Batterie an die Steue-
rung darf erst erfolgen, wenn alle Installations- und
Programmierphasen abgeschlossen wurden, da die
Batterie eine Stromversorgung für den Notfall dar-
stellt.
f
Vor der Installation einer Pufferbatterie muss die
Steuerung von der Stromversorgung getrennt wer-
den.
Zur Installation und zum Anschließen der Batterie:
Pufferbatterie einsetzen
1.
2. Entsprechendes Kabel an den Steckverbinder der Puffer-
batterie anschließen
3. Netzstromversorgung einschalten.
49
9.6 ANSCHLUSS DES PROGRAMMIERGERÄTES
OVIEW
Das Programmiergerät „Oview" kann an die Steuerung ange-
schlossen werden.
Dieses Gerät ermöglicht eine umfassende und schnelle Pro-
grammierung der Funktionen, Einstellung der Parameter, das
Update der Steuerungs-Firmware, die Diagnose eventueller
Störungen sowie die regelmäßige Wartung.
„Oview" ermöglicht einen Zugriff auf die Steuerung aus einer
maximalen Entfernung von ca. 100 m. Wenn mehrere Steue-
rungen in einem BusT4-Netzwerk zusammengeschlossen sind,
können Sie Oview an eine der Steuerungen anschließen und am
„Oview"-Display alle im Netzwerk vorhandenen Steuerungen
anzeigen (maximal 16 Steuerungen).
Das „Oview"-Gerät kann auch während des normalen Betriebs
des Antriebs an die Steuerung angeschlossen bleiben, damit
der Anwender Bedienbefehle über ein entsprechendes Menü
senden kann.
a
Vor dem Anschließen der IBT4N-Schnittstelle muss
der Netzstecker der Steuerung gezogen werden.
38 – DEUTSCH
B
A
Zur Installation der Schnittstelle:
Abdeckung (A) entfernen
1.
Die Vorstanzung aus Kunststoff (B) entfernen und Grate
2.
beseitigen
50
A
3. Die Schnittstelle (C) in den vorgesehenen Anschluss (D)
an der Platine der Steuerung einsetzen
4. Das Kabel (E) in den vorgesehenen Anschluss (E) an der
Schnittstelle führen.
51
E
F
C
D
Die Steuerung wieder an die Stromversorgung anschließen.
l
Für weitere Informationen siehe entsprechende Be-
dienungsanleitungen der angeschlossenen Geräte.

9.7 LOOP DETECTOR

Die Steuerung hat zwei spezielle Eingänge für den Anschluss
der Metallmassendetektoren (z. B. Lp21, Lp22). Die Funktions-
weise dieser Eingänge kann direkt mit der Steuerung program-
miert werden (siehe Kapitel „PROGRAMMIERUNG").
