2.1 VERZEICHNIS DER KOMPONENTEN DES
PRODUKTS

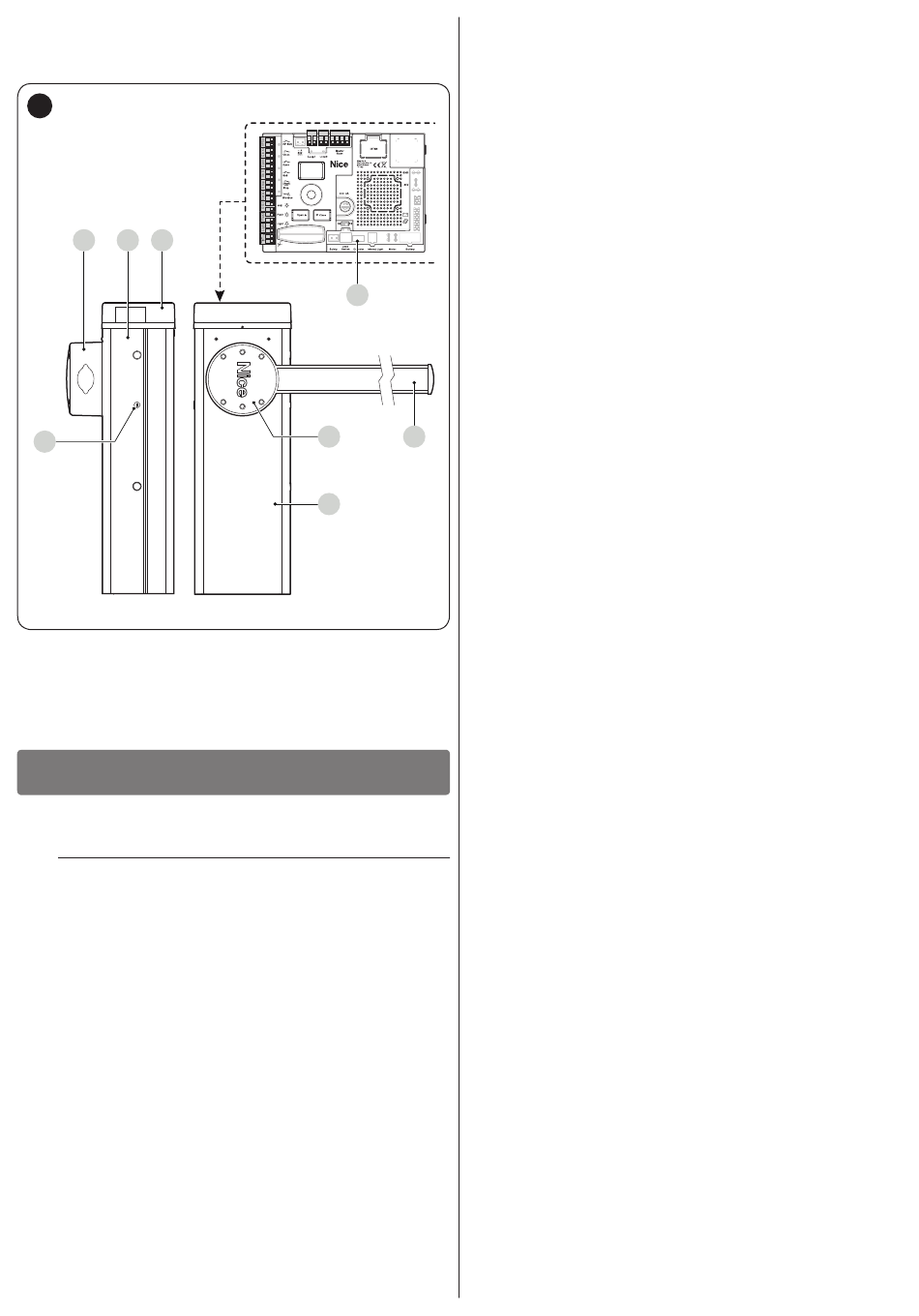

„Abbildung 1" zeigt die Hauptbestandteile von M/L-BAR.
1
A B C
F
Schrankenbaumhalter
A
Gehäuse des Getriebemotors
B
Abdeckung
C
Elektronische Steuerung
D
E Schrankenbaum
Schlüssel zur Verriegelung/Entriegelung
F
3

INSTALLATION

3 INSTALLATION
3.1 ÜBERPRÜFUNGEN VOR DER INSTALLATION
a
die Installation muss von qualifiziertem Fachperso-
nal unter genauester Beachtung der Gesetze, Vor-
schriften und Verordnungen und der Angaben in
den vorliegenden Anweisungen ausgeführt werden.
Vor der Installation des Produkts auszuführende Kontrollen:
– Überprüfen Sie die Unversehrtheit der Lieferung
– Das zu verwendende Material muss in optimalem Zustand
und für den vorgesehenen Verwendungszweck geeignet sein
– sicherstellen, dass alle im Abschnitt „Einsatzbeschränkun-
gen des Produkts" aufgeführten Einsatzgrenzen eingehalten
werden können
– prüfen, ob der gewählte Installationsort für die Gesamtabmes-
sungen des Produkts geeignet ist (siehe „Abbildung 3")
4 – DEUTSCH
– sicherstellen, dass die für die Installation des Produkts ge-
wählte Oberfläche fest ist und eine stabile Befestigung ge-
währleisten kann
– der Befestigungsbereich darf nicht durch Überschwemmun-
gen gefährdet sein; nehmen Sie gegebenenfalls die Montage
in angemessenem Abstand zum Boden vor
– sicherstellen, dass um den Schrankenheber herum genug
Raum ist, um die manuelle Betätigung leicht und sicher aus-
Loop1 Loop2 Master/Slave
führen zu können
– sicherstellen, dass sich an der Bewegungsbahn des Schran-
kenbaums keine Hindernisse befinden, die die Öffnungs- und
Schließbewegung behindern können
– sicherstellen, dass jede Vorrichtung, die installiert werden
soll, in geschützter und stoßsicherer Position angebracht wer-
den kann.
– überprüfen Sie, ob sich die Befestigungsstellen der verschie-
denen Vorrichtungen in stoßgeschützten Bereichen befinden
D
und ob die Oberflächen ausreichend solide sind
– Bestandteile des Automatismus sollten nicht in Wasser oder
andere Flüssigkeiten getaucht werden
– das Produkt nicht in der Nähe von Wärmequellen, Flammen
oder in explosionsgefährdeter, salz oder säurehaltiger Umge-
bung positionieren. Dies kann Schäden und Betriebsstörun-
gen am Produkt sowie Gefahren zur Folge haben
– die Steuerung an einer elektrischen Versorgungsleitung mit
A E
Sicherheitserdung anschließen
3.2 EINSATZBESCHRÄNKUNGEN DES
B
Vor der Installation des Produkts auszuführende Kontrollen:
– sicherstellen, dass alle im Kapitel „TECHNISCHE DATEN"
aufgeführten Werte mit dem vorgesehenen Verwendungs-
zweck vereinbar sind
– sicherstellen, dass die geschätzte Lebensdauer (siehe Ab-
schnitt „Haltbarkeit des Produkts") mit dem vorgesehenen
Verwendungszweck vereinbar ist
– sicherstellen, dass alle in diesem Handbuch aufgeführten Ein-
schränkungen, Bedingungen und Hinweise eingehalten wer-
den können.

3.2.1 Haltbarkeit des Produkts

Bei der Haltbarkeit handelt es sich um die Lebensdauer des
Produkts. Der Wert der Haltbarkeit wird stark vom Grad der Be-
wegungsbelastung beeinflusst: das heißt, die Summe aller Fak-
toren, die zum Verschleiß des Produkts beitragen.
Um eine Schätzung der Lebensdauer Ihres Produkts durchzu-
führen, fahren Sie wie folgt fort:
1.
2.
Die in der Abbildung angegebenen Haltbarkeitswerte erhält
man unter strikter Einhaltung des Wartungsplans, siehe Kapitel
„WARTUNG DES PRODUKTS". Die Schätzung der Lebens-
dauer erfolgt auf der Basis der Projektberechnungen und den
Ergebnissen von Tests, die an Prototypen durchgeführt wurden.
Da es sich um eine Schätzung handelt, stellt sie daher keine
ausdrückliche Garantie für die tatsächliche Lebensdauer des
Produkts dar.
Beispiel für die Berechnung der Lebensdauer: M5BAR mit
Pendelstütze, Geschwindigkeitsstufe 3 und Bremse
Der „Belastungsgrad" für diese Installationsart kann „Tabelle 2"
entnommen werden: 10% („Pendelstütze"), 10% („Geschwin-
digkeitsstufe 3") und 10% („Bremse").
Diese Werte müssen addiert werden, um die Gesamtbelastung
zu erhalten, die in unserem Fall 30% beträgt. Mit dem ermittelten
Wert (30%) im Diagramm auf der waagerechten Achse („Belas-
tungsgrad") den entsprechenden Wert für die „Bewegungszyk-
len" ermitteln, die unser Produkt in seinem Betriebsleben durch-
führen kann = zirka 550.000 Zyklen.
PRODUKTS
Werte der Einträge in „Tabelle 2" addieren, die sich auf
die an der Anlage vorliegenden Bedingungen beziehen
in der Grafik in „Abbildung 2" eine senkrechte Linie vom
eben ermittelten Wert ziehen, bis die Kurve gekreuzt wird.
An diesem Punkt eine waagerechte Linie bis zur Linie der
„Bewegungszyklen" ziehen. Der so bestimmte Wert ist die
geschätzte Lebensdauer Ihres Produkts.
