Betonschüttung vornehmen und vor dem Abbinden die
4.
Fundamentplatte bündig mit der Oberfläche, parallel zum
Schrankenbaum und perfekt in Waage anordnen
Vollständiges Abbinden des Betons abwarten, in der Re-
5.
gel mindestens zwei Wochen
6. Die vier oberen Muttern und Unterlegscheiben (B) der
Verankerungen entfernen
7. Gehäuse des Schrankenhebers öffnen („Abbildung 8")
Schrankenheber ordnungsgemäß positionieren und mit
8.
den soeben entfernten Muttern und Unterlegscheiben be-
festigen („Abbildung 17").

3.8 MONTAGE DES SCHRANKENBAUMS

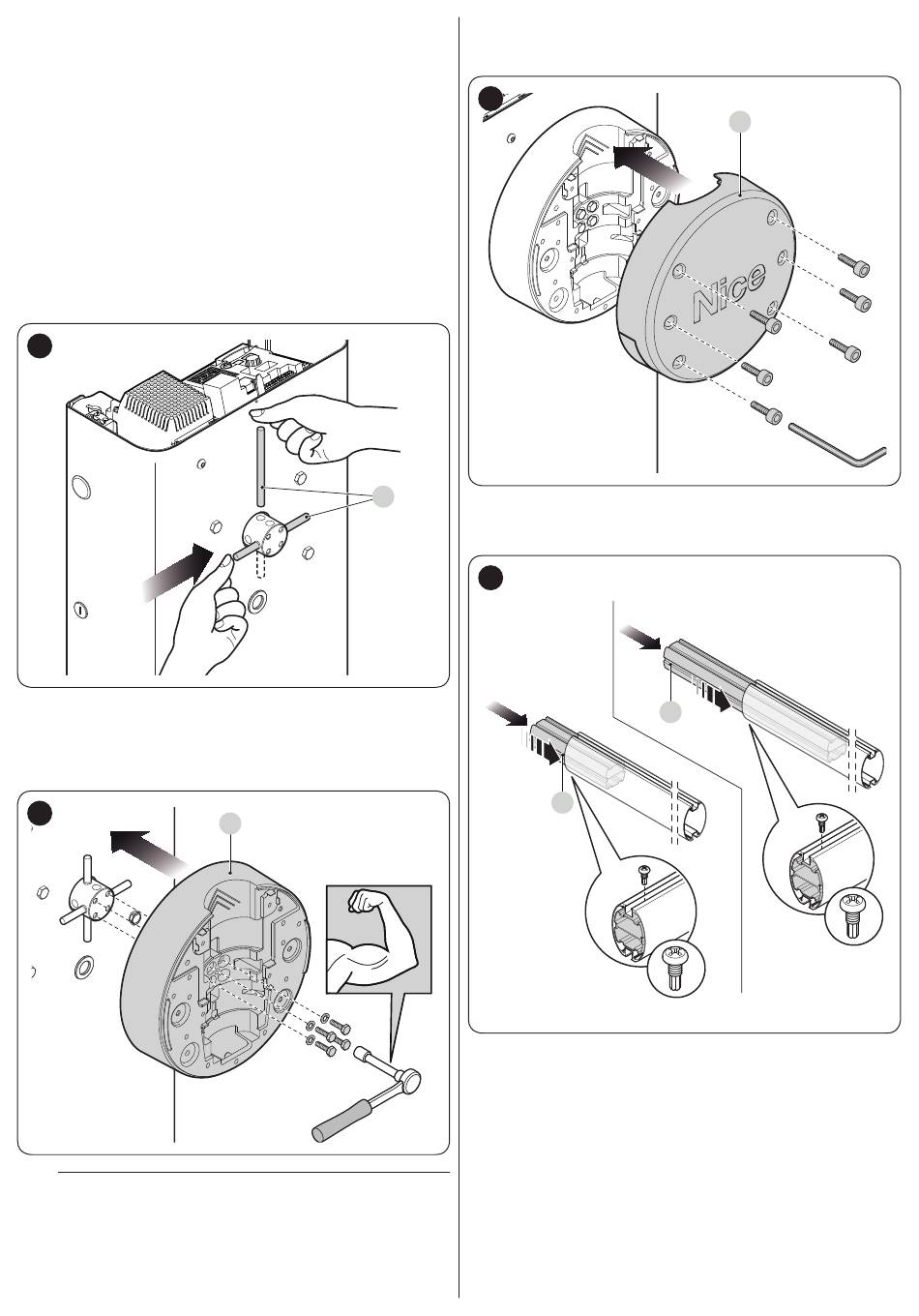

Zur Montage des Schrankenbaums am Schrankenheber wie
folgt vorgehen:
Die beiden Stifte (A) in die entsprechenden Bohrungen an
1.
der Ausgangsmotorwelle einsetzen
19
2. Halter (B) auf die Ausgangsmotorwelle setzen und in Stel-
lung „Schranke senkrecht" ausrichten
mit entsprechenden Schrauben und geschlitzten Unter-
3.
legscheiben vom Typ Grower befestigen; Schrauben kräf-
tig festziehen
20
m
Bei zweiteiligen Schrankenbäumen muss am
Schrankenheber das kürzere Stück des Schranken-
baums befestigt werden.
A
B
Abdeckung (C) des Halters aufsetzen und mit den 6 im
4.
Lieferumfang enthaltenen Schrauben befestigen; Schrau-
ben lose lassen
21
Aluminiumeinsatz (D) in ein Ende des kürzeren Schran-
5.
kenbaums einsetzen und mit der im Lieferumfang enthal-
tenen Schraube fixieren
22
M-BAR
D
C
L-BAR
D
