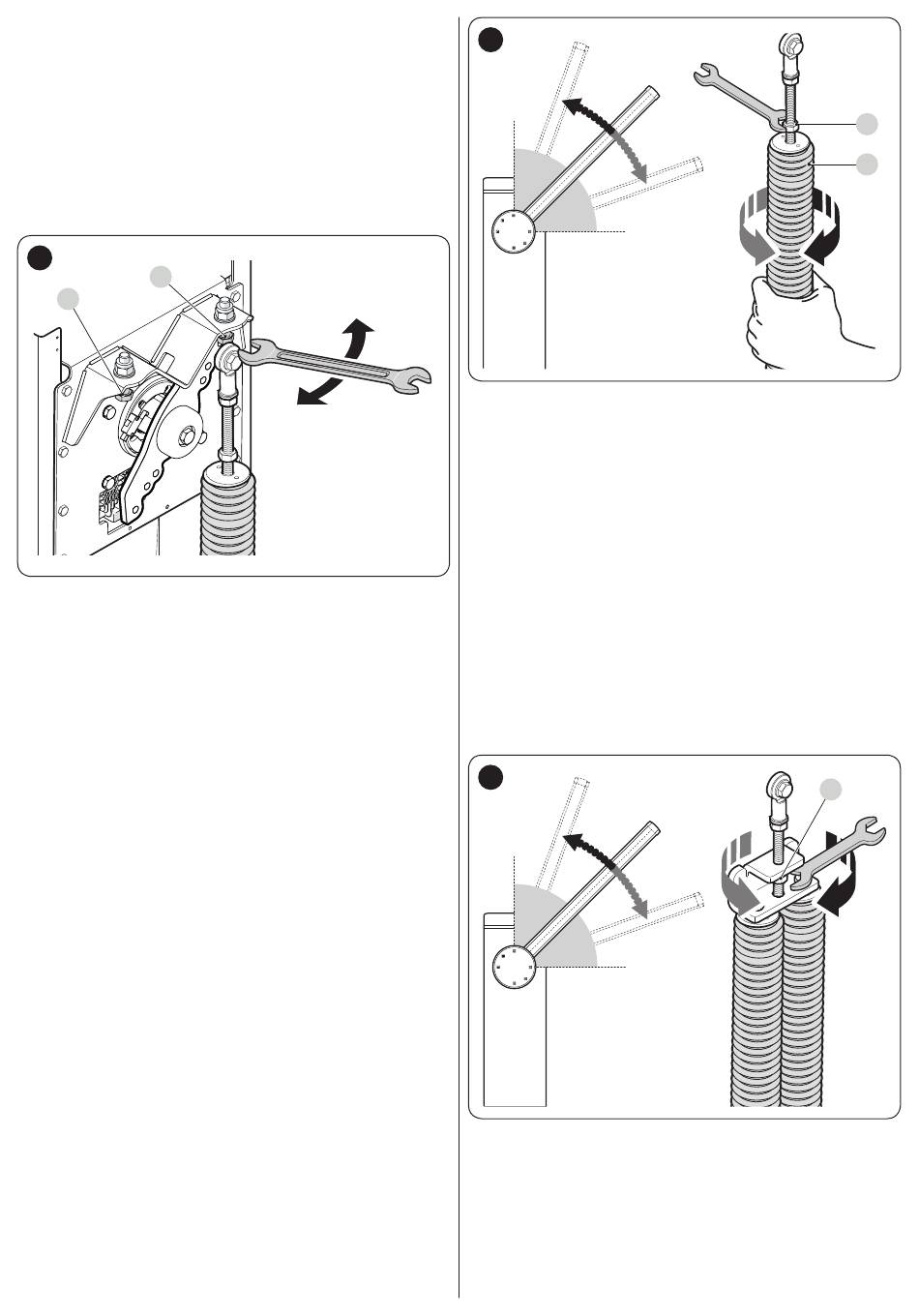

3.9 EINSTELLUNG DER MECHANISCHEN
ENDANSCHLÄGE
Zur Einstellung der Endanschläge wie folgt verfahren:
Den Getriebemotor mit dem entsprechenden Schlüssel
1.
entriegeln (siehe Abschnitt „Manuelles Blockieren und
Entriegeln des Antriebs")
Von Hand mit dem Schrankenbaum eine vollständige Öff-
2.
nungs- und Schließbewegung ausführen
Mit den Schrauben der mechanischen Endanschläge (A
3.
- B) die horizontale Ausrichtung des Schrankenbaums,
wenn dieser geschlossen ist, und seine vertikale Ausrich-
tung, wenn er geöffnet ist, einstellen
27
A
B
Am Ende der Einstellungen die Muttern gut festziehen.
4.
3.10 GEWICHTSAUSGLEICH DES
SCHRANKENBAUMS
Durch den Gewichtsausgleich des Schrankenbaums soll ein
Gleichgewicht zwischen dem Gesamtgewicht des Schranken-
baums einschließlich des installierten Zubehörs und der Kraft
gefunden werden, die diesem durch die Spannung der Aus-
gleichsfeder entgegenwirkt.
Um die Spannung der Feder zu prüfen, wie folgt vorgehen.
Bei M-BAR Modellen („Abbildung 28")
Den Getriebemotor mit dem entsprechenden Schlüssel
1.
entriegeln (siehe Abschnitt „Manuelles Blockieren und
Entriegeln des Antriebs")
Schrankenbaum von Hand etwa auf halbe Öffnungshöhe
2.
(45°) führen und unbewegt lassen
Neigt der Schrankenbaum dazu, sich zu heben, ist die
3.
Feder (A) von Hand im Uhrzeigersinn zu drehen, um ihre
Spannung zu reduzieren. Neigt der Schrankenbaum hin-
gegen dazu, sich zu senken, ist die Feder von Hand ge-
gen den Uhrzeigersinn zu drehen, um ihre Spannung zu
erhöhen.
Der Wert des Ungleichgewichts ist dann akzeptabel,
Hinweis
wenn die zum Bewegen des Schrankenbaums beim
Öffnen, Schließen und in allen anderen Positionen erfor-
derliche Kraft kleiner oder gleich der Hälfte des Nenn-
werts ist. Die erforderliche Kraft beträgt demnach etwa
1,5 kg bei M3; 3,5 kg bei M5; 4,5 kg bei M7. Die Kraft
wird senkrecht zum Schrankenbaum und 1 m von der
Drehachse entfernt gemessen.
28
45°
45°
Vorgang auch mit dem Schrankenbaum auf etwa 20° und
4.
etwa 70° wiederholen. Wenn der Schrankenbaum unbe-
wegt in seiner Position bleibt, ist der Gewichtsausgleich
korrekt; ein leichtes Ungleichgewicht ist zulässig, aber
der Schrankenbaum darf sich niemals stark bewegen
Mutter (B) losschrauben, um die Ausgleichsfeder zu fixie-
5.
ren
den Getriebemotor blockieren.
6.
Bei L-BAR Modellen („Abbildung 29")
1. Den Getriebemotor mit dem entsprechenden Schlüssel
entriegeln (siehe Abschnitt „Manuelles Blockieren und
Entriegeln des Antriebs")
Schrankenbaum von Hand etwa auf halbe Öffnungshöhe
2.
(45°) führen und unbewegt lassen
Neigt der Schrankenbaum dazu, sich zu heben, ist die
3.
Mutter (C) im Uhrzeigersinn zu drehen, um die Spannung
der Feder zu reduzieren. Neigt der Schrankenbaum hin-
gegen dazu, sich zu senken, ist die Mutter (C) gegen den
Uhrzeigersinn zu drehen, um die Spannung der Feder zu
erhöhen.
29
45°
45°
Der Wert des Ungleichgewichts ist dann akzeptabel,
Hinweis
wenn die zum Bewegen des Schrankenbaums beim
Öffnen, Schließen und in allen anderen Positionen erfor-
derliche Kraft kleiner oder gleich der Hälfte des Nenn-
werts ist. Die erforderliche Kraft beträgt somit etwa 6,5
kg. Die Kraft wird senkrecht zum Schrankenbaum und 1
m von der Drehachse entfernt gemessen.
B
A
C
