4
ELEKTRISCHE ANSCHLÜSSE
4 ELEKTRISCHE ANSCHLÜSSE

4.1 VORABKONTROLLEN

f
Alle elektrischen Anschlüsse müssen bei abge-
schalteter Netzversorgung und abgetrennter Puf-
ferbatterie erfolgen (sofern in der Automatisierung
vorhanden).
a
Die Anschlusstätigkeiten dürfen nur von qualifizier-
tem Personal ausgeführt werden.
Zur Ausführung der elektrischen Anschlüsse:

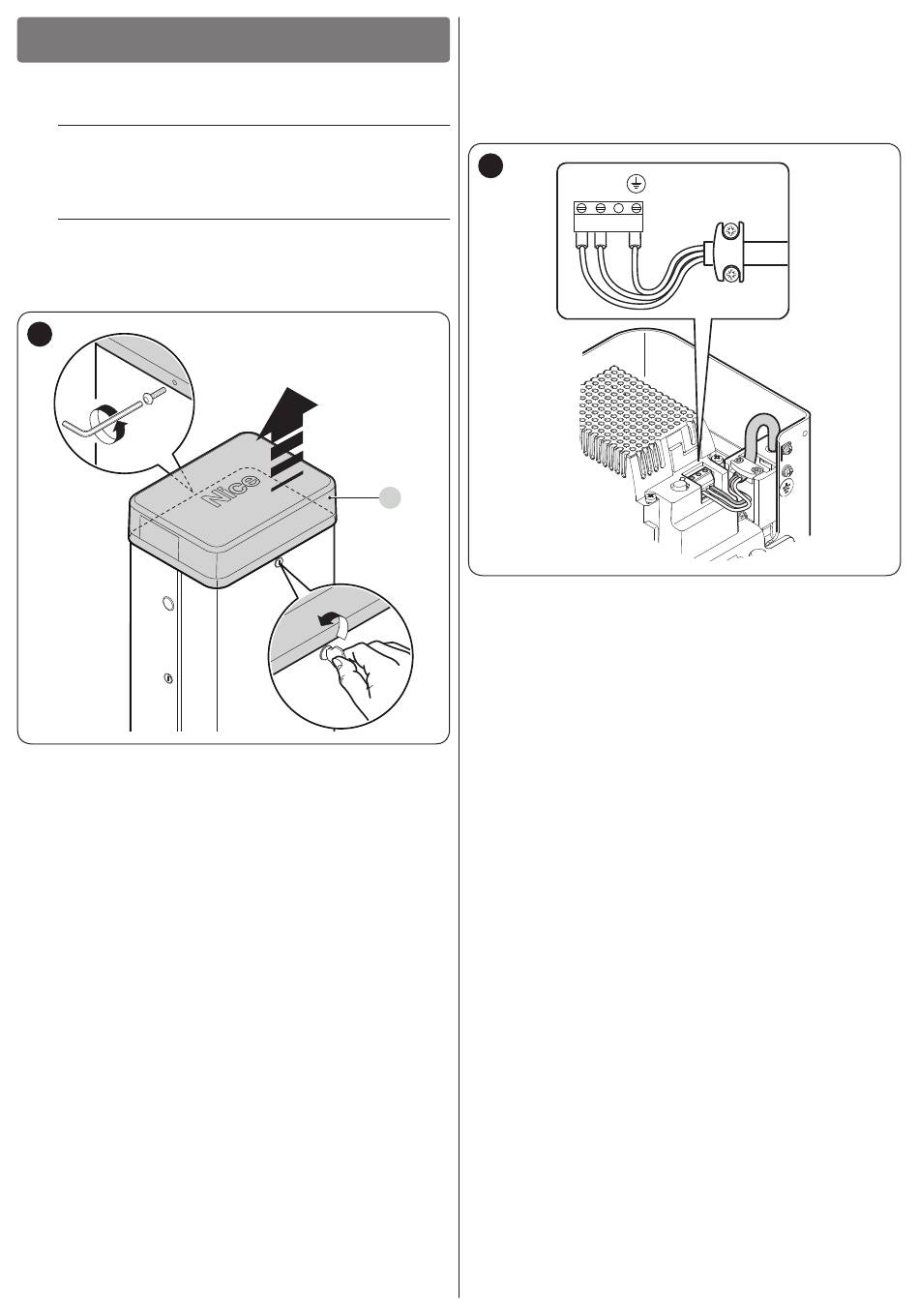

Oberen Deckel (A) des Schrankenhebers abnehmen
1.
32
Elektrokabel ins Innere des Schrankenhebers zur linken
2.
Seite führen, von der Basis zur Steuerung
Versorgungskabel durch die Kabelverschraubung führen
3.
und an die 3 Kontakte der Klemme mit Schmelzsicherung
anschließen
4. Zum Festziehen der Kabelverschraubung die Schraube
festziehen
33
A
Übrige Kabel gemäß Schaltplan in „Abbildung 34" an-
5.
schließen. Für eine bessere Erreichbarkeit sind die Kabel-
klemmen herausnehmbar.
L N
DEUTSCH – 15
