7.2 SONDERFUNKTIONEN

7.2.1 Funktion „Totmann"
Diese Funktion ermöglicht den Betrieb der Automation auch
dann, wenn Sicherheitsvorrichtungen nicht korrekt funktionieren
oder außer Betrieb sind. Die Automation kann im „Totmann-Mo-
dus" betätigt werden, hierbei wie folgt vorgehen:
einen Steuerbefehl zur Bewegung des Schrankenhe-
1.
bers erteilen, beispielsweise mit einem Sender oder dem
Schlüsselschalter. Wenn alles ordnungsgemäß funktio-
niert, wird sich der Schrankenheber normal bewegen, an-
dernfalls mit Punkt 2 fortfahren
2. innerhalb von 3 Sekunden erneut den Steuerbefehl ertei-
len und das Bedienelement betätigt halten
3. nach etwa 2 Sekunden wird der Schrankenheber die ver-
langte Bewegung im Betriebsmodus „Totmann" ausfüh-
ren; das Tor wird die Bewegung also nur so lange fortset-
zen, wie das Bedienelement betätigt wird.
l
Bei einem Ausfall
gen meldet die Blinkleuchte durch mehrmali-
ges Blinken die Problemart. Zur Überprüfung der
Störungsart siehe Kapitel „WAS TUN, WENN...
(Leitfaden zum Lösen von Problemen)".
7.2.2 Funktion „Wartungsanzeige"
Diese Funktion meldet dem Benutzer, wann eine Wartungskont-
rolle des Antriebs erforderlich ist.
Der Parameter „Wartungshinweis" kann mittels Programmierge-
rät Oview eingestellt werden.
Die Meldung der erforderlichen Wartung erfolgt je nach einge-
stelltem Programmierungstyp mittels Flash Blinkleuchte bzw.
mittels Kontrollleuchte Wartung.
l
Je nach Anzahl an ausgeführten Bewegungen im
Vergleich zum programmierten Grenzwert senden
die Blinkleuchte Flash und die Wartungskontroll-
leuchte die in „Tabelle 7" angegebenen Meldungen
aus.
WARTUNGSANZEIGE MIT FLASH UND
WARTUNGSKONTROLLLAMPE
Anzahl an
Anzeige an Flash
Bewegungen
Normal (0,5 Sek. ein,
Unter 80 % des
0,5 Sek. aus)
Grenzwertes
Leuchtet zu Beginn
Zwischen 81 %
der Bewegung 2
und 100 % des
Sekunden lang auf
Grenzwertes
Leuchtet zu Beginn
und am Ende
der Bewegung 2
Oberhalb 100 %
Sekunden lang auf
des Grenzwerts
und geht dann in den
Normal-Modus über
der Sicherheitsvorrichtun-
Tabelle 7
Anzeige an
Wartungskontrolllampe
Leuchtet für 2 Sek.
bei Öffnungsbeginn
Blinkt während
der gesamten
Bewegungsdauer
Blinkt immer
7.2.3 Überprüfung der Anzahl ausgeführter Bewegungen
Die Anzahl der ausgeführten Bewegungen kann über die Steu-
ereinheit (siehe „Tabelle 5") oder mit dem Programmiergerät
Oview, unter dem Menüpunkt „Wartung" kontrolliert werden.
7.2.4 Nullstellung Bewegungszähler
Nach der Wartung der Anlage muss der Bewegungszähler auf
Null gestellt werden.
Die Nullstellung kann nur über das Programmiergerät Oview
erfolgen.
7

WAS TUN, WENN...

(Leitfaden zum Lösen von Problemen)
8 WAS TUN, WENN ... (Leitfaden zum Lösen von Problemen)
8.1 PROBLEME UND DEREN LÖSUNG
In der folgenden Tabelle sind nützliche Hinweise zu finden, um
eventuelle Betriebsstörungen zu beheben, die bei der Installati-
on oder im Falle von Defekten auftreten können.

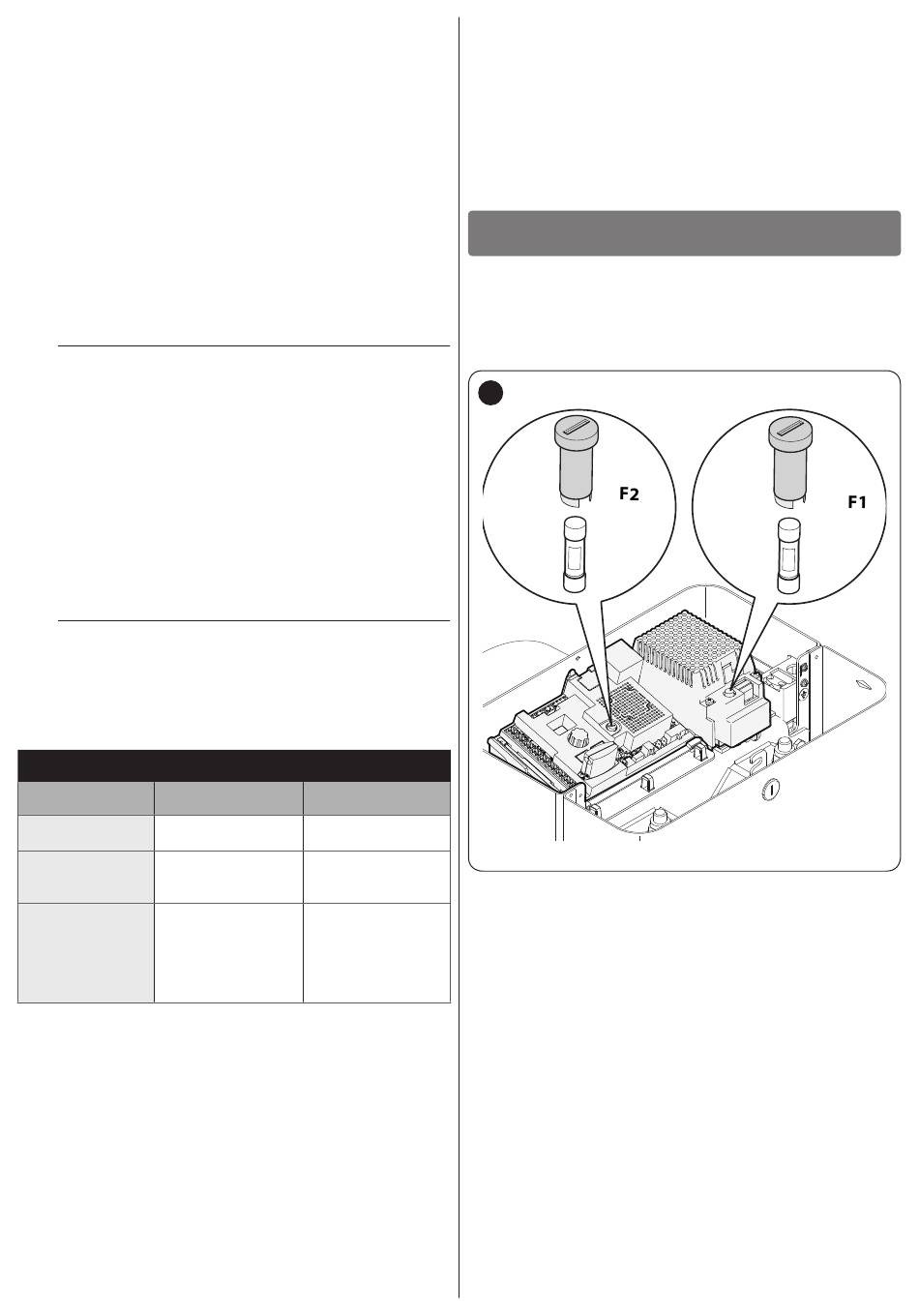

43
DEUTSCH – 29
