ELV TimeMaster Vers.: 5.x
3.

Hardware: Plus 4, Plus 5, Plus 6

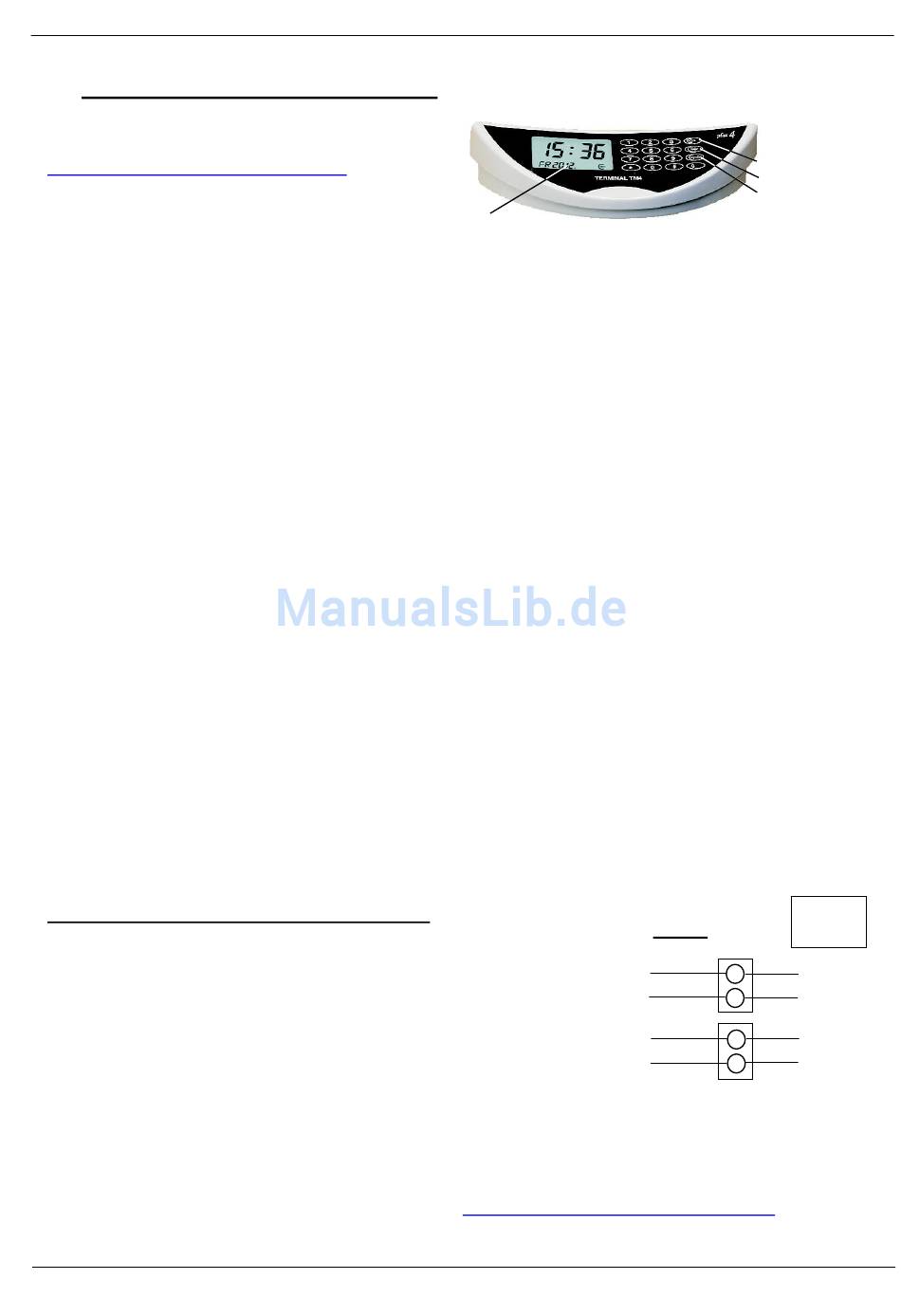

3.1 Terminal „Plus 4"
Eine ausführliche Anleitung finden Sie unter
www.elv-zeiterfassung.de/anwender-faq
Abschnitt „Anschlussbelegung und
Konfigurationsbeschreibung der Hardware"
3.1.1 Montage
Nachdem die drei Schrauben an der Unterseite des Gehäuses gelöst wurden, kann das Gehäuseoberteil
vorsichtig abgehoben werden. Das Gehäuseunterteil wird dann an der Wand geschraubt.
3.1.2 Betriebsart
• Offline-Betrieb (es besteht keine Verbindung zum PC oder die Erfassungssoftware ist nicht gestartet)
Im Display wird dies durch einen Punkt hinter der Uhrzeit gekennzeichnet. Die Zeitbuchungen werden nun im
Terminalspeicher abgelegt, dies sind 2000 Buchungen, die bei einem Stromausfall für ca. 24 Stunden
gespeichert bleiben. Die Buchungen stehen noch nicht für die Auswertung am PC zur Verfügung.
• Online-Betrieb (Erfassungssoftware ist gestartet, kein Punkt hinter der Uhrzeit)
Alle erfassten Buchungen werden auf dem PC gespeichert und stehen nach der Übernahme in der
Auswertung zur Verfügung.
3.1.3 Kommt/Geht Anzeige im Display
Unten rechts in dem Display können zusätzlich zu dem Signalton Symbole für „Kommt" und „Geht" ausgegeben
werden. Hierfür muss in der Erfassungssoftware unter „Einstellungen/Terminals" der Parameter
„Kommt-/Geht-Anzeige" eingeschaltet werden. Erfahrungsgemäß ist das Buchungsverhalten der Mitarbeiter
besser, wenn auf diese zusätzliche optische Anzeige verzichtet wird.
3.1.4 Abfragen über die Zifferntastatur
Durch Anforderungscodes können die Mitarbeiter persönliche Informationen wie das aktuelle Zeitkonto oder
Urlaubsdaten direkt am Terminal abfragen.
Die voreingestellten Anforderungscodes können in der Erfassungssoftware unter „Einstellungen/Terminals"
eingesehen werden. Zusätzlich ist jedem Code eine Funktionstaste zugeordnet.
Taste „0" = 9000 = Urlaubsanspruch
Taste „2" = 9020 = Zeitkonto
3.1.5 Zeitbuchungen vornehmen
Die Zeitbuchungen werden berührungslos vorgenommen, in dem der Transponder unter das Gerät gehalten wird.
Das Speichern der Zeitbuchung wird mit einem kurzen Signalton quittiert.
In der Regel sind für die Erfassung von Zeitbuchungen am Terminal keine Eingaben auf der Tastatur erforderlich.
Über die Buchungstasten (Kommt/Geht/Dienstgang) kann der Status der Buchung manuell beeinflusst werden.
3.1.6 Konfigurationsmenü
Hier sollten manuelle Veränderungen nur in Absprache mit Ihrem Systemberater vorgenommen werden.
Werden die Tasten „*" (unten links) + „↑" (unten rechts) für ca. 3s gleichzeitig gedrückt,
ertönt ein Signalton und das Terminal schaltet in das Konfigurationsmenü.
Symbol Bedeutung
t Terminalnummer
b Baudrate
d Sendeverzögerung
S Buchungsspeicher
(Zum Löschen des Buchungsspeichers müssen nacheinander
die Tasten 1, 2 und 3 gedrückt werden)
Mit der „#" wird jeweils ein Menüpunkt weitergeschaltet.
Verlassen des Menüs mit der Taste „↑"
3.2 Terminal „Plus 5"
Dieses Transponderterminal verfügt zusätzlich über ein komfortables LC-Touch-Display mit integriertem
Anzeigentableau für die Anwesenheiten von jeweils bis zu 32 Mitarbeitern.
3.3 Terminal „Plus 6"
Eine ausführliche Anleitung finden Sie im Internet unter http://www.elv-zeiterfassung.de/plus6-faq/.
ELV TimeMaster – die praxisorientierte Zeiterfassung und Zugangssteuerung
- Schritt für Schritt -
in dem
(4) Status-Anzeige
Taste „1" = 9010 = Resturlaub
Taste „4" = 9040 = Istzeit
mögl. Werte
1 ... 32
3 = 9600
0.1ms – 9.9ms
1 ... 2300
Eine Kurzanleitung
Plus 4
Daten
(-)
(+)
(2) Kommt -Taste
(1) Geht-Taste
(3) Dienstgang-Taste
Sub-D
Stecker
1 A
5 B
3 -
8 +
