Technische Zeichnung

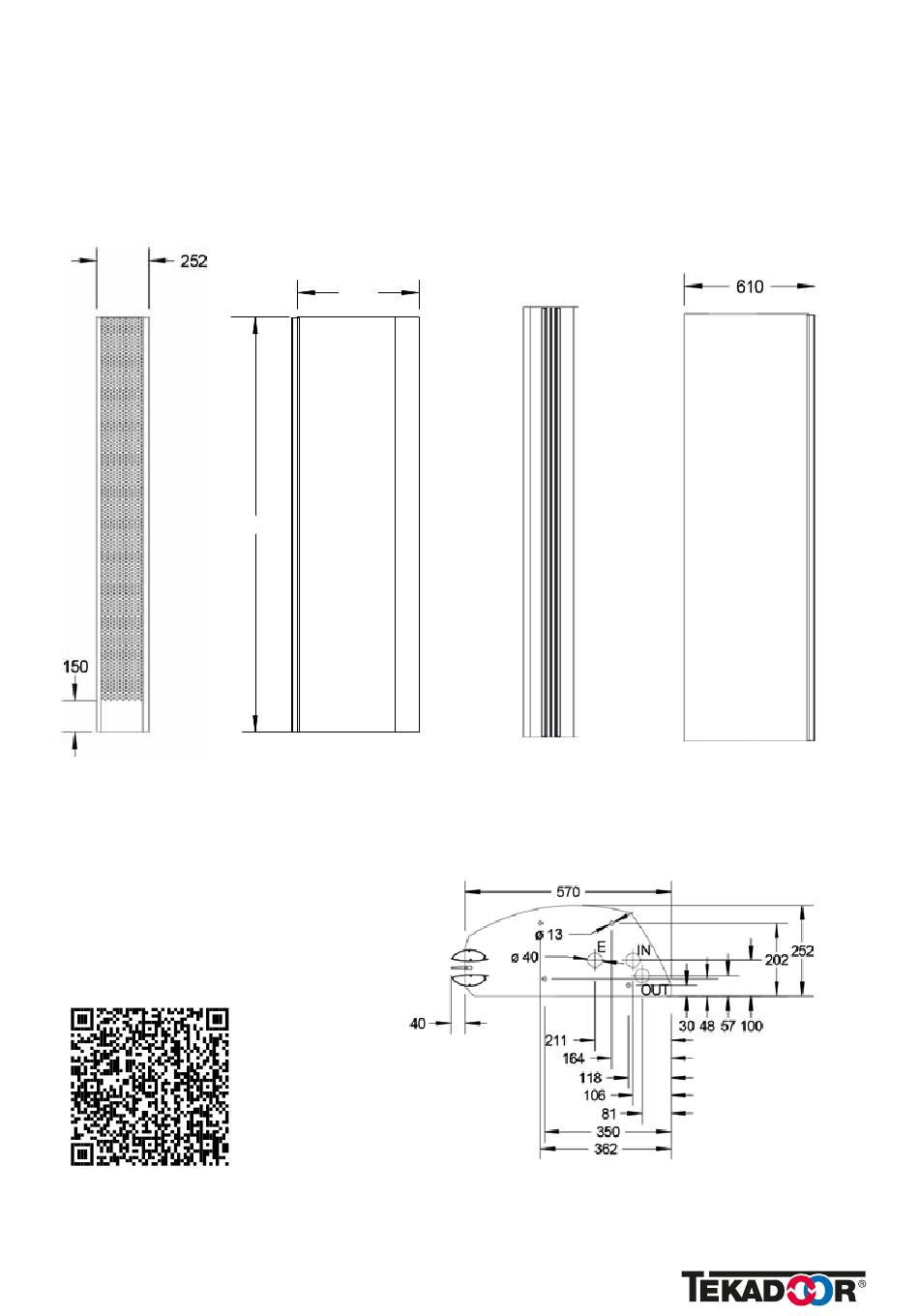

15.10 Technische Zeichnung Wing-G EC

Vertikale freistehende Ausführung
ANSAUGSEITE
Technische-Daten
Wing-G EC
A= INDIVIDUELLES LÄNGENMASS
062
RÜCKSEITE
570
A
SCHNITT (LINKE AUFSTELLUNG)
AUSBLASSEITE
252
150
REVISIONSSEITE
610
TECHNICHE ÄNDERUNGEN VORBEHALTEN
