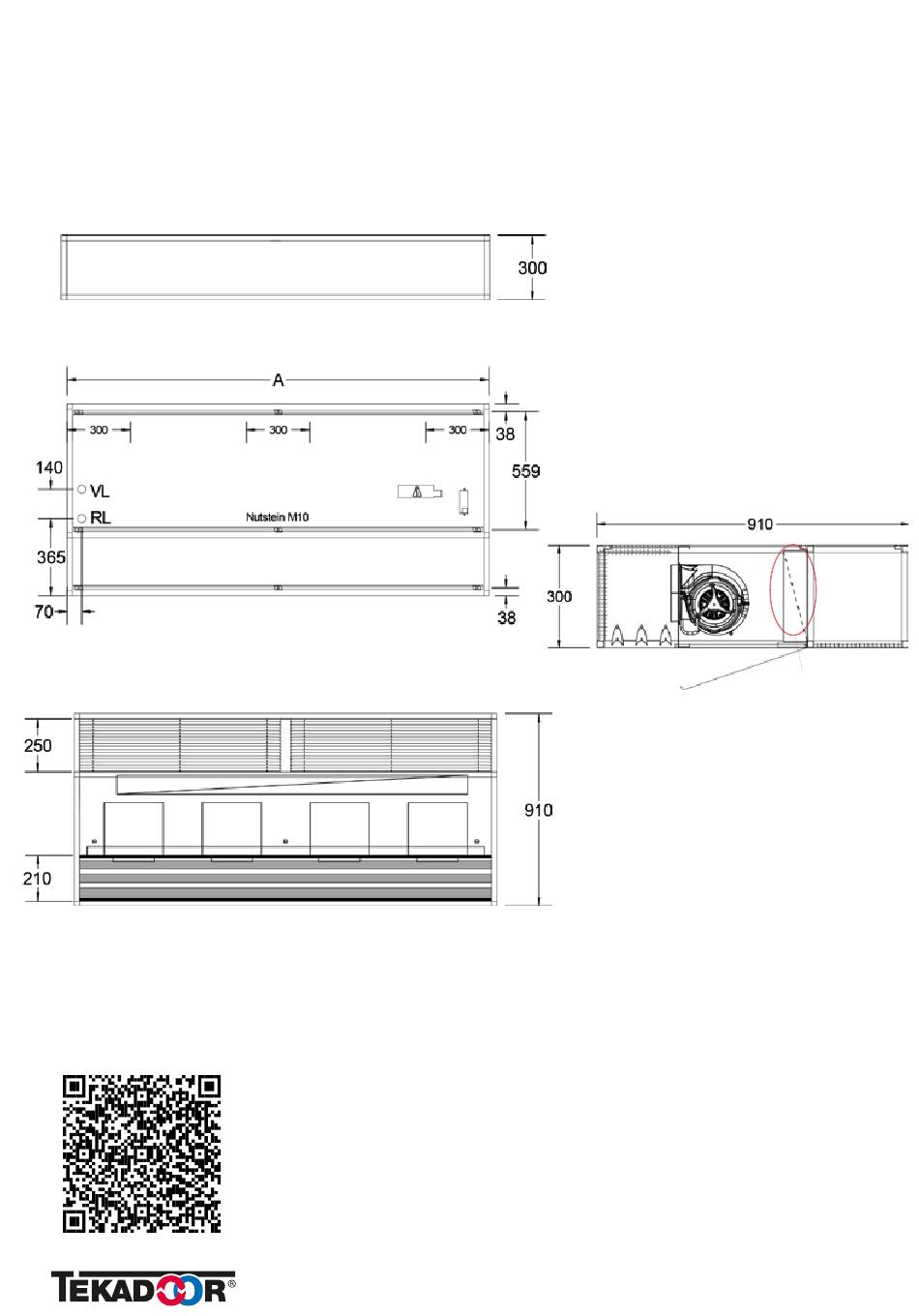

Technische Zeichnung Contur-AK

Horizontale deckenbündige Ausführung (Profil: eckig)
*Beispiel Contur 2000
VORDERANSICHT
DRAUFSICHT
UNTERANSICHT
A= INDIVIDUELLES LÄNGENMASS
Technische-Daten
Contur, Contur-AK und Contur-Z
Technische Zeichnung
SEITENANSICHT
TECHNICHE ÄNDERUNGEN VORBEHALTEN
Optional:
Anschlüsse seitlich
